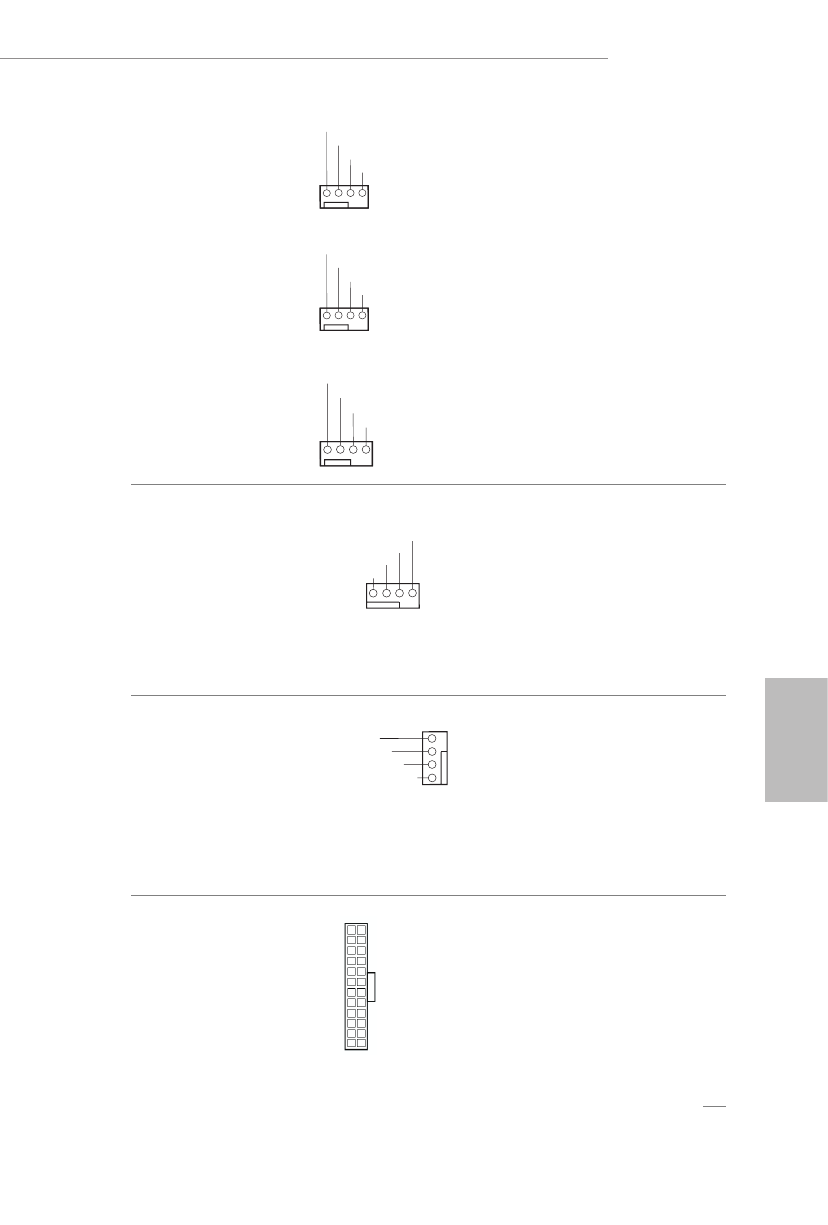

Z390 Extreme4
Ру
сский
Разъемы для
вентилятора или помпы
водяного охлаждения
корпуса
(4-контактный
CHA_FAN1/WP)
(см. стр. 1,№ 30)
(4-контактный
CHA_FAN2/WP)
(см. стр. 1,№ 23)
(4-контактный
CHA_FAN3/WP)
(см. стр. 1,№ 16)
Данная системная плата
оснащена тремя 4-контактными
разъемами для системы
водяного охлаждения корпуса.
3-контактную систему водяного
охлаждения корпуса следует
подключать к контактам 1–3.
Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1,№ 3)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1,№ 4)
Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 7)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 13.
12
1
24
13
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4
3
2
1
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
1 2 3 4
