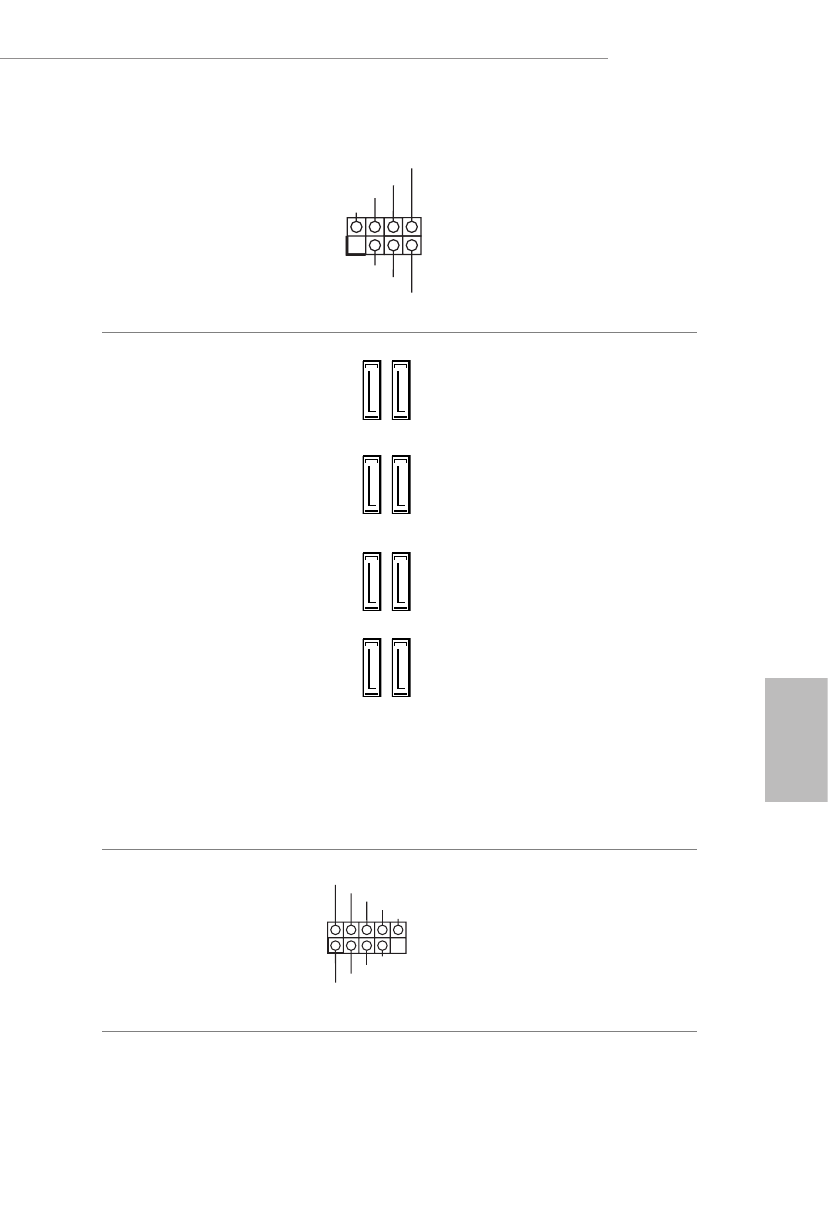

Z390 Extreme4
Ру
сский
Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная,
SPK_PLED1)
(см. стр. 1, № 18)
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Разъемы Serial ATA3
(SATA3_4_5:
см. стр. 1, № 11)
(SATA3_2_3:
см. стр. 1, № 12)
(SATA3_0_1:
см. стр. 1, № 13)
(SATA3_A1_A2:
см. стр. 1, № 14)
Эти шесть восемь SATA3
предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
* Общие каналы M2_1,
SATA3_0 и SATA3_1. Если
используется один из них,
остальные будут отключены.
* Общие каналы M2_2,
SATA3_4 и SATA3_5. Если
используется один из них,
остальные будут отключены.
* Для минимизации времени
загрузки используйте
порты Intel® Z390 SATA
(SATA3_0) для твердотельных
накопителей.
Колодки USB 2.0
(9-контактная, USB_1_2)
(см. стр. 1, № 20)
(9-контактная, USB_3_4)
(см. стр. 1, № 19)
На материнской плате
имеется две колодки.
Каждая колодка USB 2.0
поддерживает два порта.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
