129
Z390 Extreme4
Polsk
i
Polsk
i

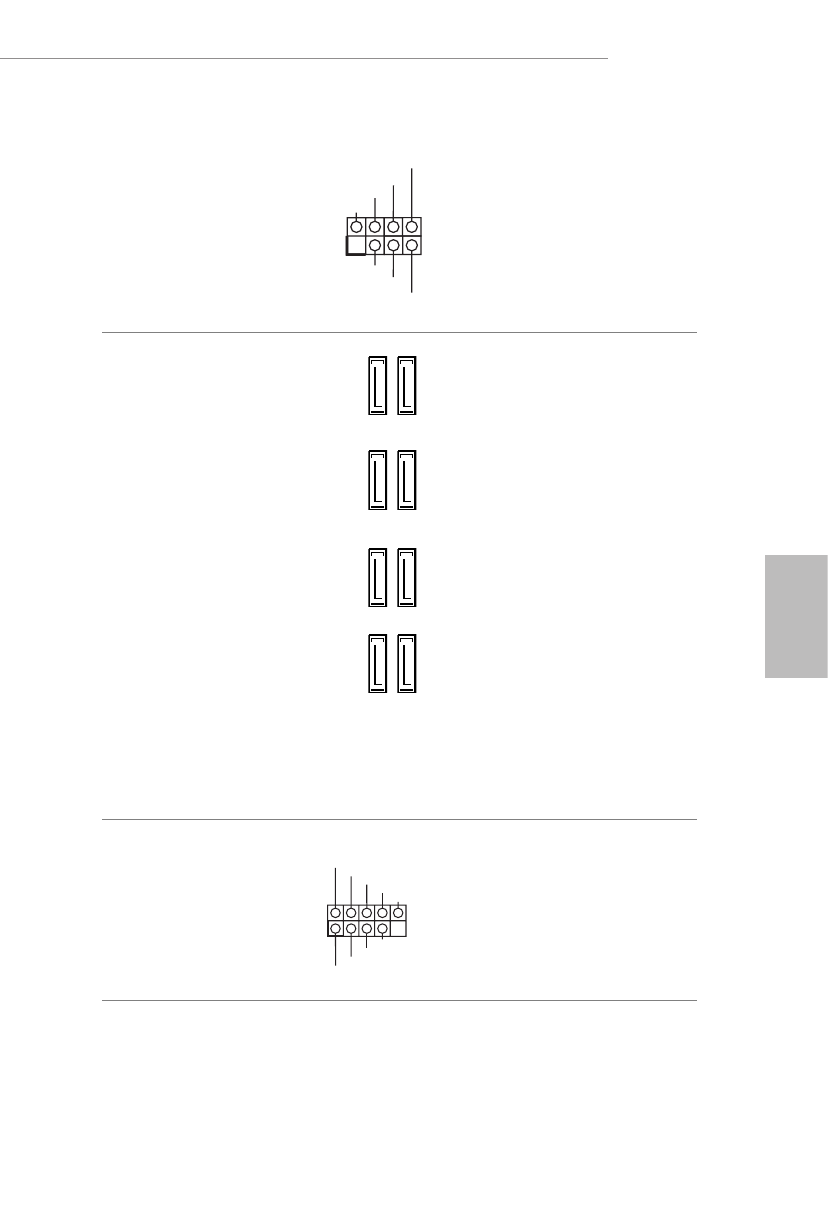

Dioda LED zasilania i
złącze główkowe głośnika
(7-pinowe SPK_PLED1)
(sprawdź s.1, Nr 18)
Podłącz to tego złącza
główkowego diodę LED zasila-
nia obudowy i głośnik obudowy.
Złącza Serial ATA3
(SATA3_4_5:
sprawdź s.1, Nr 11)
(SATA3_2_3:
sprawdź s.1, Nr 12)
(SATA3_0_1:
sprawdź s.1, Nr 13)
(SATA3_A1_A2:
sprawdź s.1, Nr 14)
Te osiem złączy SATA3
obsługuje kable danych SATA dla
zewnętrznych urządzeń pamięci z
szybkością transferu danych do
6,0 Gb/s.
* Ścieżki współdzielone przez
M2_1, SATA3_0 i SATA3_1. Jeżeli
którakolwiek z nich jest używana,
pozostałe zostaną wyłączone.
* Ścieżki współdzielone przez
M2_2, SATA3_4 i SATA3_5. Jeżeli
którakolwiek z nich jest używana,
pozostałe zostaną wyłączone.
*W celu minimalizacji czasu
uruchamiania, dla dysków SSD,
należy użyć portów Intel® Z390
SATA (SATA3_0).
Złącza główkowe USB 2.0
(9-pinowe USB_1_2)
(sprawdź s.1, Nr 20)
(9-pinowe USB_3_4)
(sprawdź s.1, Nr 19)
Na tej płycie głównej znajdują
się dwa złącza główkowe.
Każde złącze główkowe USB
2.0 może obsługiwać dwa
porty.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
