73
Z390 Extreme4
Italiano
Italiano

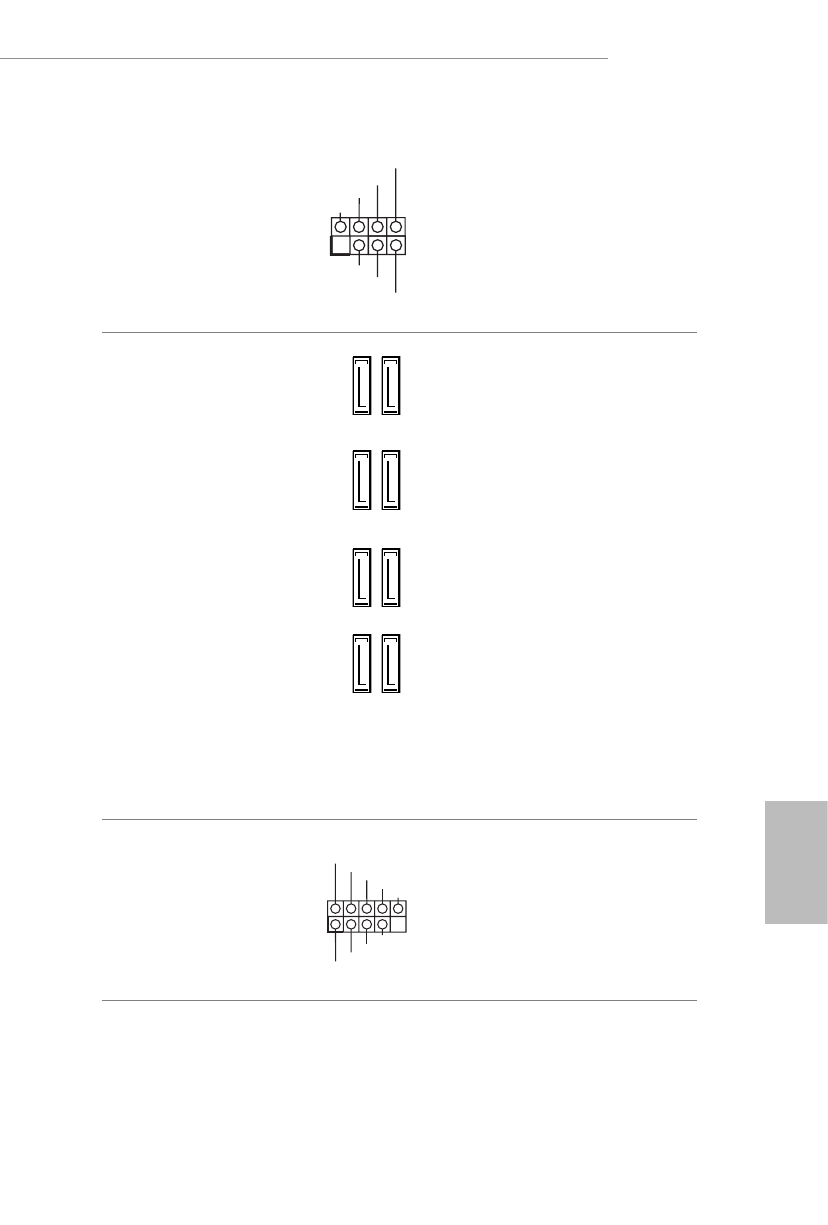

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 18)
Collegare i LED alimentazione
e l’altoparlante a questo
connettore.
Connettori Serial ATA3
(SATA3_4_5:
vedere pag. 1, n. 11)
(SATA3_2_3:
vedere pag. 1, n. 12)
(SATA3_0_1:
vedere pag. 1, n. 13)
(SATA3_A1_A2:
vedere pag. 1, n. 14)
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d’archiviazione interni velocità
di trasferimento dati fino a
6,0 Gb/s.
* M2_1, SATA3_0 e SATA3_1
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* M2_2, SATA3_4 e SATA3_5
condividono le corsie. Se uno di
essi è utilizzato, gli altri saranno
disabilitati.
* Per ridurre al minimo il tempo
d’avvio, utilizzare le porte SATA
Intel ® Z390 (SATA3_0) per i
dispositivi SDD.
Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 20)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 19)
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 2.0 può
supportare due porte.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
