116

Por

tuguês

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

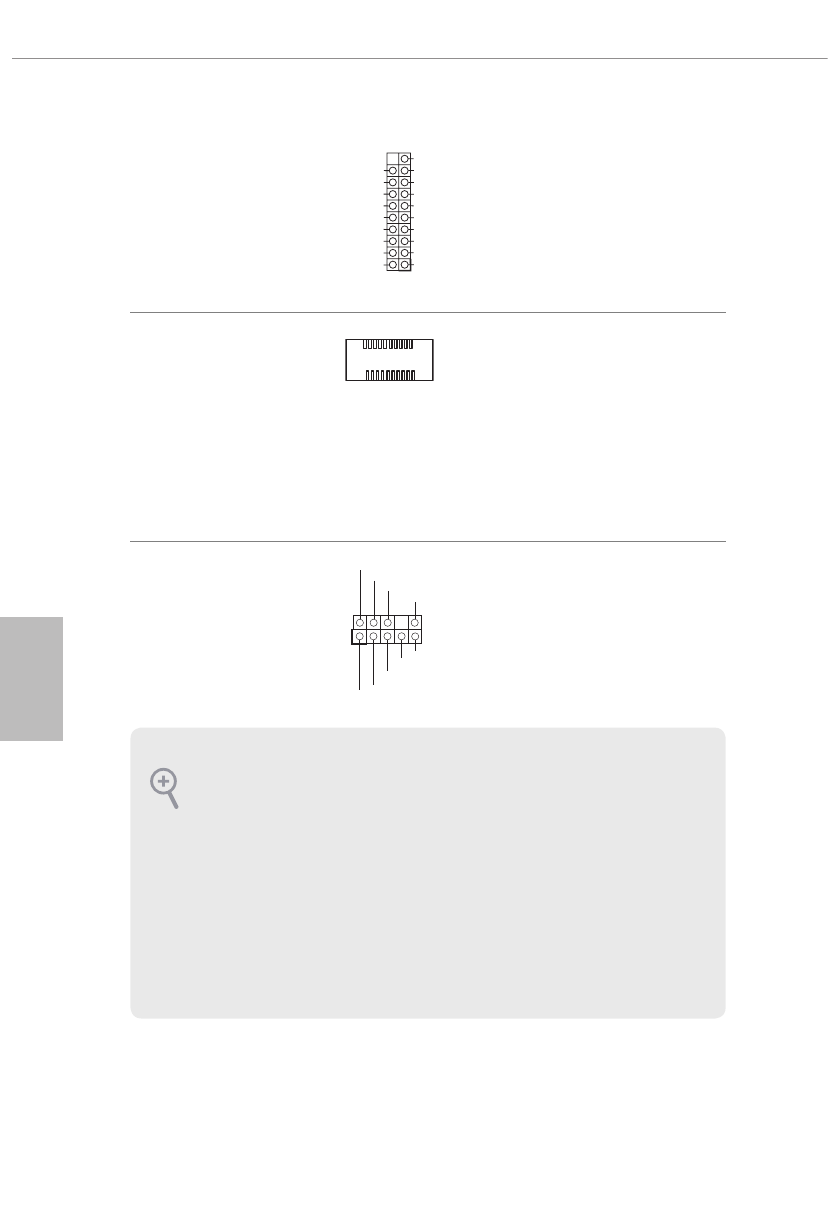

Plataformas USB 3.1 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 8)
(USB3_7_8 19 pinos)
(ver p.1, N.º 9)

Há dois cabeçotes nesta
placa-mãe. Cada suporte
USB 3.1 Gen1 pode
suportar duas portas.

Painel Frontal Cabeçote
USB 3.1 Gen1 Tipo C
(USB31_TC_2 de 26
pinos)
(ver p.1, N.º 10)

Há um Painel Frontal Cabeçote
USB 3.1 Gen1 Tipo C nesta
placa mãe. Este cabeçote é
utilizado para conectar um
módulo USB 3.1 Gen1 a portas
adicionais USB 3.1 Gen1.

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 28)

Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de áudio
frontal.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.  O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.

2.  Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:

A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-

los ao painel de áudio AC’97.

E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle

Realtek e ajuste o “Volume de gravação”.
