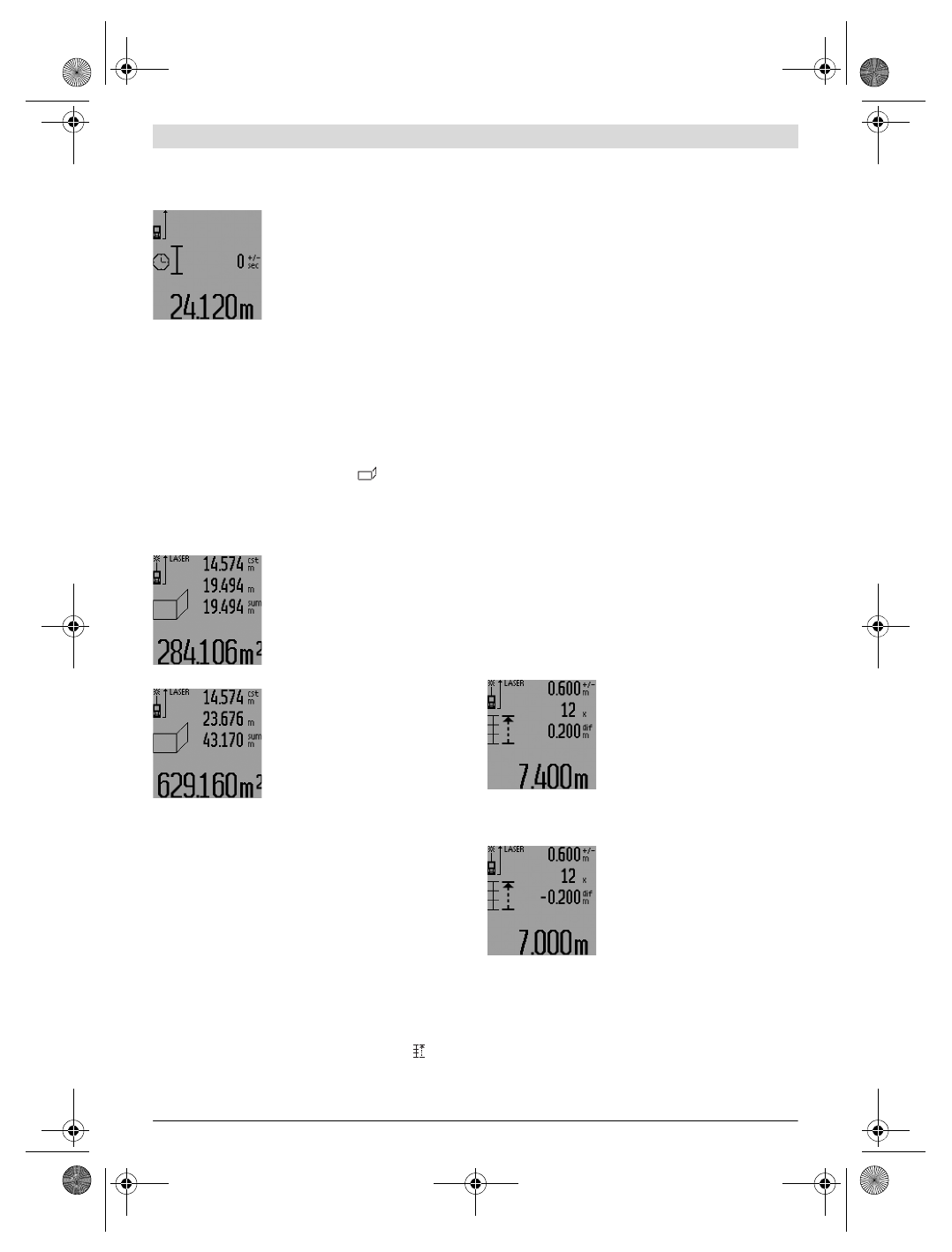

I mätvärdesraden

a

 visas tiden mellan utlösning och mätning.

Tiden kan ställas in mellan 1 s och 60 s genom att trycka plus-
knappen

6

 eller minusknappen

12

.

Tryck sedan knappen mätning

7

 för

att slå på laserstrålen och ta sikte på
målpunkten. Tryck igen på knappen
mätning

7

 för utlösning av mätning.

Mätningen sker efter vald tid. Mätvär-
det visas i resultatraden

c

.

Addition och subtraktion av mätvär-

den är vid tidsfördröjd längdmätning inte möjlig och inte hel-
ler minimu-/maximummätning.

Mätning av väggyta (se bild L)

Mätning av väggytan används för att bestämma summan av
flera enskilda ytor med gemensam höjd.

I visat exempel bestäms den totala ytan av flera väggar med
samma rumshöjd

A

 men med olika längd

B

.

Tryck för väggytmätning upprepade gånger funktionsom-
kopplingsknappen

3

 tills väggytmätning

 visas på dis-

playen.

Mät rumshöjden

A

 på samma sätt som längden. Mätvärdet

visas (

”cst”

) i övre mätvärdesraden

a

. Lasern kvarstår

påkopplad.

Mät nu första väggens längd

B

1

. Ytan

beräknas automatiskt och visas i
resultatraden

c

. Längdmätvärdet står

i mellersta mätvärdesraden

a

. Lasern

kvarstår påkopplad.

Mät nu andra väggens längd

B

2

. I mel-

lersta mätvärdesraden

a

 visat enkel-

mätvärde adderas till längden

B

1

.

Summan av båda längderna (

”sum”

som visas i undre mätvärdesraden

a

)

multipliceras med sparad höjd

A

.

Totala ytvärdet visas i resultat-
raden

c

.

Ytterligare längder

B

X

 kan mätas, som automatiskt adderas

och multipliceras med höjden

A

.

Förutsättningen för en korrekt ytberäkning är att den först
uppmätta längden (i exemplet rumshöjden

A

) är lika för alla

delytor.

För en mätning av väggytan vid en ny rumshöjd

A

 tryck tre

gånger knappen

16

.

Utstakningsfunktion (se bild M)

Utstakningsfunktionen används för att överföra en fast
sträcka (utstakningsvärde) som kan mätas eller matas in.
Funktionen underlättar märkning av avstånd för mellanväggar
i inomhusbygge.

Tryck för utstakningsfunktionen upprepade gånger funktions-
omkopplingsknappen

3

 tills utstakningsfunktionen   visas

på displayen.

Utstakningsvärdet kan ställas in så här:

– För att mata in ett känt värde, tryck upprepade gånger

plusknappen

6

 resp. minusknappen

12

 tills önskat värde

visas i övre mätvärdesraden

a

. Genom att länge trycka

plusknappen

6

 resp. minusknappen

12

 löper värdena kon-

tinuerligt vidare. Lasern slås inte ännu på.

– För mätning av utstakningsvärdet tryck en gång kort på

knappen mätning

7

 för insiktning och på nytt kort för mät-

ning. Därefter förblir laserstrålen påslagen.

– Uppmätt eller inmatat utstakningsvärde kan korrigeras

genom att trycka plusknappen

6

 resp. minusknappen

12

.

Tryck efter bestämning av utstakningsvärdet länge på knap-
pen mätning

7

 för att starta mätningen.

Förflytta nu mätverktyget för utstakning i önskad riktning. I
resultatraden

c

 visas fortlöpande den totala mätsträckans

aktuella mätvärde. I övre mätvärdesraden

a

 står fortfarande

valt utstakningsvärde.

I mellersta och undre mätvärdesraden

a

 står faktorn (

”x”

) för

hur många gånger utstakningsvärdet ingår i den totala mät-
sträckan och differensen (

”dif”

) mellan utstakningsvärdets

heltalsmultipel och totala sträckan.

När den totala mätsträckan underskrider en heltalsmultipel
indikeras ett negativt differensvärde och utstakningsvärdets
närmast högre multipel.

Förflytta mätverktyget tills utstakningsvärdets önskade multi-
pel står i mellersta mätvärdesraden

a

 och tills differensvärdet

i undre mätvärdesraden

a

 är ”0,0 m”. Överför sedan mätning-

ens referenspunkt.

Exempel:
a) Positivt differensvärde:
7,4 m = (12 x 0,6 m) + 0,2 m

I totala sträckan på 7,4 m ingår
utstakningsvärdet 0,6 m 12 gånger.
Dessutom ingår i totala sträckan en
rest på 0,2 m. Korta av avståndet
mellan mätverktyg och utgångspunkt
med differensvärdet 0,2 m och över-
för sedan längden.

b) Negativt differensvärde:
7,0 m = (12 x 0,6 m) –  0,2 m

I totala sträckan på 7,0 m saknas
0,2 m tills utstakningsvärdet 0,6 m
ingår 12 gånger. Förstora avståndet
mellan mätverktyget och utgångs-
punkten med 0,2 m och överför
sedan längden.

Genom att kort trycka på knappen

mätning

7

 avslutas utstakningsfunktionen. Genom att länge

trycka knappen mätning

7

 startar utstakningsfunktionen på

nytt (med samma utstakningsvärde).

Utstakningsfunktionen slås automatiskt från efter 5 min. För
att tidigare lämna funktionen, tryck på en av knapparna för
mätfunktioner.
