106

 | Suomi

1 609 92A 0KT | (23.4.14)

Bosch Power Tools

Yhteenlaskuohjeita:

– Pituus-, pinta-ala ja tilavuusarvoja ei voida laskea sekaisin

yhteen. Jos esimerkiksi lasketaan yhteen pituus- ja pinta-
ala-arvio, tulee näyttöön hetkeksi

”ERROR”

, kun tulosnäp-

päintä

5

 painetaan. Sen jälkeen mittaustyökalu vaihtaa vii-

meisimpänä käytettyyn mittaustoimintoon.

– Mittauksen kulloinenkin tulos (esim. tilavuusarvo) laske-

taan yhteen, jatkuvassa mittauksessa tulosrivillä

c

 näytetty

mittausarvo. Yksittäisten mittausarvojen yhteenlasku mit-
tausarvoriveiltä

a

 ei ole mahdollista.

– Pituusmittauksessa viiveen kanssa ja merkintätoiminnos-

sa ei yhteenlasku ole mahdollista, aloitetut yhteenlaskut
keskeytetään, kun vaihto näihin toimintoihin tehdään.

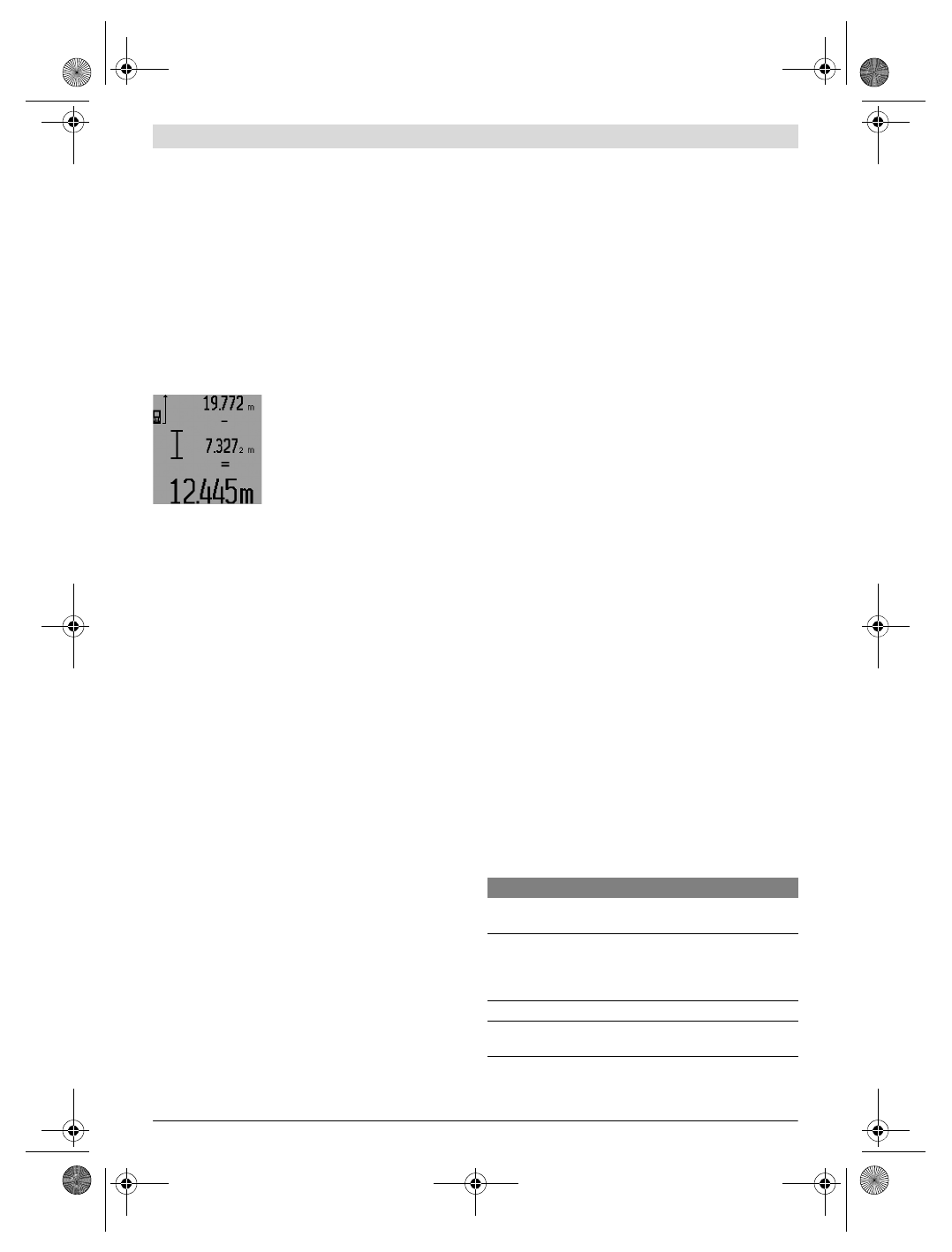

Mittausarvojen vähennyslasku

Mittausarvojen vähennyslaskua var-
ten painat miinusnäppäintä

12

, näy-

tössä näkyy vahvistus

”– ”

. Muu me-

nettely on samanlainen, kuin
”Mittausarvojen yhteenlasku”.

Työskentelyohjeita

Yleisiä ohjeita

Vastaanottolinssi

26

 tai lasersäteen ulostuloaukko

27

 ei saa

olla peitettynä mittauksen aikana.

Mittaustyökalua ei saa liikuttaa mittauksen aikana (poikkeuk-
sena toiminnot jatkuva mittaus, minimi- ja maksimimittaus se-
kä merkintätoiminto). Aseta siksi mittaustyökalu mahdolli-
suuksien mukaan kiinteälle vasteelle tai tukipinnalle.

Mittausalueeseen vaikuttavat tekijät

Mittausalue riippuu valaistusolosuhteista ja kohdepinnan hei-
jastusominaisuuksista. Käytä lasersäteen paremman näky-
vyyden aikaansaamiseksi ulkotilassa ja voimakkaassa aurin-
gonpaisteessa lasertarkkailulaseja

31

 (lisätarvike) ja

laserkohdetaulua

32

 (lisätarvike), tai varjosta kohdepintaa.

Mittaustulokseen vaikuttavat tekijät

Fysikaalisista vaikutuksista johtuen ei voida sulkea pois mah-
dollisuutta, että erilaiset pinnat saattavat johtaa mittausvir-
heisiin. Näihin kuuluvat:

– läpinäkyvät pinnat (esim. lasi, vesi),
– heijastavat pinnat (esim. kiillotettu metalli, lasi),
– huokoiset pinnat (esim. eristysaineet),
– muotoillut pinnat (esim. roiskerappaus, luonnonkivi).

Käytä tarvittaessa näissä pinnoissa laserkohdetaulua

32

 (lisä-

tarvike).

Mittausvirheet ovat lisäksi mahdollisia vinosti tähdätyissä
kohdepinnoissa.

Samoin voivat erilämpöiset ilmakerrokset tai epäsuoraan vas-
taanotetut heijasteet vaikuttaa mittausarvoon.

Mittaus vastetappia käyttäen (katso kuvat B, C, F ja G)

Vastetapin

18

 käyttö soveltuu esim., kun mitataaan kulmista

(huoneen lävistäjä) tai vaikeasti päästävistä kohdista, kuten
kierrekaihtimien kiskoista.

Paina vastetapin lukitusta

1

 tapin kääntämiseksi ulos, sisään

tai sen asennon muuttamiseksi.

Ulkokulmista suoritettavia mittauksia varten käännät vasteta-
pin sivulle, vastetapin takareunasta suoritettavia mittauksia
varten käännät sen taakse.

Aseta vertailutaso mittauksille vastetapin kanssa painamalla
näppäintä

8

 (mittauksiin sivuttaisella vastetapilla mittaustyö-

kalun takareunasta).

Suuntaus libellin kanssa

Vesivaaka

14

 mahdollistaa mittaustyökalun yksinkertaisen

suuntauksen vaakatasossa. Sen avulla voidaan helpommin
tähdätä kohdepisteisiin, etenkin suurissa etäisyyksissä.

Vesivaa’an

14

 tarkoitus ei ole vaaitus yhdessä lasersäteen

kanssa.

Tähtäys tähtäinoptiikan avulla (GLM 250 VF)
(katso kuva N)

Tähtäinoptiikan ja lasersäteen tähtäysviivat ovat toisiinsa
nähden samansuuntaisia. Täten voidaan tähdätä tarkasti pit-
killä matkoilla, kun laserpiste ei enää näy paljain silmin.

Tähtää katsomalla tähtäinoptiikan etsimen

10

 läpi. Varmista,

että tähtäinoptiikan ikkuna

25

 on vapaa ja puhdas.

Huomio:

Lähialueella eivät todellinen ja osoitettu kohdepiste

satu päällekkäin.

Tähtäys kohdistusavun kanssa (katso kuva O)

Käyttämällä kohdistusapua

24

 voidaan tähtäys pitkillä etäi-

syyksillä helpottaa. Katso kohdistusapua pitkin mittaustyöka-
lun sivua. Lasersäde kulkee samansuuntaisena tämän tähtä-
ysviivan kanssa.

Työskentely jalustan kanssa (lisätarvike)

Jalustan käyttö on välttämätöntä erityisesti suuremmilla etäi-
syyksillä. Mittaustyökalu voidaan kiinnittää jalustan

30

 pika-

vaihtolevyn 1/4" kierteestään

21

 yleismalliseen valokuvaus-

jalustaan. Ruuvaa kiinni se pikavaihtolevyn lukitusruuvilla.

Aseta vertailutaso mittauksille jalustan kanssa ja paina näp-
päintä

8

 (vertailutasona kierre).

Viat  –  Syyt ja korjaus

Syy

Korjaus

Lämpötilavaroitus (i) vilkkuu, mittausta ei voida
suorittaa

Mittaustyökalu on käyttölämpöti-
la- alueen – 10 ° C ... + 50 ° C ulko-
puolella (jatkuvassa mittauksessa
+ 40 ° C  asti).

Odota, kunnes mittaus-
työkalu on saavuttanut
käyttölämpötilan

Paristovaroitus (f) ilmestyy

Paristojännite heikkenee
(mittaus on vielä mahdollista)

Vaihda paristot tai
akkukennot
