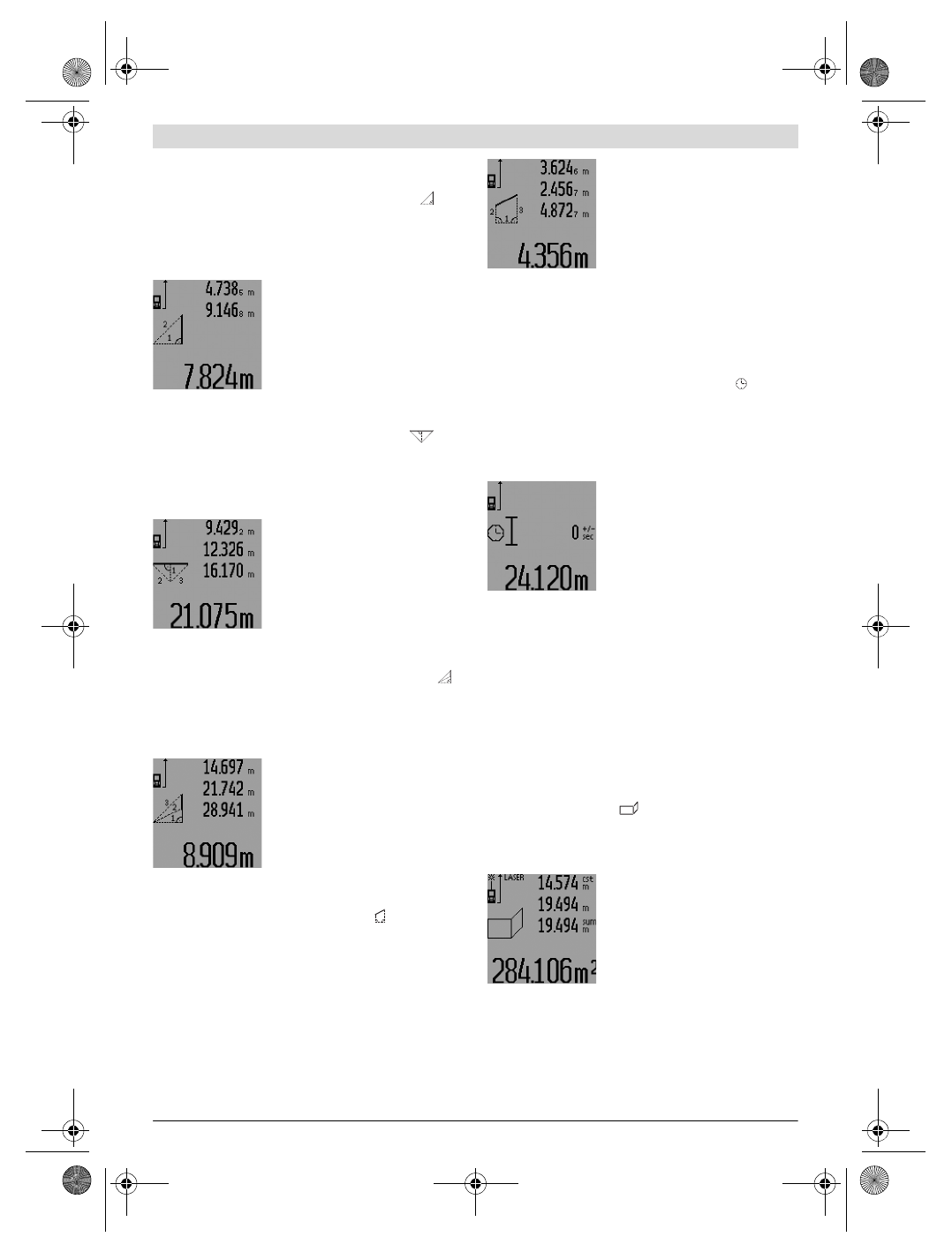

a) Medição simples de pitágoras (veja figura H)

Premir repetidamente a tecla para a comutação de função

3

até a indicação para a medição simples de pitágoras

 apa-

recer no display.

Medir os percursos

“1”

 e

“2”

 nesta sequência, como numa

medição de comprimento. Observe que entre o percurso

“1”

e o percurso procurado

“E”

 haja um ângulo recto.

Após o final da última medição, o re-
sultado para o percurso procurado

“E”

 é indicado na linha de resultados

c

. Os valores de medição individuais

encontram-se nas linhas de
medição

a

.

b) Medição dupla de pitágoras (veja figura I)

Premir repetidamente a tecla para a comutação de função

3

até a indicação para a medição dupla de pitágoras

 apa-

recer no display.

Medir os percursos

“1”

,

“2”

 e

“3”

 nesta sequência, como nu-

ma medição de comprimento. Observe que entre o percurso

“1”

 e o percurso procurado

“E”

 haja um ângulo recto.

Após o final da última medição, o re-
sultado para o percurso procurado

“E”

 é indicado na linha de resultados

c

. Os valores de medição individuais

encontram-se nas linhas de
medição

a

.

c) Medição combinada de pitágoras (veja figura J)

Premir repetidamente a tecla para a comutação de função

3

até a indicação para a medição combinada de pitágoras

aparecer no display.

Medir os percursos

“1”

,

“2”

 e

“3”

 nesta sequência, como nu-

ma medição de comprimento. Observe que entre o percurso

“1”

 e o percurso procurado

“E”

 haja um ângulo recto.

Após o final da última medição, o re-
sultado para o percurso procurado

“E”

 é indicado na linha de resultados

c

. Os valores de medição individuais

encontram-se nas linhas de
medição

a

.

d) Medição trapezoidal (veja figura K)

Premir repetidamente a tecla para a comutação de função

3

até a indicação para a medição trapezoidal

 aparecer no

display.

Medir os percursos

“1”

,

“2”

 e

“3”

 nesta sequência, como nu-

ma medição de comprimento. Observe que a medição do per-
curso

“3”

 comece exactamente no ponto final do percurso

“1”

 e que entre os percursos

“1”

 e

“2”

 e entre

“1”

 e

“3”

 haja

um ângulo recto.

Após o final da última medição, o re-
sultado para o percurso procurado

“E”

 é indicado na linha de resultados

c

. Os valores de medição individuais

encontram-se nas linhas de
medição

a

.

Medição temporizada de comprimento

A medição de comprimento temporizada ajuda, por ex. a me-
dir em locais de difícil acesso ou se deverá ser evitado que o
instrumento de medição se movimente durante a medição.

Para a medição temporizada de comprimento, deverá premir
repetidamente a tecla para comutação de função

3

, até a indi-

cação de medição temporizada de comprimento   aparecer
no display.

Na linha de valor de medição

a

 é indicado o período entre o

accionamento e a medição. O período de tempo pode ser
ajustado premindo a tecla +

6

 ou a tecla –

12

 durante 1 a

60 segundos.

Em seguida deverá premir a tecla de
medição

7

, para ligar o raio laser e pa-

ra mirar o ponto de alvo. Premir nova-
mente a tecla de medição

7

 para ac-

cionar a medição. A medição é rea-
lizada após o período de tempo selec-
cionado. O valor de medição é indica-
do na linha de resultados

c

.

A adição e a subtracção dos resultados de medição, assim co-
mo a medição mínima e máxima, não são possíveis na medi-
ção temporizada de comprimento.

Medição da superfície da parede (veja figura L)

A medição da superfície da parede serve para averiguar a so-
ma de várias superfícies individuais com uma altura comum.

No exemplo ilustrado deve ser averiguada a área total de vá-
rias paredes, que têm a mesma altura do tecto

A

, mas diferen-

tes comprimentos

B

.

Para as medições de superfícies de paredes, deverá premir a
tecla para comutação de função

3

, até a indicação de medi-

ções de áreas de paredes

 aparecer no display.

Medir a altura do recinto

A

 como para uma medição de com-

primento. O valor de medição (

“cst”

) é indicado na linha su-

perior de valores de medição

a

. O laser permanece ligado.

Medir em seguida o comprimento

B

1

da primeira parede. A área é automa-
ticamente calculada e indicada e a li-
nha de resultados

c

 é indicada. O valor

de medição de comprimento encontra-
se na linha de valor de medição central

a

. O laser permanece ligado.
