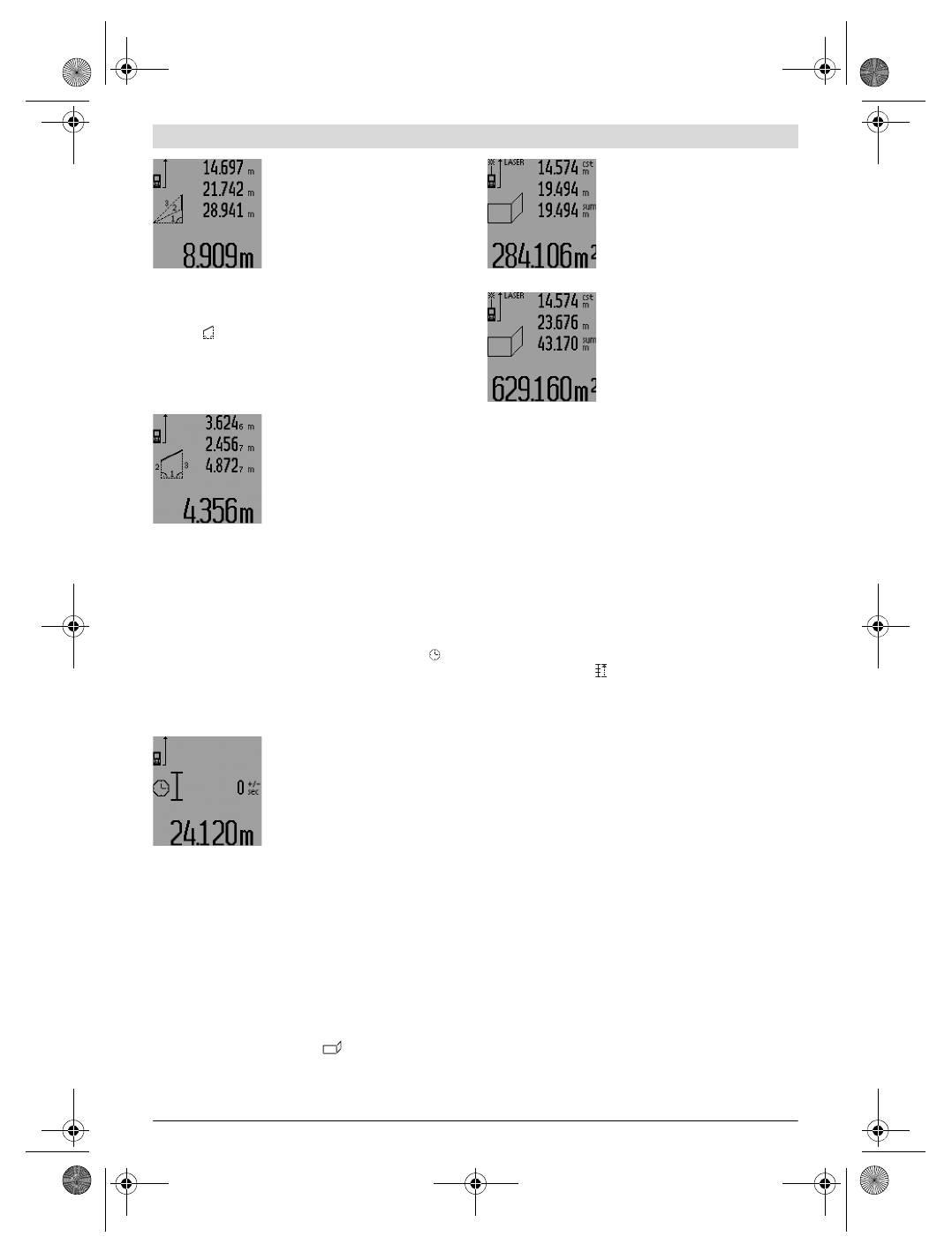

Nakon završenog zadnjeg mjerenja,
rezultat za traženu dionicu

„E“

 poka-

zat će se u retku rezultata

c

. Pojedi-

načne izmjerene vrijednosti nalaze se
u recima izmjerene vrijednosti

a

.

d) Trapezno mjerenje (vidjeti sliku K)

Tipku za promjenu funkcije mjerenja

3

 pritišćite toliko često

dok se na displeju ne pojavi pokazivanje za trapezno
mjerenje .

Kao i kod mjerenja dužina, izmjerite dionice

„1“

,

„2“

 i

„3“

ovim redoslijedom. Kod toga pazite da mjerenje dionice

„3“

počinje točno na krajnjoj točci dionice

„1“

 i da između dionice

„1“

 i

„2“

, kao i između

„1“

 i

„3“

, postoji pravi kut.

Nakon završenog zadnjeg mjerenja,
rezultat za traženu dionicu

„E“

 poka-

zat će se u retku rezultata

c

. Pojedi-

načne izmjerene vrijednosti nalaze se
u recima izmjerene vrijednosti

a

.

Mjerenje dužina sa vremenskom zadrškom

Mjerenje dužina sa vremenskom zadrškom pomaže npr. kod
mjerenja na teško dostupnim mjestima ili kada se trebaju spri-
ječiti gibanja mjernog alata tijekom mjerenja.

Za mjerenje dužina uz vremensku zadršku, tipku za promjenu
funkcija

3

 pritišćite toliko često dok se na displeju ne pojavi

pokazivanje za mjerenje dužina uz vremensku zadršku  .

U retku izmjerene vrijednosti

a

 pokazat će se vremenski ras-

pon od aktiviranja do mjerenja. Vremenski raspon se može
podesiti od 1 s do 60 s pritiskom na tipku za plus

6

 odnosno

na tipku za minus

12

.

Nakon toga pritisnite tipku mjerenja

7

za uključivanje laserske zrake i za ci-
ljanje ciljne točke. Ponovno pritisnite
tipku za mjerenje

7

 za aktiviranje mje-

renja. Mjerenje se provodi nakon oda-
branog vremenskog raspona. Izmje-
rena vrijednost će se pokazati u retku
rezultata

c

.

Zbrajanje i oduzimanje rezultata mjerenja kao i mjerenje mini-
muma/maksimuma nije moguće kod mjerenja dužina sa vre-
menskom zadrškom.

Mjerenje površine zida (vidjeti sliku L)

Mjerenje površine zida služi tome da se zbroj više pojedinač-
nih površina određuje sa zajedničkom visinom.

U prikazanom primjeru treba se odrediti ukupna površina više
zidova, koja ima istu visinu prostorije

A

, ali različite dužine

B

.

Za mjerenja površine zida, tipku za promjenu funkcije mjere-
nja

3

 pritišćite toliko često dok se na displeju ne pojavi poka-

zivanje za mjerenje površine zida

.

Kao kod mjerenja dužina izmjerite visinu prostorije

A

. Izmjere-

na vrijednost (

„cst“

) pokazat će se u gornjem retku izmjerene

vrijednosti

a

. Laser ostaje uključen.

Nakon toga izmjerite dužinu

B

1

 prvog

zida. Površina će se automatski izra-
čunati i pokazati u retku rezultata

c

.

Izmjerena vrijednost dužine nalazi se
u srednjem retku izmjerene vrijedno-
sti

a

. Laser ostaje uključen.

Nakon toga izmjerite dužinu

B

2

 dru-

gog zida. Pojedinačna izmjerena vri-
jednost dužine koja se pokazuje u
srednjem retku izmjerene vrijednosti

a

 pribrojiti će se dužini

B

1

. Zbroj obje

dužine (

„sum“

, pokazuje se u donjem

retku izmjerene vrijednosti

a

) pomno-

žit će se sa memoriranom visinom

A

.

Vrijednost ukupne površine pokazat će se u retku rezultata

c

.

Možete mjeriti proizvoljni broj ostalih dužina

B

X

, koje se auto-

matski zbrajaju i množe sa visinom

A

.

Preduvjet za točno izračunavanje površine je da je prva izmje-
rena dužina (u ovom primjeru visina prostorije

A

) identična za

sve parcijalne površine.

Za novo mjerenje površine zida sa novom visinom prostorije

A

pritisnite tri puta na tipku

16

.

Funkcija trasiranja (vidjeti sliku M)

Funkcija trasiranja služi za prijenos fiksne dionice (vrijednost
trasiranja), koja se mjeri ili se može unijeti. Ona pomaže npr.
kod obilježavanja razmaka za međuzidove u suhom građenju.

Za funkciju trasiranja, tipku za promjenu funkcije mjerenja

3

pritišćite toliko često dok se na displeju ne pojavi pokazivanje
za funkciju trasiranja  .

Vrijednost trasiranja se može podesiti kako slijedi:

– Za unos poznate vrijednosti, plus tipku

6

 odnosno minus

tipku

12

 pritišćite toliko dugo dok se u gornjem retku iz-

mjerene vrijednosti

a

 ne pokaže tražena vrijednost. Kod

duljeg pritiska na plus tipku

6

, odnosno minus tipku

12

,

vrijednosti će kontinuirano teći dalje. Laser se još ne uklju-
čuje.

– Za mjerenje vrijednosti trasiranja, jedan puta kratko priti-

snite tipku za mjerenje

7

 za ciljanje i ponovno kratko za

mjerenje. Nakon toga laserska zraka ostaje uključena.

– Izmjerena ili unesena vrijednost trasiranja može se korigi-

rati pritiskom na tipku za plus

6

, odnosno tipku za minus

12

.

Nakon utvrđivanja trasirane vrijednosti, za početak mjerenja
pritisnite dulje na tipku za mjerenje

7

.

Mjerni alat pomaknite sada za trasiranje u željenom smjeru. U
retku rezultata

c

 će se stalno pokazivati trenutačna izmjerena

vrijednost ukupne izmjerene dionice. U gornjem retku izmje-
rene vrijednosti

a

 i dalje se nalazi odabrana vrijednost trasira-

nja.

U srednjem i donjem retku izmjerene vrijednosti

a

 nalazi se

faktor (

„x“

), koliko puta je vrijednost trasiranja sadržana u

ukupnoj mjernoj dionici, i razlika (

„dif“

) između cjelobrojnog

višekratnika vrijednosti trasiranja i ukupne dionice.
