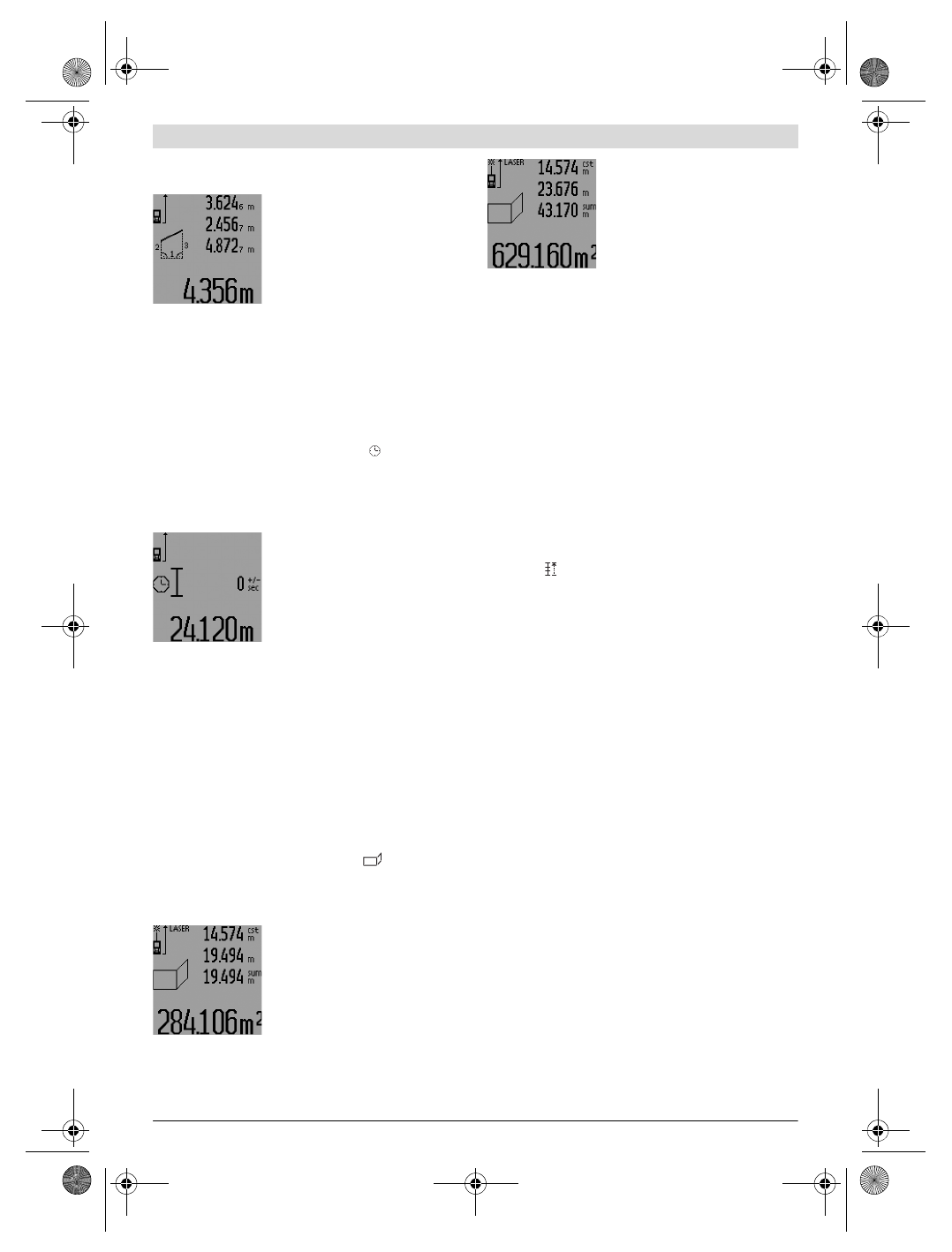

 Italiano |

61

Bosch Power Tools

1 609 92A 0KT | (23.4.14)

tratto

«1»

 e che tra i tratti

«1»

 e

«2»

 nonché tra

«1»

 e

«3»

 vi

sia un angolo retto.

Al termine dell’ultima misurazione, il
risultato per il tratto da individuare

«E»

 viene visualizzato nella riga risul-

tato

c

. I valori misurati singoli sono in-

dicati nelle righe valori misurati

a

.

Misurazione di lunghezze ritardata

La misurazione di lunghezze ritardata aiuta ad esempio in ca-
so di misurazione in punti difficilmente accessibili oppure se
devono essere impediti movimenti dello strumento di misura-
zione durante la misurazione stessa.

Per la misurazione di lunghezze ritardata premere il tasto per
cambio della funzione

3

 fino a quando sul display compare

l’indicazione per misurazione di lunghezze   ritardata.

Nella riga valori misurati

a

 viene visualizzato l’intervallo

dall’attivazione fino alla misurazione. L’intervallo può essere
regolato premendo il tasto più

6

 oppure il tasto meno

12

 tra

1 s  e  60 s.

Premere poi il tasto di misurazione

7

per attivare il raggio laser e puntare il
punto di mira. Premere di nuovo il ta-
sto di misurazione

7

 per attivare la mi-

surazione. La misurazione avviene
dopo l’intervallo selezionato. Il valore
misurato viene visualizzato nella riga
risultato

c

.

Addizione e sottrazione di risultati di misurazione nonché mi-
surazione minimo/massimo non sono possibili nella misura-
zione di lunghezze ritardata.

Misurazione di superfici di pareti (vedi figura L)

La misurazione di superfici di pareti è prevista per rilevare la
somma di diverse superfici singole con una altezza comune.

Nell’esempio illustrato deve essere rilevata la superficie totale
di diverse pareti che hanno la stessa altezza

A

 ma lunghezze

differenti

B

.

Per le misurazioni di superfici di pareti premere il tasto per
cambio della funzione

3

 fino a quando sul display compare

l’indicazione per misurazione di superfici

 di pareti.

Misurare l’altezza del locale

A

 come per una misurazione di

lunghezze. Il valore misurato (

«cst»

) viene visualizzato nella

riga superiore valori misurati

a

. Il laser rimane attivato.

Successivamente misurare la lun-
ghezza

B

1

 della prima parete. La su-

perficie viene calcolata automatica-
mente e visualizzata nella riga
risultato

c

. Il valore misurato della lun-

ghezza si trova nella riga centrale va-
lori misurati

a

. Il laser rimane attivato.

Misurare ora la lunghezza

B

2

 della se-

conda parete. Il valore misurato sin-
golo visualizzato nella riga centrale
valori misurati

a

 viene addizionato al-

la lunghezza

B

1

. La somma di entram-

be le lunghezze (

«sum»

, visualizzata

nella riga inferiore valori misurati

a

)

viene moltiplicata con l’altezza memorizzata

A

. Il valore delle

superfici totali viene visualizzato nella riga risultato

c

.

È possibile misurare molte altre lunghezze

B

X

 a scelta che ven-

gono sommate automaticamente e moltiplicate con
l’altezza

A

.

Presupposto per un calcolo esatto delle superfici è che la pri-
ma lunghezza misurata (nell’esempio l’altezza del locale

A

) sia

identica per tutte le superfici parziali.

Per una nuova misurazione di superfici di pareti con nuova al-
tezza del locale

A

 premere tre volte il tasto

16

.

Funzione tracciamento (vedere figura M)

La funzione tracciamento serve per tracciare un tratto fisso
(valore di tracciamento) che può essere o misurato oppure
immesso. La stessa aiuta ad esempio in caso di marcatura di
distanze tra pareti divisorie in costruzione a secco.

Per la funzione tracciamento premere il tasto per cambio della
funzione

3

 fino a quando sul display compare l’indicazione per

la funzione   tracciamento.

Il valore di tracciamento può essere regolato come segue:

– Per immettere un valore noto, premere il tasto più

6

 oppu-

re il tasto meno

12

 fino a quando il valore desiderato viene

visualizzato nella riga superiore valori misurati

a

. Premen-

do a lungo sul tasto più

6

 oppure il tasto meno

12

 i valori

continuano a scorrere continuamente. Il laser non viene
ancora attivato.

– Per la misurazione del valore di tracciamento premere il ta-

sto di misurazione

7

 una volta brevemente per tracciare e

di nuovo brevemente per misurare. Successivamente il
raggio laser rimane attivato.

– Il valore di tracciamento misurato oppure immesso può es-

sere corretto premendo il tasto più

6

 oppure il tasto

meno

12

.

Dopo la determinazione del valore di tracciamento premere a
lungo sul tasto di misurazione

7

 per iniziare con la misurazio-

ne.

Muovere ora lo strumento di misura per il tracciamento nella
direzione desiderata. Nella riga risultato

c

 viene visualizzato

continuamente il valore misurato attuale dell’intero tratto di
misurazione. Nella riga superiore valori misurati

a

 è indicato

inoltre il valore di tracciamento selezionato.

Nella riga centrale e nella riga inferiore valori misurati

a

 sono

indicati il fattore (

«x»

), quante volte il valore di tracciamento

è contenuto nell’intero tratto di misurazione e la differenza
(

«dif»

) tra un multiplo a cifra intera del valore di tracciamento

ed il tratto totale.

Se l’intero tratto di misurazione è poco inferiore ad un multi-
plo a cifra intera, vengono poi visualizzati un valore negativo
di differenza ed il multiplo seguente maggiore del valore di
tracciamento.
