 Português |

53

Bosch Power Tools

1 609 92A 0KT | (23.4.14)

Na função da medição de superfícies de paredes, o último va-
lor de medição individual é anulado assim que a tecla

16

 for

premida por instantes pela primeira vez; ao ser premida pela
segunda vez são anulados todos os comprimentos

B

X

, e ao

ser premida pela terceira vez é anulado o pé direito

A

.

Somar valores de medição

Para somar valores de medição deverá primeiro executar uma
medição qualquer ou seleccionar uma entrada da lista de va-
lores de medição. Premir então a tecla +

6

. No display apare-

ce

“+”

 como confirmação. Executar agora uma segunda medi-

ção ou seleccionar uma outra entrada da lista de valores de
medição.

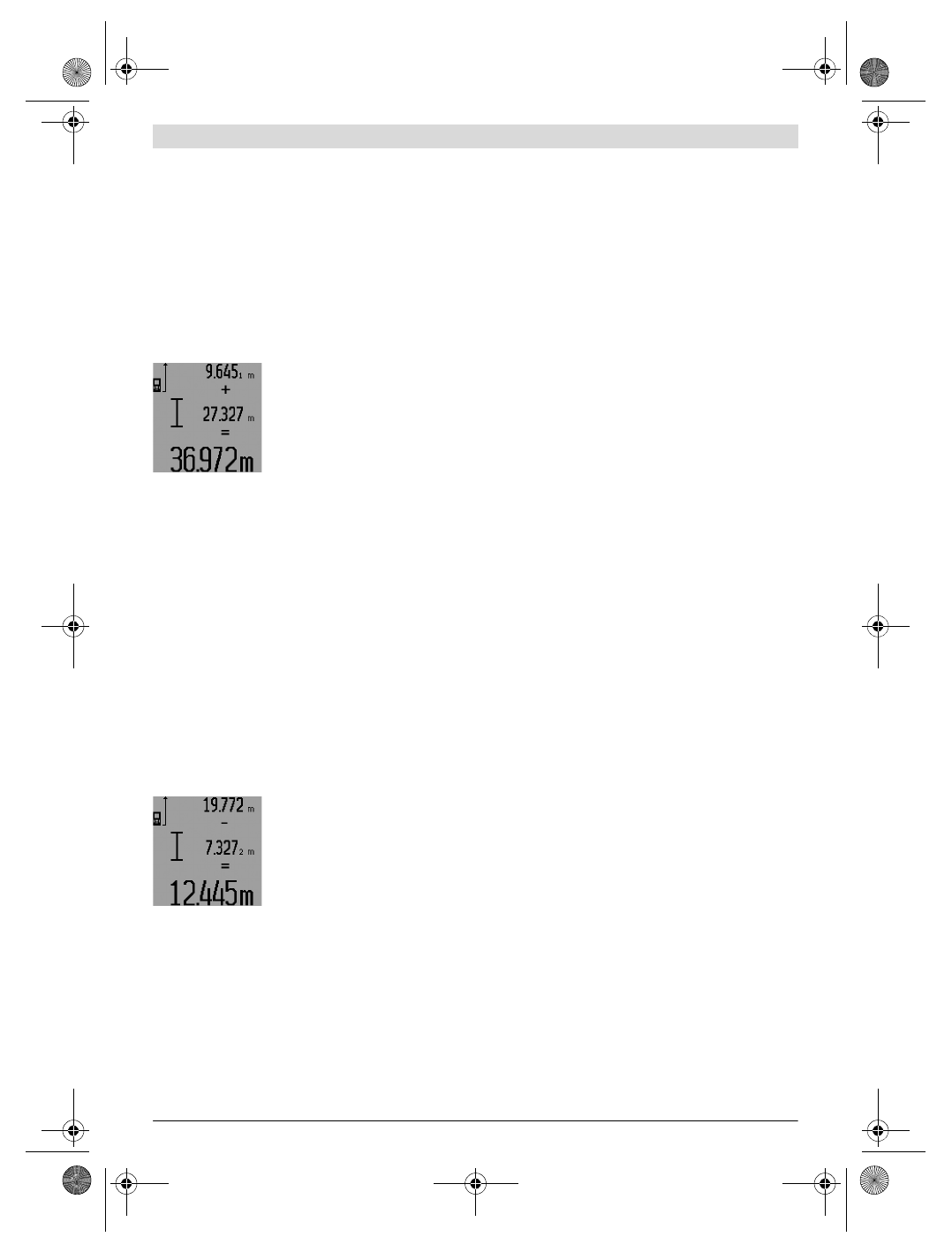

Para verificar a soma das duas medi-
ções, deverá premir a tecla de resul-
tados

5

. O cálculo é exibido nas linhas

de valores de medição

a

, a soma en-

contra-se na linha de resultados

c

.

Após o cálculo da soma, também é
possível somar outros valores de me-

dição ou entradas das listas de valores de medição a este re-
sultado, se a tecla +

6

 for premida antes da respectiva medi-

ção. A adição é encerrada, premindo a tecla de resultados

5

.

Notas sobre a adição:

– Os valores de comprimento, de área ou de volume não po-

dem ser somados uns aos outros. Se por exemplo, um va-
lor de comprimento for somado a um valor de área, apare-
ce, ao premir a tecla de resultados

5

, por instantes,

“ERROR”

 no display. Em seguida o instrumento de medi-

ção comuta para a função de medição activa por último.

– É somado o respectivo resultado de uma medição (p. ex.

valor de volume), no caso de medições contínuas é soma-
do o valor de medição indicado na linha de resultados

c

.

Não é possível a adição dos valores de medição individuais
das linhas de valores de medição

a

.

– Não é possível adicionar em medições de comprimento

temporizadas nem na função de marcação, adições inicia-
das serão interrompidas ao comutar para estas funções.

Subtrair valores de medição

Para subtrair valores de medição, de-
verá premir a tecla –

12

, no display

aparece

“– ”

 como confirmação. O

resto do procedimento é igual a “So-
mar valores de medição”.

Indicações de trabalho

Indicações gerais

A lente de recepção

26

 e a saída do raio laser

27

 não devem

ser cobertas durante as medições.

O instrumento de medição não deve ser movimentado duran-
te uma medição (excepto nas funções de medição contínua,
de medição máxima e mínima e de marcação). Portanto deve-
rá colocar o instrumento de medição sobre uma superfície de
esbarro ou de apoio o mais firme possível.

Influências sobre a faixa de medição

A faixa de medição depende das condições de iluminação e
das características de reflexão da superfície alvo. Para melho-
rar a visibilidade do raio laser durante trabalhos ao ar livre ou
quando a luz do dia é intensa, deverá utilizar óculos para visu-
alização de raio laser

31

 (acessório) e a placa alvo de laser

32

(acessório), ou sombrear a superfície alvo.

Influências sobre o resultado de medição

Devido a efeitos físicos não pode ser completamente excluído
que ocorram erros de medição ao medir sobre superfícies di-
ferentes. Estas podem ser:

– superfícies transparentes (p. ex. vidro, água),
– superfícies reflectoras (p. ex. metal polido, vidro),
– superfícies porosas (p. ex. materiais isolantes),
– superfícies com estruturas (p. ex. reboco áspero, pedra

natural).

Se necessário deverá utilizar a placa alvo de laser

32

 (acessó-

rio) sobre estas superfícies.

Além disso é possível que ocorram erros de medição ao mirar
superfícies inclinadas.
O valor de medição também pode ser influenciado por camadas
de ar com temperaturas diferentes ou reflexões indirectas.

Medir com o pino limitador (veja figuras B, C, F e G)

A utilização do pino limitador

18

 é p. ex. apropriada para me-

dições a partir de cantos (diagonais de recintos) ou locais de
difícil acesso, como carris de, como carris de estores.

Premir o travamento

1

 do pino limitador, para dobrar ou des-

dobrar o pino ou para mudar a sua posição.

Para medições a partir de cantos externos, deverá bascular o
pino limitador para o lado, para medições a partir do canto de
trás do pino limitador, este deverá ser basculado para trás.

Ajustar o nível de referência para medições com o pino limita-
dor, premindo a tecla

8

 (para medições com o pino limitador

lateral em medição a partir do canto de trás do instrumento
de medição).

Alinhar o nível de bolha

O nível de bolha de ar

14

 possibilita um simples alinhamento

horizontal do instrumento de medição. Com isto é possível
apontar mais facilmente para superfícies, especialmente de
maiores distâncias.

O nível de bolha de ar

14

, em combinação com o raio laser,

não é apropriado para nivelar.

Mirar com a lente de alvo (GLM 250 VF) (veja figura N)

A linha de visão que passa através da lente de alvo, e o raio la-
ser, são paralelos. Desta forma é possível mirar com precisão
em longas distâncias, quando o ponto de laser já não pode
mais ser visto a olho nú.

Para mirar deverá olhar pelo visor

10

 da lente de alvo. Obser-

ve que a janela

25

 da lente de alvo esteja livre e limpa.

Nota:

Nas proximidades, o ponto de alvo real e o indicado não

coincidem.
