14

 | Deutsch

1 609 92A 0KT | (23.4.14)

Bosch Power Tools

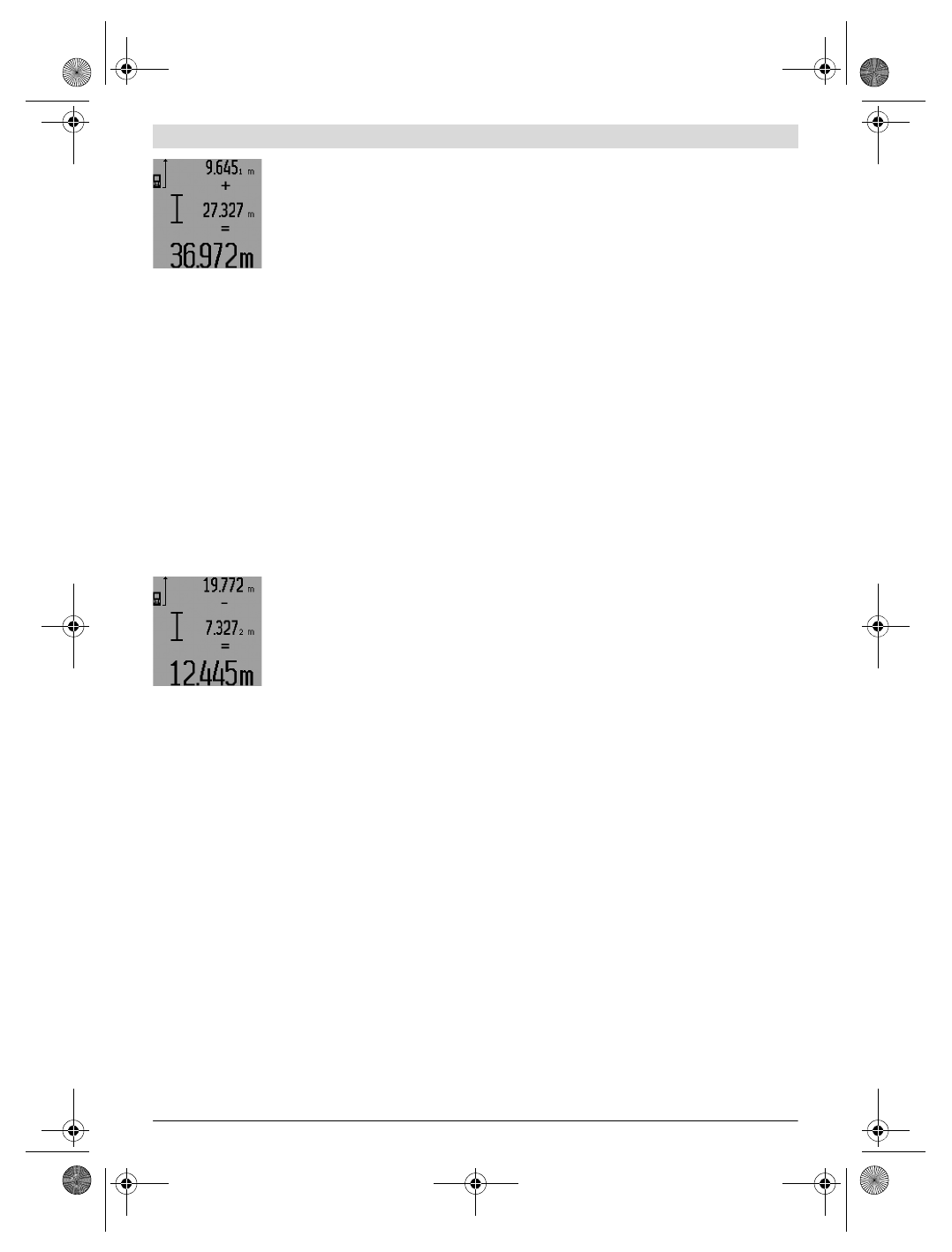

Drücken Sie zur Abfrage der Summe
beider Messungen die Ergebnistaste

5

. Die Berechnung wird in den Mess-

wertzeilen

a

 angezeigt, die Summe

steht in der Ergebniszeile

c

.

Nach Berechnung der Summe kön-
nen zu diesem Ergebnis weitere Mess-

werte oder Messwertlisten-Einträge addiert werden, wenn vor
der Messung jeweils die Plustaste

6

 gedrückt wird. Die Addition

wird durch Drücken der Ergebnistaste

5

 beendet.

Hinweise zur Addition:

– Längen-, Flächen- und Volumenwerte können nicht ge-

mischt addiert werden. Werden z. B. ein Längen- und ein
Flächenwert addiert, erscheint beim Drücken der Ergeb-
nistaste

5

 kurz

„ERROR“

 im Display. Danach wechselt das

Messwerkzeug in die zuletzt aktive Messfunktion.

– Es wird jeweils das Ergebnis einer Messung (z. B. Volumen-

wert) addiert, bei Dauermessungen der in der Ergebniszei-
le

c

 angezeigte Messwert. Die Addition von Einzelmess-

werten aus den Messwertzeilen

a

 ist nicht möglich.

– Bei zeitverzögerter Längenmessung und in der Absteck-

funktion sind keine Additionen möglich, begonnene Addi-
tionen werden beim Wechsel in diese Funktionen unter-
brochen.

Messwerte subtrahieren

Zur Subtraktion von Messwerten drü-
cken Sie die Minustaste

12

, im Dis-

play erscheint zur Bestätigung

„– “

.

Das weitere Vorgehen ist analog zu
„Messwerte addieren“.

Arbeitshinweise

Allgemeine Hinweise

Die Empfangslinse

26

 und der Ausgang der Laserstrahlung

27

 dürfen bei einer Messung nicht abgedeckt sein.

Das Messwerkzeug darf während einer Messung nicht bewegt
werden (mit Ausnahme der Funktionen Dauermessung, Mini-
mum-/Maximummessung und Absteckfunktion). Legen Sie
deshalb das Messwerkzeug möglichst an eine feste Anschlag-
oder Auflagefläche an.

Einflüsse auf den Messbereich

Der Messbereich hängt von den Lichtverhältnissen und den
Reflexionseigenschaften der Zielfläche ab. Verwenden Sie
zur besseren Sichtbarkeit des Laserstrahls bei Arbeiten im
Außenbereich und bei starker Sonneneinstrahlung die Laser-
Sichtbrille

31

 (Zubehör) und die Laser-Zieltafel

32

 (Zubehör)

oder schatten Sie die Zielfläche ab.

Einflüsse auf das Messergebnis

Aufgrund physikalischer Effekte kann nicht ausgeschlossen
werden, dass es beim Messen auf verschiedenen Oberflä-
chen zu Fehlmessungen kommt. Dazu zählen:

– transparente Oberflächen (z. B. Glas, Wasser),
– spiegelnde Oberflächen (z. B. poliertes Metall, Glas),

– poröse Oberflächen (z. B. Dämmmaterialien),
– strukturierte Oberflächen (z. B. Rauputz, Naturstein).

Verwenden Sie gegebenenfalls auf diesen Oberflächen die La-
ser-Zieltafel

32

 (Zubehör).

Fehlmessungen sind außerdem auf schräg anvisierten Zielflä-
chen möglich.

Ebenso können Luftschichten mit unterschiedlichen Tempe-
raturen oder indirekt empfangene Reflexionen den Messwert
beeinflussen.

Messen mit Anschlagstift (siehe Bilder B, C, F und G)

Die Verwendung des Anschlagstiftes

18

 ist z. B. für Messun-

gen aus Ecken (Raumdiagonale) oder schwer erreichbaren
Stellen wie Rollladenschienen geeignet.

Drücken Sie auf die Arretierung

1

 des Anschlagstiftes, um den

Stift aus- bzw. einzuklappen oder seine Position zu ändern.

Für Messungen ab Außenecken klappen Sie den Anschlagstift
zur Seite, für Messungen ab der Hinterkante des Anschlag-
stifts klappen Sie ihn nach hinten.

Stellen Sie die Bezugsebene für Messungen mit Anschlagstift
durch Drücken der Taste

8

 entsprechend ein (für Messungen

mit seitlichem Anschlagstift auf Messen ab Hinterkante des
Messwerkzeugs).

Ausrichten mit der Libelle

Die Libelle

14

 ermöglicht ein einfaches waagerechtes Aus-

richten des Messwerkzeugs. Damit können Zielflächen leich-
ter anvisiert werden, besonders auf größere Entfernungen.

Die Libelle

14

 ist in Kombination mit dem Laserstrahl nicht

zum Nivellieren geeignet.

Anvisieren mit der Zieloptik (GLM 250 VF) (siehe Bild N)

Die Sichtlinie durch die Zieloptik und der Laserstrahl verlau-
fen parallel zueinander. Dadurch wird ein präzises Anvisieren
über lange Distanzen ermöglicht, wenn der Laserpunkt mit
bloßem Auge nicht mehr sichtbar ist.

Blicken Sie zum Anvisieren durch den Sucher

10

 der Zielop-

tik. Achten Sie darauf, dass das Fenster

25

 der Zieloptik frei

und sauber ist.

Hinweis:

Im Nahbereich sind der tatsächliche und der einge-

blendete Zielpunkt nicht in Überdeckung.

Anvisieren mit Ausrichthilfe (siehe Bild O)

Mittels der Ausrichthilfe

24

 kann das Anvisieren über größere

Entfernungen erleichtert werden. Blicken Sie dazu entlang
der Ausrichthilfe an der Seite des Messwerkzeugs. Der Laser-
strahl verläuft parallel zu dieser Sichtlinie.

Arbeiten mit dem Stativ (Zubehör)

Die Verwendung eines Stativs ist besonders bei größeren Ent-
fernungen notwendig. Setzen Sie das Messwerkzeug mit dem
1/4"-Gewinde

21

 auf die Schnellwechselplatte des Stativs

30

oder eines handelsüblichen Fotostativs auf. Schrauben Sie es
mit der Feststellschraube der Schnellwechselplatte fest.

Stellen Sie die Bezugsebene für Messungen mit Stativ durch
Drücken der Taste

8

 entsprechend ein (Bezugsebene Gewinde).
