 Português |

81

Bosch Power Tools

1 609 929 W43 | (22/7/10)

– Ajustar o ângulo de meia-esquadria deseja-

do.

– Afastar o braço da ferramenta do carril limi-

tador

15

, até a lâmina de serra estar na fren-

te da peça a ser trabalhada.

– Ligar a ferramenta eléctrica.
– Premir a alavanca

3

 e conduzir o braço da fer-

ramenta, com o punho

1

, lentamente para

baixo.

– Premir então o braço da ferramenta no senti-

do do carril limitador

15

 e serrar a peça com

avanço uniforme.

– Desligar a ferramenta eléctrica e aguardar

até a lâmina de serra estar completamente
parada.

– Conduzir lentamente o braço da ferramenta

para cima.

Ajustar o esbarro de profundidade (serrar
ranhuras)  (veja figura N)

O limitador de profundidade deve ser ajustado,
se desejar serrar uma ranhura.
– Movimentar o braço da ferramenta, pelo pu-

nho

1

, até a posição na qual é alcançada a

profundidade desejada da ranhura.

– Aparafusar o limitador de profundidade

18

no sentido dos ponteiros do relógio, até a ex-
tremidade do parafuso encostar no limitador
da carcaça

42

.

– Conduzir lentamente o braço da ferramenta

para cima.

Substituir a placa de alimentação
(veja figura O)

A placa de alimentação vermelha

11

 pode des-

gastar-se após um longo período de uso da fer-
ramenta eléctrica.
Placas de alimentação defeituosas devem ser
substituídas.
– Colocar a ferramenta eléctrica na posição de

trabalho.

– Desatarraxar os parafusos

43

 com uma chave

de fenda em cruz e retirar a placa de alimen-
tação velha.

– Colocar uma nova placa de alimentação e re-

atarraxar todos os parafusos

43

.

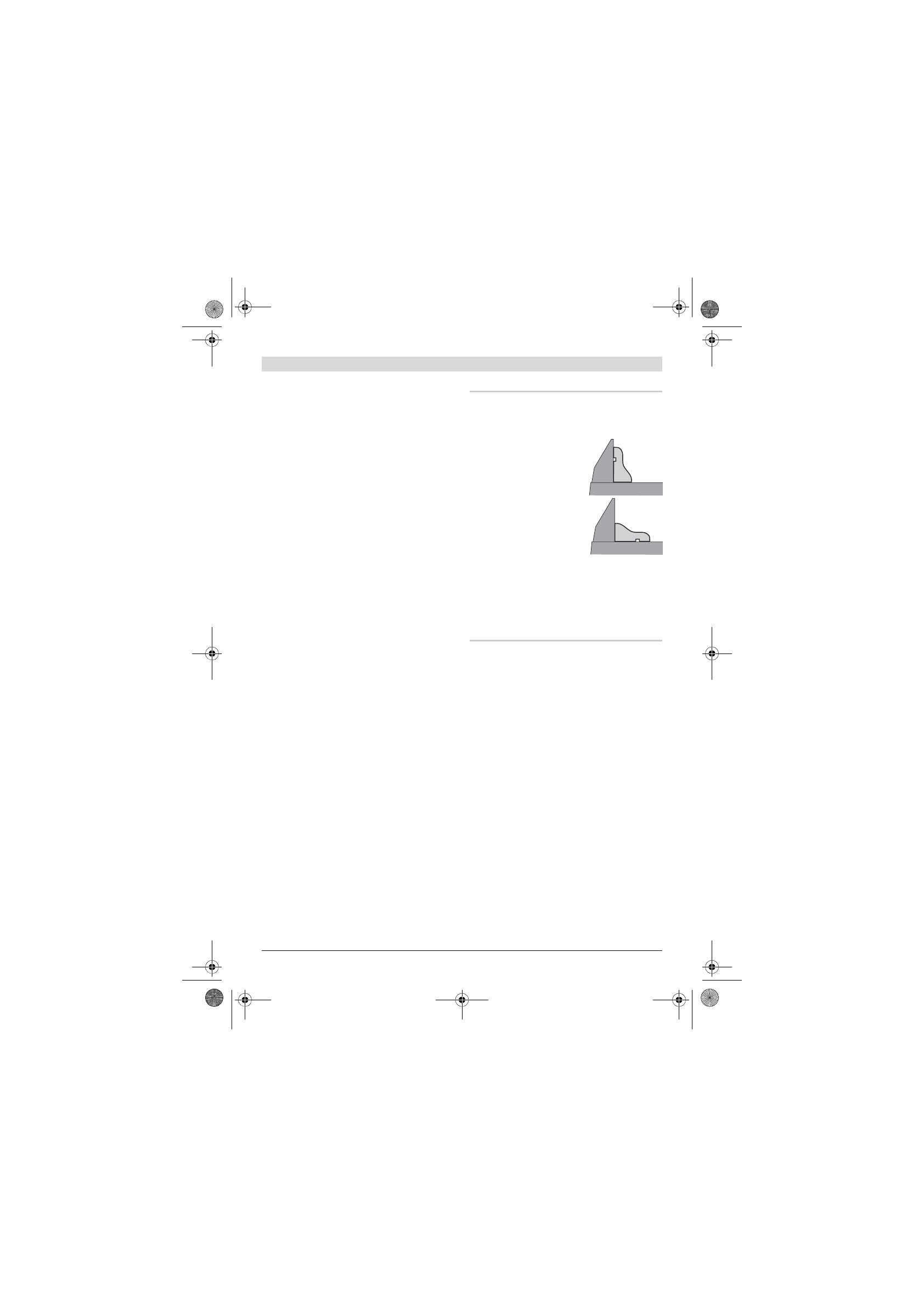

Trabalhar tramelas perfiladas

Tramelas perfiladas podem ser trabalhadas de
duas maneiras:

Além disso, é possível executar cortes com ou
sem movimento de tracção, independente da
largura da tramela perfilada.
Sempre deverá testar o ângulo de meia-esqua-
dria ajustado num pedaço de madeira que for
deitar fora.

Transporte (veja figura P)

Antes de um transporte da ferramenta eléctrica
é necessário executar os seguintes passos:
– Colocar a ferramenta eléctrica na posição de

transporte.

– Encaixar as extensões da mesa de serra

14

nas fixações  dianteiras

28

 da ferramenta

eléctrica.

– Remover todos os acessórios que não estão

montados firmemente na ferramenta eléctri-
ca.
Se possível, as lâminas de serra não utiliza-
das devem ser colocadas dentro de um reci-
piente fechado durante o transporte.

– Transportar a ferramenta eléctrica pelo pu-

nho de transporte

24

 ou pelas cavidades

27

na lateral da mesa de serrar.

f

A ferramenta eléctrica só deve ser trans-
portada pelos dispositivos de transporte e
jamais pelos dispositivos de protecção.

– encostado no carril

limitador

– apoiadas de forma plana

sobre a mesa de serrar
