 Deutsch |

23

Bosch Power Tools

1 609 929 W43 | (22/7/10)

– Stellen Sie den gewünschten Gehrungswin-

kel ein.

– Ziehen Sie den Werkzeugarm soweit von der

Anschlagschiene

15

 weg, bis das Sägeblatt

vor dem Werkstück ist.

– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Hebel

3

 und führen Sie

den Werkzeugarm mit dem Handgriff

1

 lang-

sam nach unten.

– Drücken Sie nun den Werkzeugarm in Rich-

tung Anschlagschiene

15

 und sägen Sie das

Werkstück mit gleichmäßigem Vorschub
durch.

– Schalten Sie das Elektrowerkzeug aus und

warten Sie bis das Sägeblatt komplett zum
Stillstand gekommen ist.

– Führen Sie den Werkzeugarm langsam nach

oben.

Tiefenanschlag einstellen (Nut sägen)
 (siehe Bild N)

Der Tiefenanschlag muss verstellt werden,
wenn Sie eine Nut sägen wollen.
– Schwenken Sie den Werkzeugarm am Hand-

griff

1

 in die Position, bei der die gewünschte

Nut-Tiefe erreicht wird.

– Schrauben Sie den Tiefenanschlag

18

 im Uhr-

zeigersinn bis das Schraubenende den Ge-
häuseanschlag

42

 berührt.

– Führen Sie den Werkzeugarm langsam nach

oben.

Einlegeplatte auswechseln (siehe Bild O)

Die rote Einlegeplatte

11

 kann nach längerem

Gebrauch des Elektrowerkzeugs verschleißen.
Wechseln Sie defekte Einlegeplatten aus.
– Bringen Sie das Elektrowerkzeug in Arbeits-

stellung.

– Schrauben Sie die Schrauben

43

 mit einem

Kreuzschlitzschraubendreher heraus und
entnehmen Sie die alte Einlegeplatte.

– Legen Sie die neue Einlegeplatte ein und

schrauben Sie alle Schrauben

43

 wieder fest.

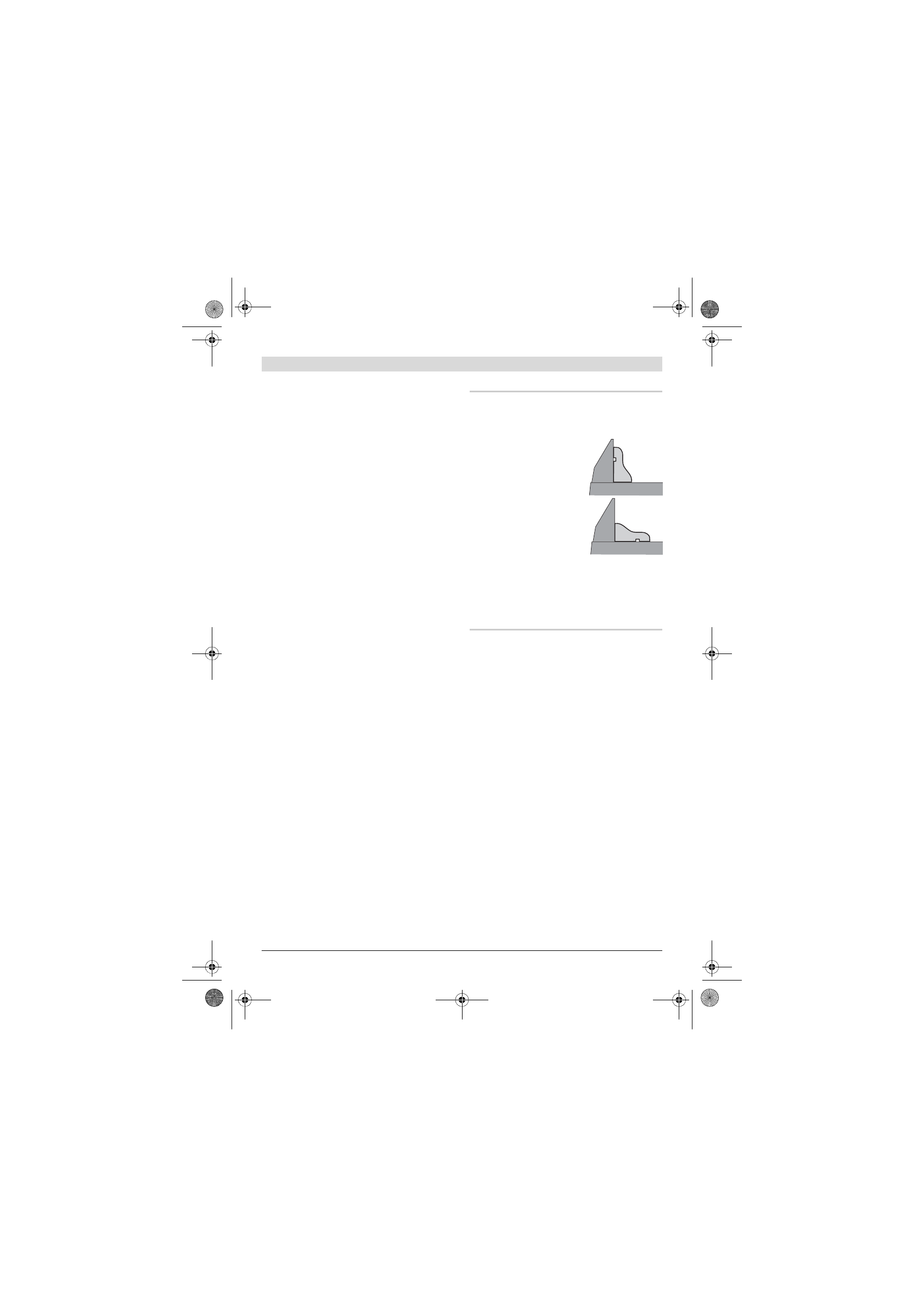

Profilleisten bearbeiten

Profilleisten können Sie auf zwei verschiedene
Arten bearbeiten:

Des Weiteren können Sie abhängig von der Brei-
te der Profilleiste die Schnitte mit oder ohne
Zugbewegung ausführen.
Probieren Sie den eingestellten Gehrungswinkel
immer zuerst an einem Abfallholz aus.

Transport (siehe Bild P)

Vor einem Transport des Elektrowerkzeugs müs-
sen Sie folgende Schritte durchführen:
– Bringen Sie das Elektrowerkzeug in Trans-

portstellung.

– Stecken Sie die Sägetischverlängerungen

14

in die vorderen Aufnahmen

28

 des Elektro-

werkzeugs.

– Entfernen Sie alle Zubehörteile, die nicht fest

an dem Elektrowerkzeug montiert werden
können.
Legen Sie unbenutzte Sägeblätter zum
Transport wenn möglich in einen geschlosse-
nen Behälter.

– Tragen Sie das Elektrowerkzeug am Trans-

portgriff

24

 oder greifen Sie in die Griffmul-

den

27

 seitlich am Sägetisch.

f

Verwenden Sie beim Transportieren des
Elektrowerkzeugs nur die Transportvorrich-
tungen und niemals die Schutzvorrichtun-
gen.

– gegen die Anschlag-

schiene angestellt

– flach liegend auf dem

Sägetisch
