Українська

 |

273

Bosch Power Tools

1 609 929 W43 | (22/7/10)

–

Вимкніть електроприлад і зачекайте, поки
пиляльний диск повністю не зупиниться.

–

Повільно підніміть кронштейн робочого
інструмента.

Розпилювання з горизонтальним
пересуванням супорта

–

Для розпилювання з використанням
підтягувального пристрою

41

 (широкі

заготовки) треба послабити фіксуючий
гвинт

26

, якщо він затягнутий.

–

Затисніть оброблювану заготовку
відповідно до її розмірів.

–

Встановіть необхідний кут розпилювання.

–

Відведіть кронштейн робочого інструмента
від упорної планки

15

 настільки, щоб

пиляльний диск знаходився перед
оброблюваною заготовкою.

–

Увімкніть електроприлад.

–

Натисніть важіль

3

 і, взявшись за рукоятку

1

, повільно опустіть кронштейн робочого

інструмента.

–

Тепер притисніть кронштейн робочого
інструмента в напрямку упорної планки

15

та розпилюйте оброблювану заготовку з
рівномірною подачею.

–

Вимкніть електроприлад і зачекайте, поки
пиляльний диск повністю не зупиниться.

–

Повільно підніміть кронштейн робочого
інструмента.

Настроювання обмежувача глибини
(випилювання пазів)
  (див. мал. N)

Якщо Ви збираєтесь випилювати пази,
обмежувач глибини необхідно перенастроїти.

–

Відхиліть кронштейн робочого інструмента
за допомогою рукоятки

1

 в положення, при

якому досягається необхідна глибина паза.

–

Закручуйте обмежувач глибини

18

 за

стрілкою годинника до тих пір, поки кінець
гвинта не торкнеться упора на корпусі

42

.

–

Повільно підніміть кронштейн робочого
інструмента угору.

Заміна вставного щитка (див. мал. О)

При тривалій експлуатації електроприладу
червоний вставний щиток

11

 може

зношуватися.

Зношені вставні щитки треба поміняти.

–

Встановіть електроприлад в робоче
положення.

–

За допомогою хрестоподібної викрутки
викрутіть гвинти

43

 і витягніть старий

вставний щиток.

–

Поставте новий вставний щиток та знову
закрутіть усі гвинти

43

.

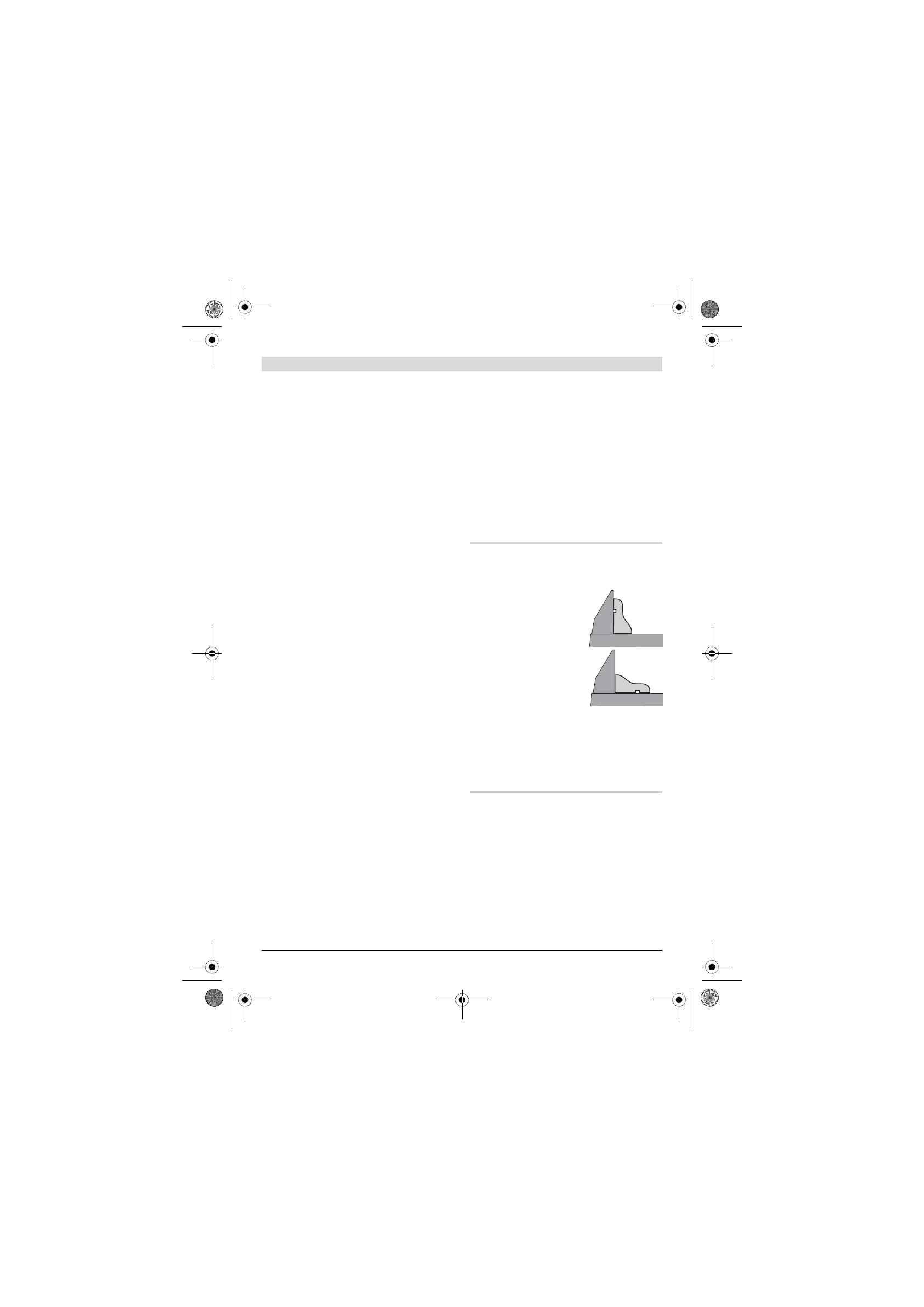

Обробка профільний рейок

Профільні рейки можна обробляти двома
способами:

Крім того, в залежності від ширини профільної
рейки розпилювання можна здійснювати з
підтягуванням або без нього.

Спочатку перевірте встановлений кут
розпилювання на непотрібному куску
деревини.

Транспортування (див. мал. Р)

Перш ніж транспортувати електроприлад,
треба виконати такі дії:

–

Встановіть електроприлад в положення як
для транспортування.

–

Вставте подовжувачі стола

14

 в передні

кріплення

28

 на електроінструменті.

–

Зніміть все приладдя, яке не можна міцно
монтувати на електроприладі.
За можливістю переносьте пиляльні диски,
якими Ви не користуєтеся, в закритих
ємностях.

–

вертикальне пристав-
лення до упорної шини

–

горизонтальне розташу-
вання на столі
