Česky

 |

215

Bosch Power Tools

1 609 929 W43 | (22/7/10)

Nastavení hloubkového dorazu (řezání drážky)
 (viz obr. N)

Hloubkový doraz se musí přestavit, pokud
chcete řezat drážku.

–

Natočte nástrojové rameno za rukojeť

1

 do

polohy, při které se dosáhne požadované
hloubky drážky.

–

Šroubujte hloubkový doraz

18

 ve směru

hodinových ručiček, až se konec šroubu
dotýká dorazu

42

 na tělese.

–

Nástrojové rameno uveďte pomalu nahoru.

Výměna vkládací desky (viz obr. O)

Červená vkládací deska

11

 se může po delším

používání elektronářadí opotřebovat.

Vadné vkládací desky vyměňte.

–

Dejte elektronářadí do pracovní polohy.

–

Vyšroubujte šrouby

43

 pomocí křížového

šroubováku a staré vkládací desky vyjměte.

–

Vložte novou vkládací desku a všechny
šrouby

43

 opět zašroubujte.

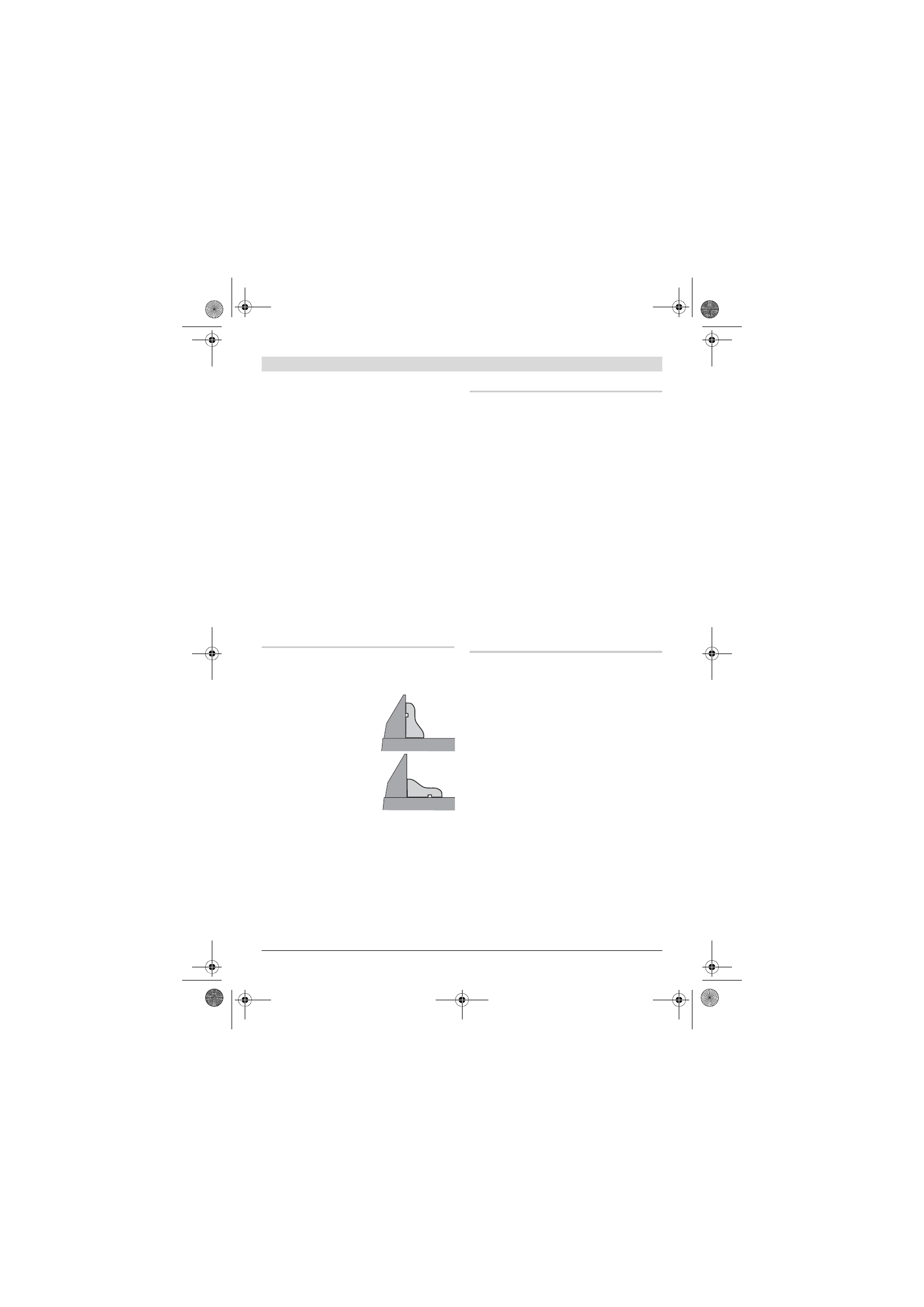

Opracování profilových lišt

Profilové lišty můžete opracovávat dvěma
různými způsoby:

Dále můžete v závislosti na šířce profilové lišty
realizovat řezy se zákluzem nebo bez zákluzu.

Nastavený šikmý úhel vyzkoušejte vždy nejprve
na odpadovém dřevu.

Přeprava (viz obr. P)

Před přepravou elektronářadí musíte provést
následující kroky:

–

Dejte elektronářadí do přepravní polohy.

–

Prodloužení stolu pily

14

 nastrčte do

předních úchytek

28

 na elektronářadí.

–

Odstraňte všechny díly příslušenství, které
nelze pevně namontovat na elektronářadí.
Nepoužívané pilové kotouče ukládejte pro
přepravu pokud možno do uzavřeného
zásobníku.

–

Elektronářadí přenášejte za přepravní
držadlo

24

 nebo uchopte v prohlubních pro

uchopení

27

 na bocích stolu na pilu.

f

Při přepravování elektronářadí použijte
pouze přepravní ústrojí a nikdy ochranná
zařízení.

Údržba a servis

Údržba a čištění

f

Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.

Pokud dojde i přes pečlivou výrobu a náročné
kontroly k poruše stroje, svěřte provedení
opravy autorizovanému servisnímu středisku
pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních
dílů nezbytně prosím uvádějte 10-místné objed-
nací číslo podle typového štítku elektronářadí.

Čištění

Udržujte elektronářadí a větrací otvory čisté, aby
se pracovalo dobře a bezpečně.

Kyvný ochranný kryt se musí vždy volně
pohybovat a samostatně uzavírat. Udržujte
proto oblast okolo kyvného ochranného krytu
neustále čistou.

Po každém pracovním procesu odstraňte prach
a třísky vyfoukáním tlakovým vzduchem nebo
pomocí štětce.

Vodící váleček

6

 pravidelně čistěte.

–

postavené proti dorazové
liště

–

ležící plochou na stole
pily
