 Français |

51

Bosch Power Tools

1 609 929 W43 | (22/7/10)

Sciage avec mouvement de traction

– Pour les coupes avec dispositif de traction

41

 (pièces larges), desserrez la vis de serra-

ge

26

 au cas où celle-ci serait serrée.

– Serrez la pièce à travailler conformément à

ses dimensions.

– Réglez l’angle d’onglet souhaité.
– Retirez le bras d’outil de la butée

15

 jusqu’à

ce que la lame de scie se trouve devant la piè-
ce à travailler.

– Mettez l’outil électroportatif en fonctionne-

ment.

– Appuyez sur le levier

3

 et poussez lentement

vers le bas le bras d’outil avec la manette

1

.

– Poussez ensuite le bras d’outil vers la butée

15

 et sciez complètement la pièce en appli-

quant une vitesse d’avance régulière.

– Arrêtez l’outil électroportatif et attendez l’ar-

rêt complet de la lame de scie.

– Poussez le bras de l’outil lentement vers le

haut.

Réglage de la butée de profondeur
(sciage de rainure) (voir figure N)

La butée de profondeur doit être modifiée si
vous voulez scier une rainure.
– Basculez le bras d’outil avec la manette

1

dans la position dans laquelle la profondeur
de rainure souhaitée est atteinte.

– Vissez la butée de profondeur

18

 dans le

sens des aiguilles d’une montre jusqu’à ce
que l’extrémité de la vis touche la butée du
carter

42

.

– Poussez le bras de l’outil lentement vers le

haut.

Remplacez la plaque de support (voir figure O)

Il est possible que la plaque de support rouge

11

 s’use après une utilisation prolongée.

Remplacez les plaques défectueuses.
– Mettez l’outil électroportatif dans la position

de travail.

– Dévissez les vis

43

 à l’aide d’un tournevis en

croix et sortez la vieille plaque.

– Introduisez la nouvelle plaque et resserrez

toutes les vis

43

.

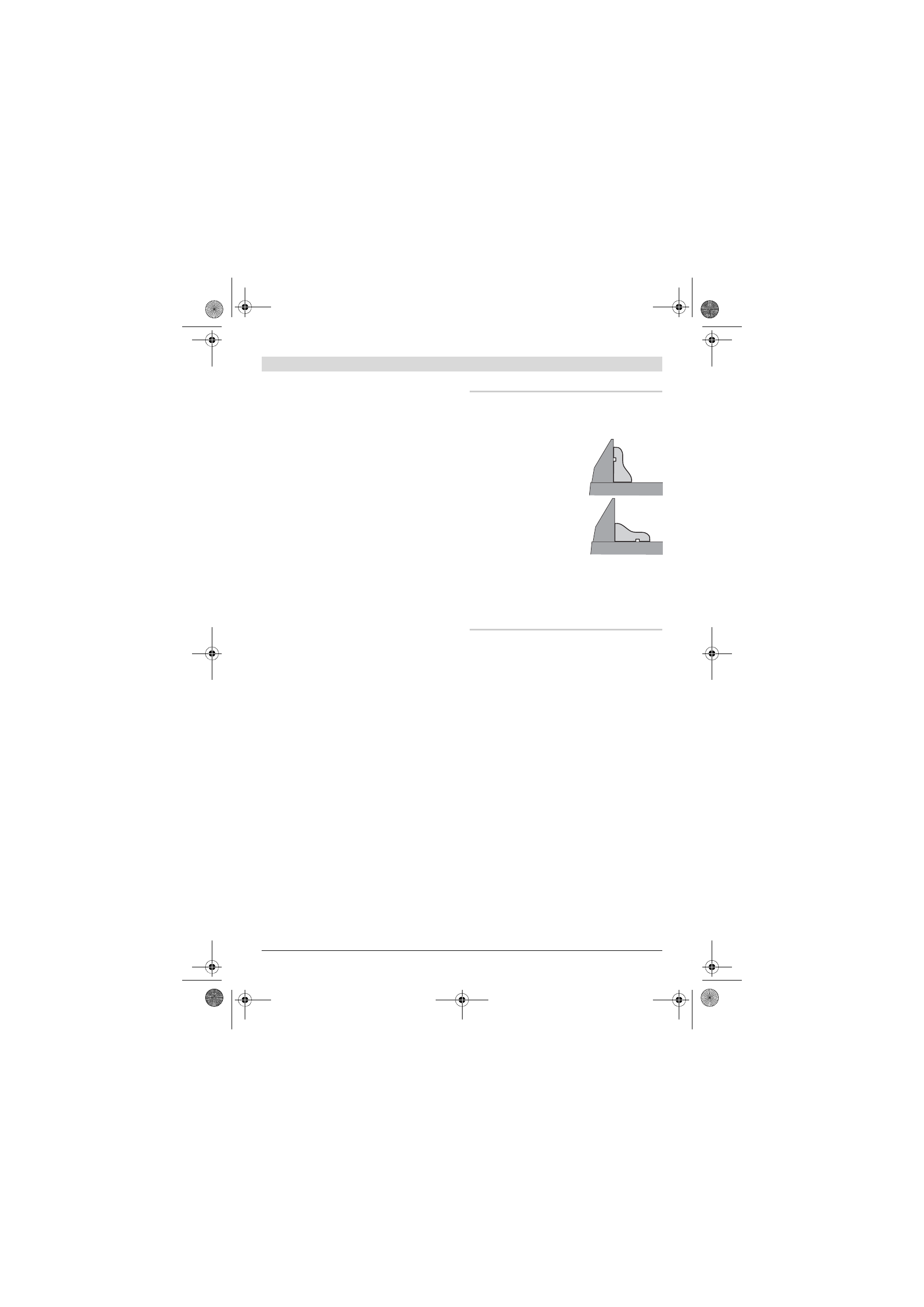

Travailler les liteaux profilés

Il est possible de travailler les liteaux profilés de
deux façons :

En outre, en fonction de la largeur du liteau pro-
filé, il est possible d’effectuer les coupes avec
ou sans mouvement de traction.
Essayez toujours l’angle d’onglet réglé avec des
déchets de bois.

Transport (voir figure P)

Avant de transporter l’outil électroportatif, pro-
cédez comme suit :
– Mettez l’outil électroportatif dans la position

de transport.

– Enfoncez les rallonges de la table de sciage

14

 dans les fixations avant

28

 de l’outil élec-

troportatif.

– Enlevez tous les accessoires qui ne peuvent

pas être montés fermement sur l’outil élec-
troportatif.
Transporter les lames de scie, si possible,
dans un conteneur fermé.

– Portez l’outil électroportatif par la poignée

de transport

24

 ou par les poignées encas-

trées

27

 latérales sur la table.

f

Pour transporter l’outil électroportatif,
n’utilisez que les dispositifs de transport et
jamais les dispositifs de protection.

– positionnés contre la

butée

– placés à plat sur la table

de sciage
