Polski

1 609 929 W43 | (22/7/10)

Bosch Power Tools

–

Wyłączyć elektronarzędzie i odczekać aż
tarcza pilarska zatrzyma się całkowicie.

–

Przesunąć głowicę powoli do góry.

Cięcie z ciągnięciem

–

W celu cięcia z pomocą przyciągarki

41

(szerokie przedmioty obrabiane) poluzować
śrubę mocującą

26

, jeżeli była dokręcona.

–

Unieruchomić przedmiot obrabiany
uwzględniając jego wymiary.

–

Ustawić żądany kąt cięcia.

–

Odciągnąć głowicę na taką odległość od
ogranicznika cięcia

15

, aż tarcza pilarska

znajdzie się przed przedmiotem obrabianym.

–

Włączyć elektronarzędzie.

–

Wcisnąć dźwignię

3

 i wolno poprowadzić do

dołu głowicę elektronarzędzia, pociągając za
uchwyt

1

.

–

Przycisnąć głowicę w kierunku ogranicznika
cięcia

15

 i przepiłować przedmiot obrabiany

z równomiernym posuwem.

–

Wyłączyć elektronarzędzie i odczekać aż
tarcza pilarska zatrzyma się całkowicie.

–

Przesunąć głowicę powoli do góry.

Regulacja ogranicznika głębokości (wcinanie
rowków) (zob. rys. N)

W celu piłowania rowków należy przestawić
ogranicznik głębokości.

–

Odchylić głowicę elektronarzędzia przy
uchwycie

1

 do pozycji, przy której osiągnięta

zostaje pożądana głębokość rowka.

–

Wkręcić ogranicznik głębokości

18

 w

kierunku zgodnym z ruchem wskazówek
zegara tak, aby koniec wkrętu dotykał
prowadnicy

42

.

–

Przesunąć powoli głowicę do góry.

Wymiana podkładki (zob. rys. O)

Czerwona podkładka

11

 może zużyć się po

dłuższym użytkowaniu elektronarzędzia.

Należy wymienić uszkodzone podkładki.

–

Ustawić elektronarzędzie w pozycji roboczej.

–

Wykręcić śruby

43

 za pomocą wkrętaka

krzyżowego i wyjąć zużytą podkładkę.

–

Nałożyć nową podkładkę i dokręcić
wszystkie śruby

43

.

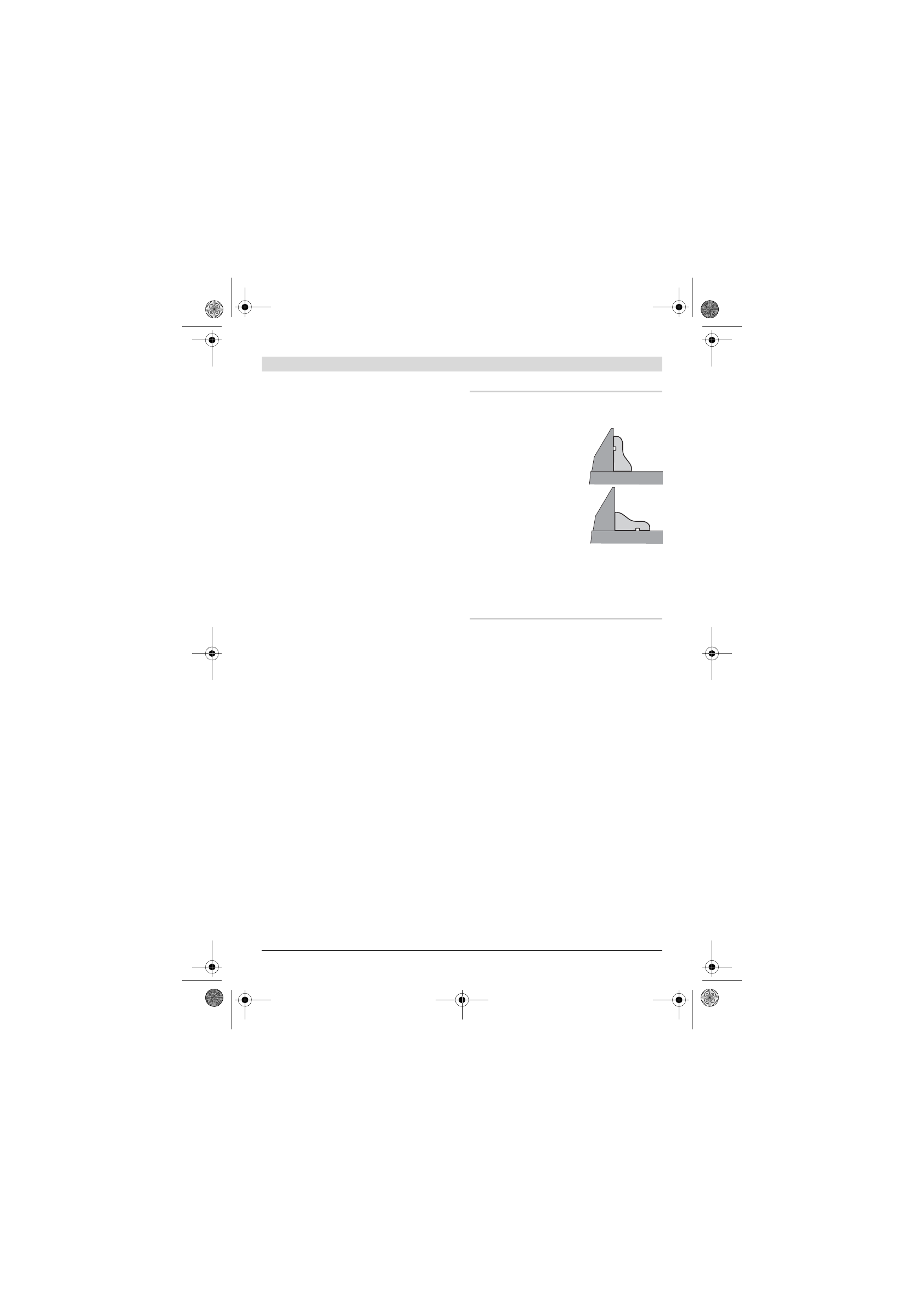

Obróbka listew profilowanych

Listwy profilowe można ciąć w dwojaki sposób:

Ponadto, w zależności od szerokości listwy
profilowej, można wykonywać cięcia z posuwem
lub bez posuwu.

Wypróbować zawsze ustawiony kąt cięcia
najpierw na resztce listwy.

Transport (zob. rys. P)

Przed transportem elektronarzędzia należy
wykonać następujące kroki:

–

Ustawić elektronarzędzie w pozycji
transportowej.

–

Wstawić przedłużki stołu

14

 do przednich

uchwytów

28

 elektronarzędzia.

–

Należy zdjąć wszystkie elementy osprzętu,
których nie można stabilnie przymocować do
elektronarzędzia.

Przed przystąpieniem do transportu należy
nieużyte tarcze pilarskie w razie możliwości
umieścić w zamykanym pojemniku.

–

Przenosić elektronarzędzie trzymając za
uchwyt transportowy

24

 lub umieszczając

palce w zagłębieniach

27

 z boku stołu

pilarskiego.

f

Podczas transportu elektronarzędzia
należy używać wyłącznie urządzeń
transportowych, nigdy nie wolno używać w
tym celu urządzeń zabezpieczających.

–

pionowo przy ogranicz-
niku cięcia

–

ułożone płasko na stole
pilarskim
