 | Español

1 609 929 W43 | (22/7/10)

Bosch Power Tools

Cortes sin desplazamiento horizontal
 (ver figura M)

– Para realizar cortes sin un desplazamiento

horizontal de la hoja de sierra (piezas de tra-
bajo estrechas) afloje, si procede, el tornillo
de fijación

26

. Aproxime completamente el

brazo de la herramienta a la regleta tope

15

y apriete el tornillo de fijación

26

.

– Sujete la pieza de trabajo considerando sus

dimensiones.

– Ajuste el ángulo de inglete deseado.
– Conecte la herramienta eléctrica.
– Presione la palanca

3

 y descienda lentamen-

te el brazo de la herramienta tirando de la
empuñadura

1

.

– Sierre la pieza de trabajo con un avance uni-

forme.

– Desconecte la herramienta eléctrica y espere

a que la hoja de sierra se haya detenido por
completo.

– Guíe lentamente, hacia arriba, el brazo de la

herramienta.

Cortes con desplazamiento horizontal

– Para realizar cortes utilizando el dispositivo

de desplazamiento

41

 (para piezas anchas)

afloje el tornillo de fijación

26

, en el caso de

que éste estuviese apretado.

– Sujete la pieza de trabajo considerando sus

dimensiones.

– Ajuste el ángulo de inglete deseado.
– Tire del brazo de la herramienta para sepa-

rarlo respecto a la regleta tope

15

 de manera

que la hoja de sierra quede frente a la pieza.

– Conecte la herramienta eléctrica.
– Presione la palanca

3

 y descienda lentamen-

te el brazo de la herramienta tirando de la
empuñadura

1

.

– Empuje entonces el brazo de la herramienta

en dirección a la regleta tope

15

 para serrar

la pieza con un avance uniforme.

– Desconecte la herramienta eléctrica y espere

a que la hoja de sierra se haya detenido por
completo.

– Guíe lentamente, hacia arriba, el brazo de la

herramienta.

Ajuste del tope de profundidad (serrado de
ranuras)  (ver figura N)

Si desea serrar una ranura es preciso ajustar pri-
mero el tope de profundidad.
– Gire hacia abajo el brazo de la herramienta

con la empuñadura

1

 hasta conseguir la posi-

ción correspondiente al fondo de ranura de-
seado.

– Gire en el sentido de las agujas del reloj el to-

pe de profundidad

18

 hasta conseguir que el

extremo del tornillo alcance a tocar el tope
en la carcasa

42

.

– Guíe lentamente, hacia arriba, el brazo de la

herramienta.

Cambio de la placa de inserción (ver figura O)

Después de un uso prolongado de la herramien-
ta eléctrica, puede que llegue a ser excesivo el
desgaste de la placa de inserción roja

11

.

Sustituya las placas de inserción si estuviesen
defectuosas.
– Coloque la herramienta eléctrica en la posi-

ción de trabajo.

– Afloje completamente los tornillos

43

 con un

destornillador de estrella y retire la placa de
inserción desgastada.

– Coloque la placa de inserción nueva y vuelva

a enroscar todos los tornillos

43

.

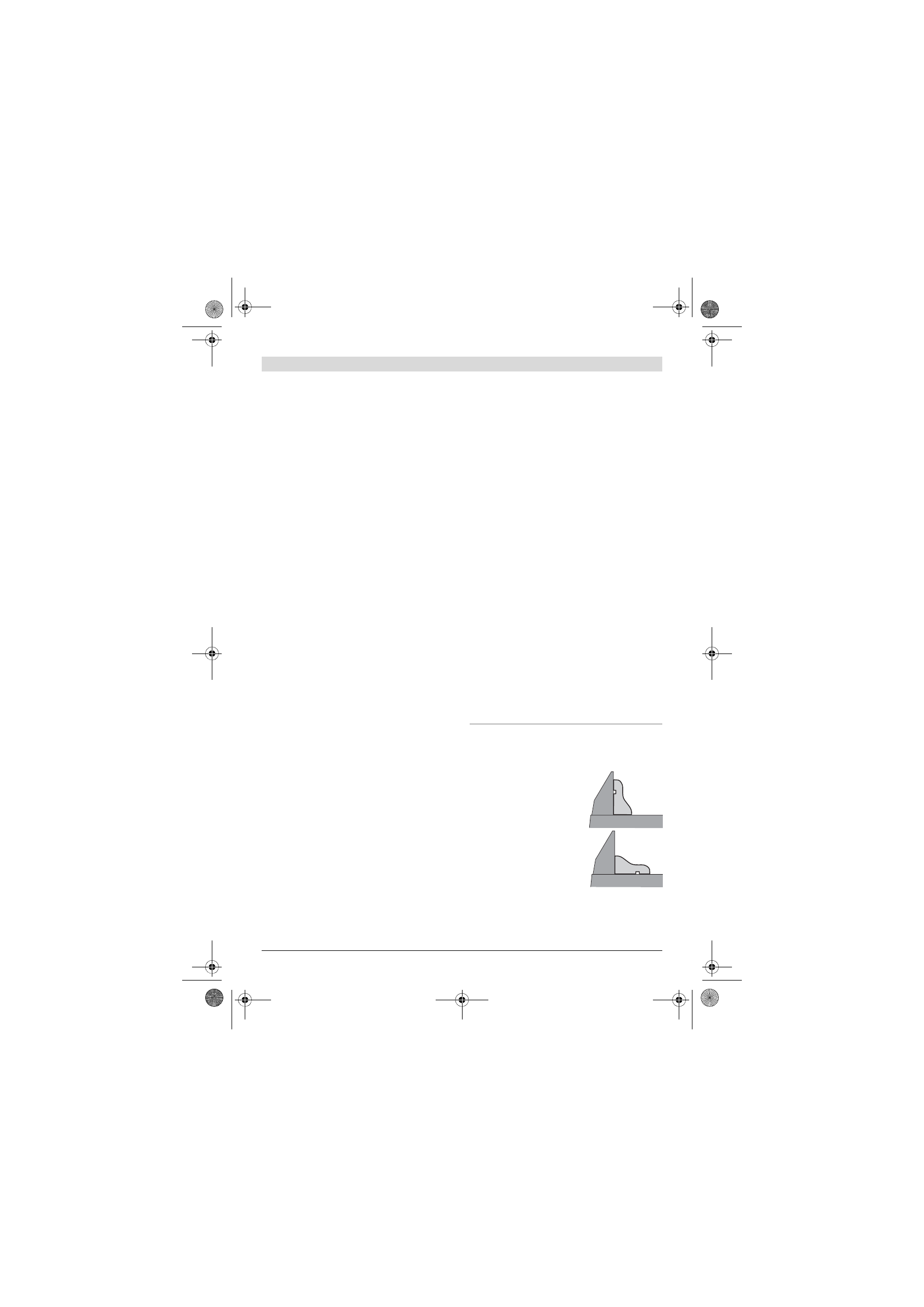

Corte de listones perfilados

Los listones perfilados pueden cortarse siguien-
do dos procedimientos diferentes:

Además, según la anchura del perfil, los cortes
pueden realizarse con o sin desplazamiento a
tracción de la hoja de sierra.

– Apoyado contra la regleta

tope

– Colocado plano sobre la

mesa de corte
