Hrvatski

 |

343

Bosch Power Tools

1 609 929 W43 | (22/7/10)

–

Pritisnite sada krak alata u smjeru granične
vodilice

15

 i prorežite izradak jednoličnim

posmakom.

–

Isključite električni alat i pričekajte da se list
pile potpuno zaustavi.

–

Vodite krak alata polako prema gore.

Namještanje graničnika dubine (piljenje utora)
 (vidjeti sliku N)

Graničnik dubine mora se regulirati ako želite
piliti utor.

–

Zakrenite krak alata na ručci

1

 u položaj u

kojem će se postići tražena dubina utora.

–

Uvijte graničnik dubine

18

 u smjeru kazaljke

na satu, sve dok završetak vijka ne dodirne
graničnik kućišta

42

.

–

Vodite krak alata polako prema gore.

Zamjena uložne ploče (vidjeti sliku O)

Crvena uložna ploča

11

 može se istrošiti nakon

dulje uporabe električnog alata.

Zamijenite neispravne uložne ploče.

–

Dovedite električni alat u radni položaj.

–

Odvijte vijke

43

 sa križnim odvijačem i

uklonite uložnu ploču.

–

Umetnite novu uložnu ploču i ponovno
stegnite sve vijke

43

.

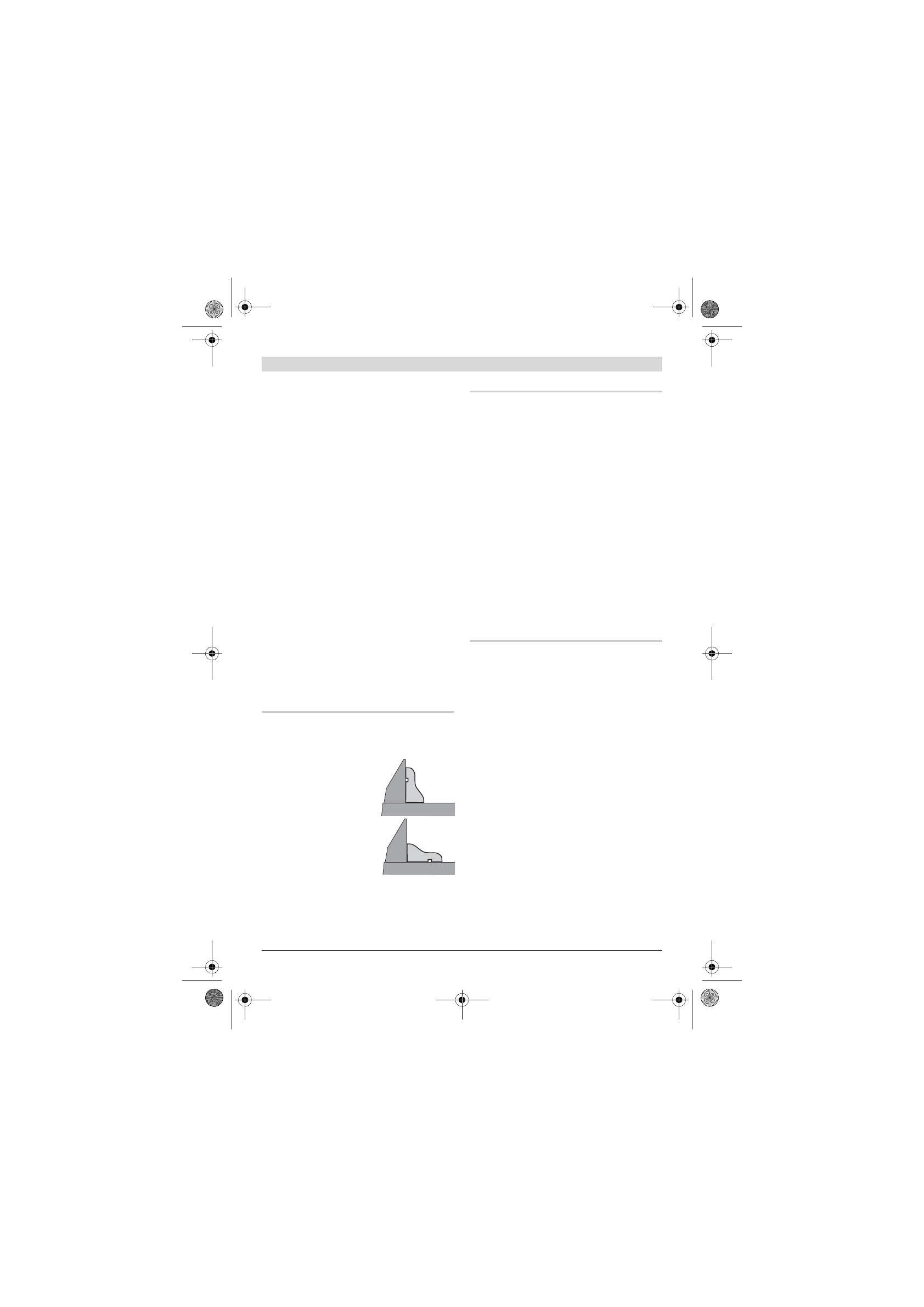

Obrada profilnih letvi

Profilne letve možete obrađivati na dva različita
načina:

Osim toga, ovisno od širine profilne letve,
rezove možete izvoditi sa ili bez vučnog
pomicanja.

Uvijek najprije izvršite probu sa namještenim
kutom kosog rezanja na otpadnom drvu.

Transport (vidjeti sliku P)

Prije transporta električnog alata moraju se
provesti slijedeće operacije:

–

Dovedite električni alat u transportni položaj.

–

Utaknite produžetke stola za piljenje

14

 u

prednje stezače

28

 električnog alata.

–

Uklonite sve dijelove pribora koji se ne mogu
čvrsto montirati na električni alat.
Nekorištene listove pile prije transporta po
mogućnosti spremite u zatvoreni sanduk.

–

Električni alat nosite na transportnoj ručki

24

ili zahvatite u udubljenje za držanje

27

, bočno

na stolu za piljenje.

f

Kod transportiranja električnog alata
koristite samo transportne naprave, a
nikada zaštitne naprave.

Održavanje i servisiranje

Održavanje i čišćenje

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

Ako bi električni alat unatoč brižljivih postupaka
izrade i ispitivanja ipak prestao raditi, popravak
treba prepustiti ovlaštenom servisu za Bosch
električne alate.

Za slučaj povratnih upita ili naručivanja rezerv-
nih dijelova, molimo vas neizostavno navedite
10-znamenkasti kataloški broj sa tipske pločice
električnog alata.

Čišćenje

Električni alat i otvore za hlađenje održavajte
čistim kako bi se moglo dobro i sigurno raditi.

Njišući štitnik mora se uvijek moći slobodno
pomicati i sam od sebe zatvarati. Zbog toga
područje oko njišućeg štitnika uvijek održavajte
čistim.

Nakon svake radne operacije očistite prašinu i
strugotinu puhanjem komprimiranim zrakom ili
četkom.

Čistite redovito klizni valjčić

6

.

–

postavljena prema
graničnoj vodilici

–

plošno položena na stol
za piljenje
