Eesti

 |

355

Bosch Power Tools

1 609 929 W43 | (22/7/10)

Tooriku

 minimaalne suurus:

(= kõik toorikud, mida saab komplekti kuuluva
pitskruviga

16

 kinnitada saekettast vasakule või

paremale poole):
100 x 40 mm (pikkus x laius)

Max lõikesügavus

(0

°

/0

°

): 40 mm

Ilma tõmbeliigutuseta saagimine (järkamine)
  (vt joonist M)

–

Ilma tõmbeliigutuseta lõigete jaoks (väikesed
toorikud) vabastage lukustuskruvi

26

, juhul

kui see on kinni keeratud. Lükake seadme
haar lõpuni juhtrööpa

15

 suunas ja keerake

lukustuskruvi

26

 uuesti kinni.

–

Kinnitage toorik vastavalt mõõtmetele.

–

Reguleerige välja soovitud kaldenurk.

–

Lülitage seade sisse.

–

Vajutage hoovale

3

 ja viige samaaegselt

seadme haar käepädemest

1

 aeglaselt alla.

–

Saagige toorik ühtlase ettenihkega läbi.

–

Lülitage seade välja ja oodake, kuni saeketas
on täielikult seiskunud.

–

Viige seadme haar aeglaselt üles.

Tõmbeliigutusega saagimine

–

Tõmbeseadise

41

 abil teostatavate lõigete

jaoks (laiad toorikud) vabastage
lukustuskruvi

26

, juhul kui see on kinni.

–

Kinnitage toorik vastavalt mõõtmetele.

–

Reguleerige välja soovitud kaldenurk.

–

Tõmmake seadme haar juhtrööpast

15

eemale, kuni saeketas on tooriku ees.

–

Lülitage seade sisse.

–

Vajutage hoovale

3

 ja viige samaaegselt

seadme haar käepädemest

1

 aeglaselt alla.

–

Suruge nüüd seadme haara juhtrööpa

15

suunas ja saagige toorik ühtlase ettenihkega
läbi.

–

Lülitage seade välja ja oodake, kuni saeketas
on täielikult seiskunud.

–

Viige seadme haar aeglaselt üles.

Sügavuspiiriku seadistamine (Soone
saagimine) (vt  joonist N)

Sügavuspiirikut tuleb reguleerida, kui tahate
saagida soont.

–

Keerake seadme haar käepidemest

1

asendisse, mille puhul on soovitud
soonesügavus saavutatud.

–

Keerake sügavuspiirikut

18

 päripäeva, kuni

kruvi ots puudutab korpusepiiret

42

.

–

Viige seadme haar aeglaselt üles.

Vaheplaadi vahetamine (vt joonist O)

Punane vaheplaat

11

 võib seadme intensiivse

kasutuse järel kuluda.

Vahetage defektsed vaheplaadid välja.

–

Viige seade tööasendisse.

–

Keerake komplekti kuuluva
ristpeakruvikeerajaga välja kruvid

43

 ja

eemaldage vana vaheplaat.

–

Asetage kohale uus vaheplaat ja keerake kõik
kruvid

43

 uuesti kinni.

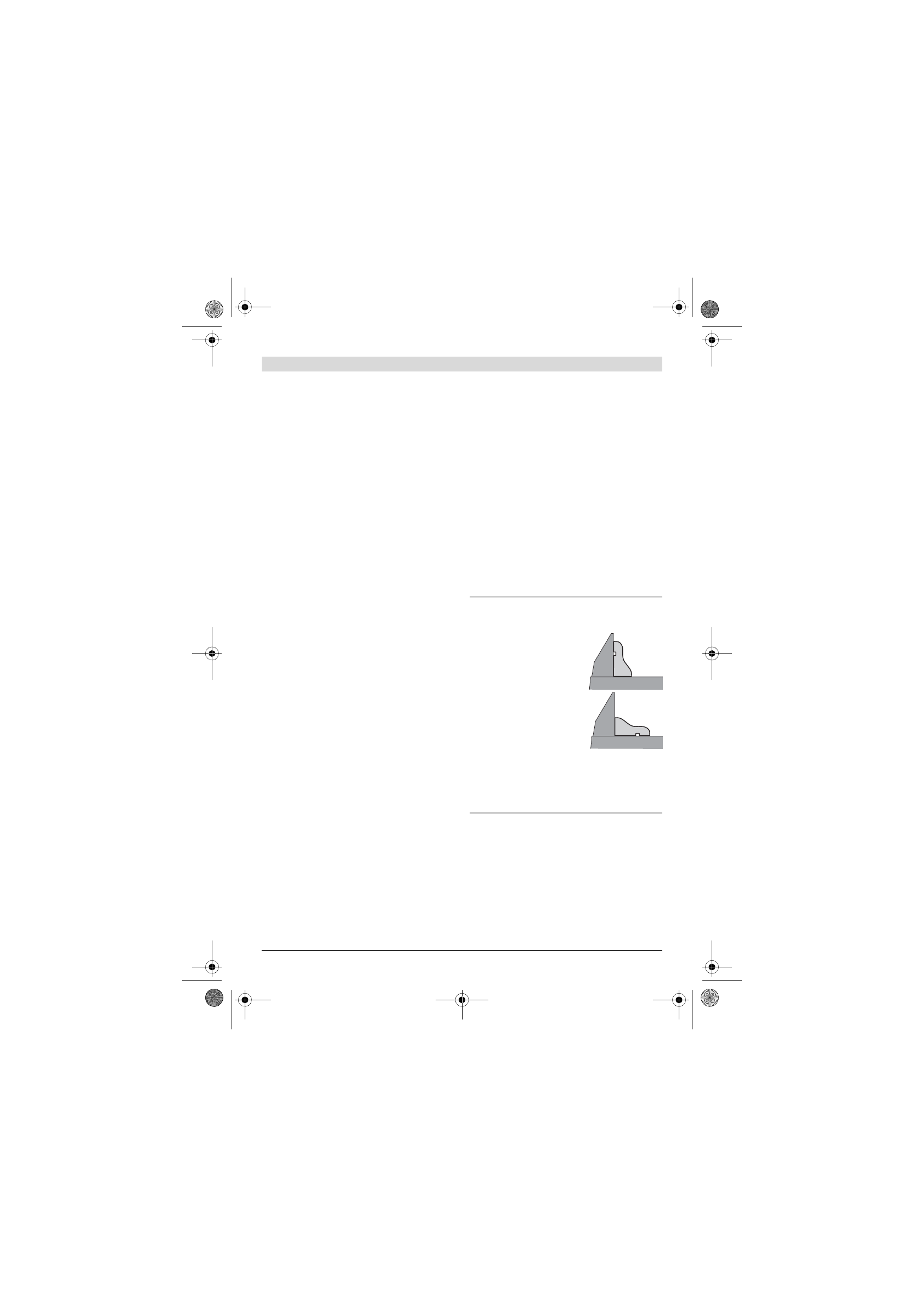

Profiilliistude töötlemine

Profiilliiste saab töödelda kahel erineval viisil:

Lisaks sellele saab sõltuvalt profiilliistu laiusest
lõikeid teha tõmbeliigutusega ja ilma.

Katsetage seadistatud kaldenurka alati
kõigepealt proovidetaili peal.

Teisaldamine (vt joonist P)

Enne seadme transportimist peate tegema
järgmist:

–

Viige seade transpordiasendisse.

–

Torgake pikendused

14

 seadme eesmistesse

avadesse

28

.

–

Eemaldage kõik lisatarvikud, mis ei ole
tugevasti seadme külge kinnitatud.
Enne transportimist asetage saekettad
võimaluse korral suletud mahutisse.

–

asetatuna juhtrööpa
vastu

–

asetatuna saepingile
