Slovensky

 |

229

Bosch Power Tools

1 609 929 W43 | (22/7/10)

Rezanie s ťahavým pohybom

–

Ak robíte rezy pomocou ťahacieho zariadenia

41

 (široké obrobky), uvoľnite aretačnú

skrutku

26

, ak je táto utiahnutá.

–

Upnite obrobok so zreteľom na jeho rozmery.

–

Nastavte požadovaný uhol zošikmenia.

–

Odtiahnite rameno nástroja od dorazovej
lišty

15

 tak ďaleko, aby sa pílový list

nachádzal pred obrobkom.

–

Zapnite ručné elektrické náradie.

–

Zatlačte na páku

3

 a spúšťajte rameno

nástroja pomocou rukoväte

1

 pomaly

smerom dole.

–

Tlačte teraz rameno nástroja smerom k
dorazovej lište

15

 a rovnomerným posuvom

prepíľte obrobok.

–

Elektrické náradie vypnite a vyčkajte, kým sa
pílový list úplne zastaví.

–

Pomaly posúvajte rameno nástroja smerom
hore.

Nastavenie hĺbkového dorazu (rezanie drážky)
 (pozri obrázok N)

Keď potrebujete rezať drážku, musíte nanovo
nastaviť hĺbkový doraz.

–

Za rukoväť

1

 vyklopte (vysuňte) rameno

nástroja do takej polohy, pri ktorej sa
dosiahne požadovaná hĺbka drážky.

–

Skrutkujte hĺbkový doraz

18

 v smere pohybu

hodinových ručičiek tak, aby sa koniec
skrutky dotýkal dorazovej plochy pre hĺbkový
doraz na telese náradia

42

.

–

Pomaly posúvajte rameno nástroja smerom
hore.

Výmena vkladacej platničky (pozri obrázok O)

Červená vkladacia platnička

11

 sa môže po

dlhšom používaní ručného elektrického náradia
opotrebovať.

Poškodené vkladacie platničky nahraďte
novými.

–

Dajte ručné elektrické náradie do pracovnej
polohy.

–

Pomocou krížového skrutkovača, ktorý tvorí
súčasť základnej výbavy náradia, vyskrutkujte
skrutky

43

 a demontujte starú vkladaciu

platničku.

–

Založte novú vkladaciu platničku a všetky
skrutky

43

 zaskrutkujte na pôvodné miesto.

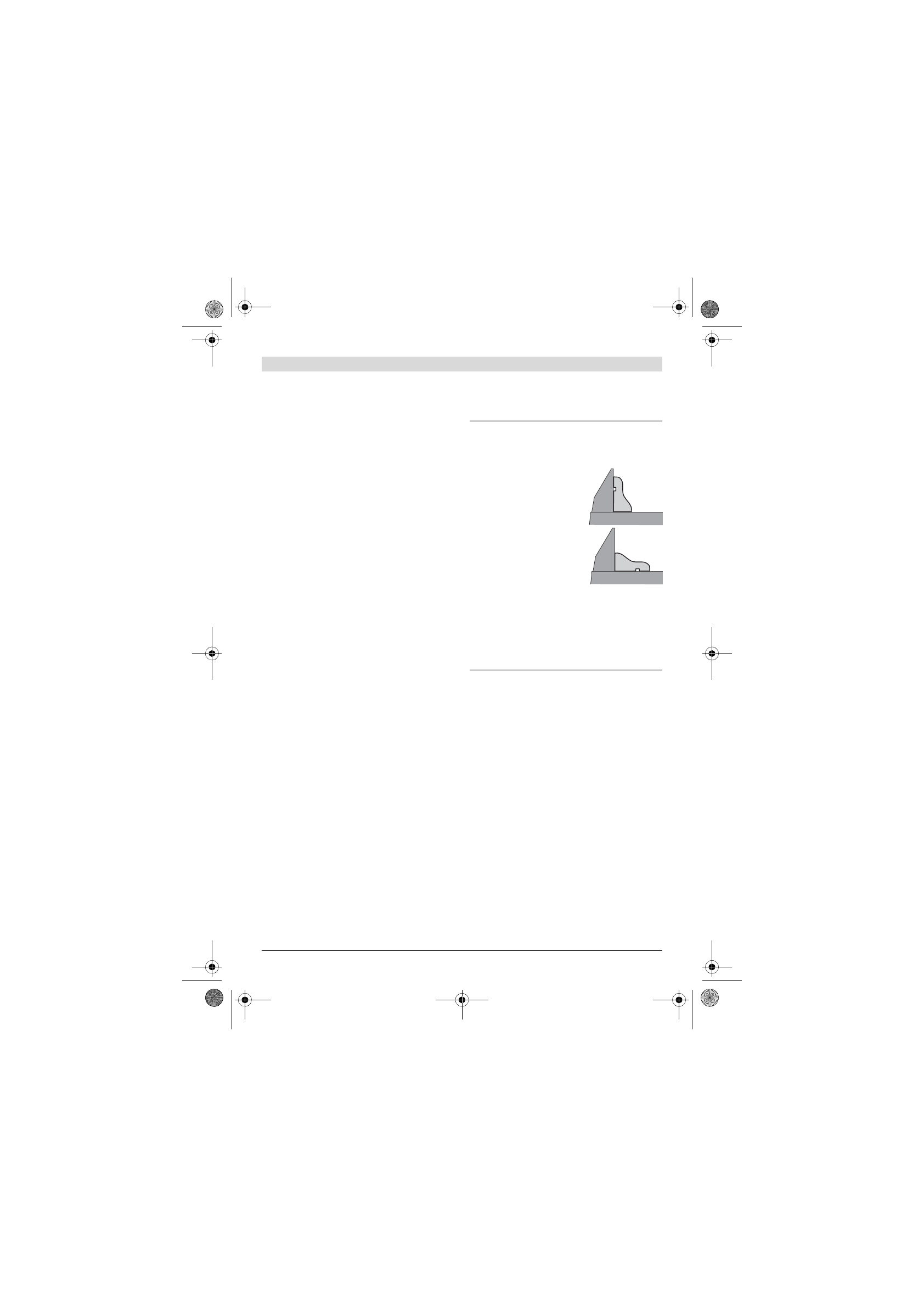

Obrábanie profilových líšt

Profilové lišty môžete opracovávať dvoma
rôznymi spôsobmi:

Potom môžete pokračovať v závislosti od šírky
profilovej lišty rezaním s ťahacím pohybom
alebo rezaním bez ťahacieho pohybu
(kapovaním).

Nastavený uhol zošikmenia si v každom prípade
vyskúšajte najprv na kúsku odpadového dreva.

Transport (pozri obrázok P)

Predtým, ako budete náradie prepravovať,
musíte vykonať nasledujúce kroky:

–

Dajte ručné elektrické náradie do
transportnej polohy.

–

Zasuňte predĺženia rezacieho stola

14

 do

predných upevňovcích prvkov

28

 ručného

elektrického náradia.

–

Odstráňte všetko príslušenstvo, ktoré
nemôže byť na ručnom elektrickom náradí
pevne namontované.

Nepoužívané pílové listy majte pri transporte
podľa možnosti uložené v nejakom
uzavretom obale.

–

Ručné elektrické náradie prenášajte za
rukoväť na prenášanie náradia

24

, alebo

siahnite rukami do priehlbín na prenášanie

27

 na bokoch rezacieho stola.

f

Pri preprave tohto elektrického náradia
používajte len transportné prvky náradia,
nikdy však nepoužívajte bezpečnostné
prvky náradia.

–

Nastavenia proti
dorazovej lište

–

S položením naplocho na
rezací stôl
