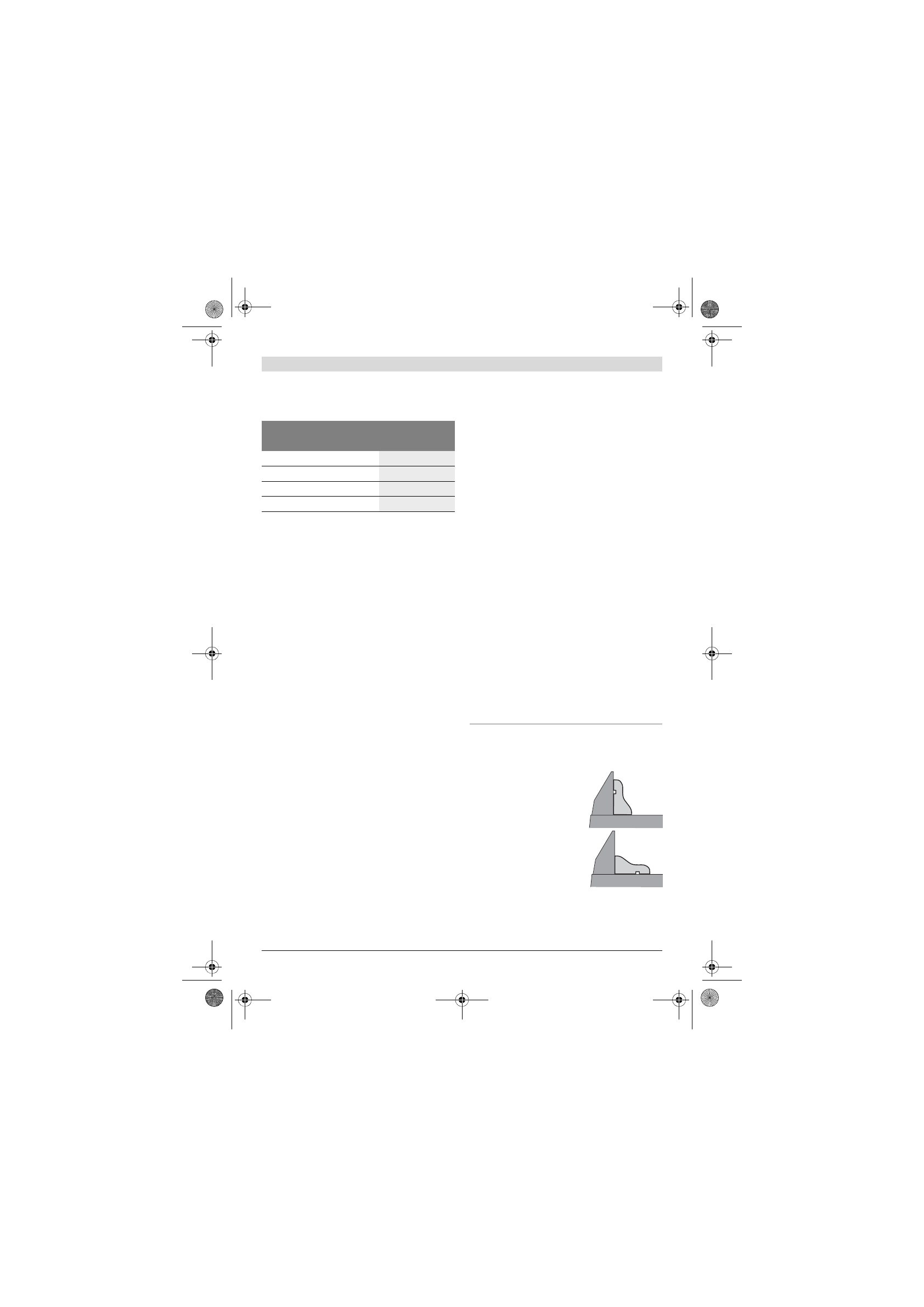

 Svenska |

135

Bosch Power Tools

1 609 929 W43 | (22/7/10)

Tillåtna mått på arbetsstycket
Största

 arbetsstycke:

Minsta

 arbetsstycke:

(= alla arbetsstycken som kan spännas fast till
höger eller till vänster om sågklingan med den
medföljande skruvtvingen

16

):

100 x 40 mm (längd x bredd)

max. sågdjup

(0 ° /0 ° ): 40 mm

Sågning utan dragrörelse (kapning)
 (se bild M)

– För snitt utan dragrörelse (små arbetsstyck-

en) lossa eventuellt åtdragen låsskruv

26

.

Skjut verktygsarmen mot anslag i riktning an-
slagsskenan

15

 och dra åter fast låsskruven

26

.

– Spänn fast arbetsstycket med hänsyn till di-

mensionerna.

– Ställ in önskad geringsvinkel.
– Koppla på elverktyget.
– Tryck på spaken

3

 och för verktygsarmen

med handtaget

1

 långsamt nedåt.

– Såga arbetsstycket med jämn matningshas-

tighet.

– Koppla från elverktyget och vänta till såg-

klingan stannat helt.

– Skjut verktygsarmen långsamt uppåt.

Sågning med dragrörelse

– För snitt med draganordningen

41

 (breda ar-

betsstycken) lossa eventuellt åtdragen lås-
skruv

26

.

– Spänn fast arbetsstycket med hänsyn till di-

mensionerna.

– Ställ in önskad geringsvinkel.
– Dra ut verktygsarmen så långt från anslags-

skenan

15

 att sågklingan står framför arbets-

stycket.

– Koppla på elverktyget.

– Tryck på spaken

3

 och för verktygsarmen

med handtaget

1

 långsamt nedåt.

– Tryck nu verktygsarmen i riktning mot an-

slagsskenan

15

 och såga arbetsstycket med

jämn matningshastighet.

– Koppla från elverktyget och vänta till såg-

klingan stannat helt.

– Skjut verktygsarmen långsamt uppåt.

Inställning av djupanslag (Spårsågning)
 (se bild N)

Djupanslaget måste justeras för spårsågning.
– Sväng verktygsarmen med handtaget

1

 till

det läge som ger önskat spårdjup.

– Skruva djupanslaget

18

 medurs tills skruv-

toppen berör stomanslaget

42

.

– Skjut verktygsarmen långsamt uppåt.

Byte av insatsplatta (se bild O)

Den röda inmatningsplattan

11

 kan slitas under

en längre tids användning av elverktyget.
Byt ut defekta inmatningsplattor.
– Ställ elverktyget i arbetsläge.
– Skruva bort skruvarna

43

 med en kryss-

spårsmejsel och ta ut den gamla inmatnings-
plattan.

– Sätt in den nya insatsplattan och dra åter fast

skruvarna

43

.

Bearbetning av profilhyvlade lister

Profilhyvlade lister kan bearbetas på två olika
sätt:

Dessutom kan profilhyvlade lister alltefter
bredd sågas med eller utan dragrörelse.
Provsåga med inställd geringsvinkel på virkesav-
fall.

Geringsvinkel

Höjd x bredd

horisontalt

vertikalt

0 °

0 °

40 x 220 mm

45 °

0 °

40 x 150 mm

0 °

45 °

18 x 220 mm

45 °

45 °

18 x 150 mm

– inställda mot anslags-

skenan

– plant liggande på sågbor-

det
