a svazích musí operátor stát nad káceným stromem, nikdy ne

pod ním.

•

Dávejte pozor na kmeny, které se mohou stočit směrem k
operátorovi.

Odskočte!

•

Pracující pila má tendenci se otočit, když se špička vedení řetězu
dotýká obráběného materiálu. V takovém případě se pila může
nekontrolovaným způsobem přemístit směrem k operátorovi
(

nebezpečí poranění!

).

•

Kácení stromů musí předcházet příprava pracoviště spočívající v
odstranění dolních, překážejících větví a očištění povrchu kolem
pařezu dřeva.

•

N

epracujte během silného větru, který může mít vliv na

změnu zvoleného směru pádu stromu nebo způsobit jeho
nekontrolovaný pád.

•

N

eprovádějte kácení v podmínkách omezené viditelnosti během

mlhy, dešťových srážek nebo sněhu.

•

N

epoužívejte pilu ve výšce přesahující výšku ramen ani při řezání

nestůjte na stromě, žebříku, lešení, kmeni stromu apod.

•

Poblíž pracoviště by se měla nacházet dobře vybavená lékárnička
první pomoci.

Abyste zabránili odrazu pily, dodržujte níže uvedené pokyny:

•

N

ikdy nezačínejte ani neprovádějte řezání špičkou vedení řetězu!

•

Při zahajování řezání musí být pila již spuštěná!

•

Přesvědčte se, zda je pilový řetěz správně nabroušen.

•

N

ikdy nepřeřezávejte najednou více než jednu větev. Při řezání

dávejte pozor na okolní větve. Při úplném přeřezávání stromu
dávejte pozor na kmeny okolních stromů.

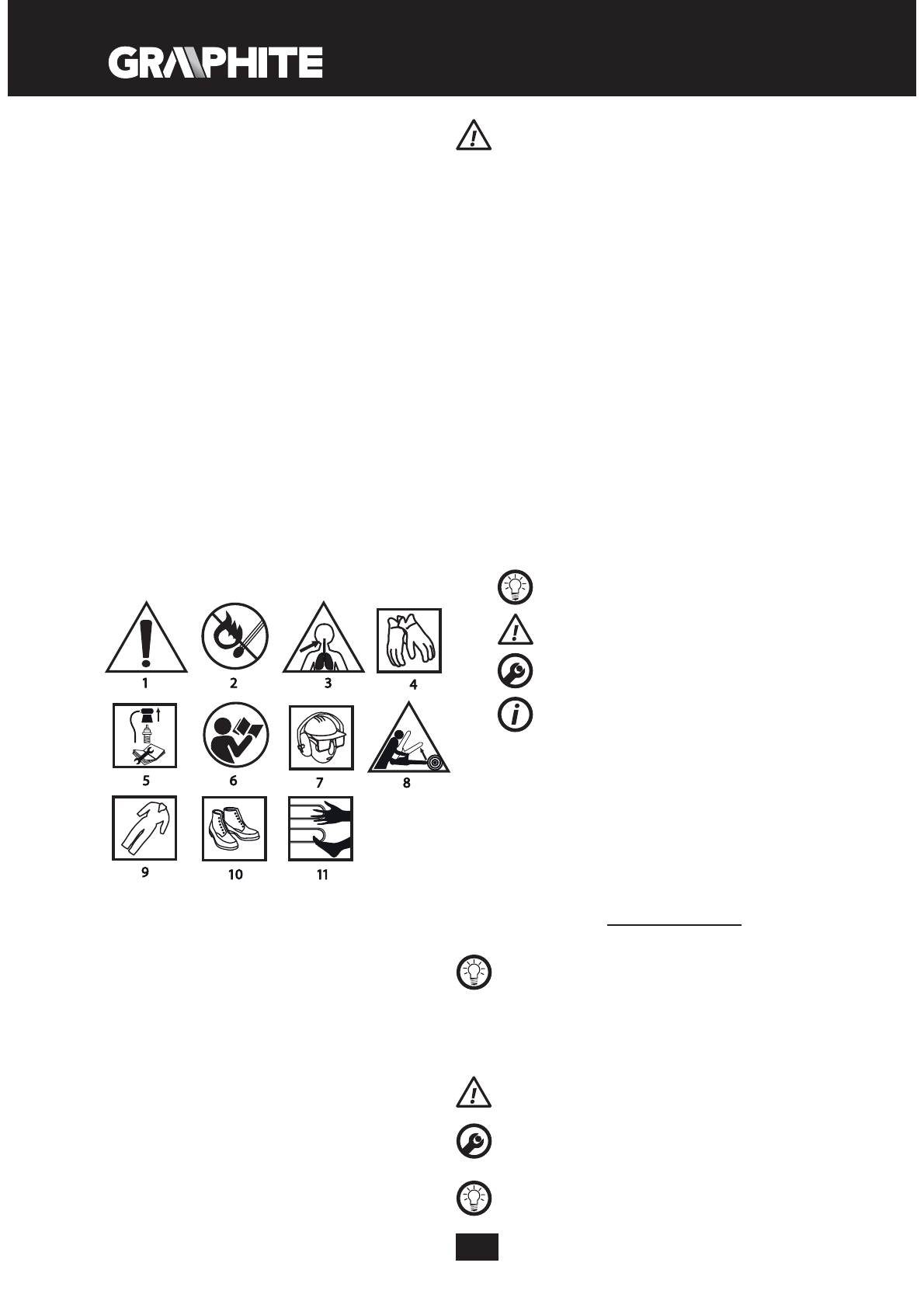

Vysvětlivky k použitým piktogramům

1.

Pozor! Dbejte zvláštních bezpečnostních opatření!

2.

N

ebezpečí požáru

3.

N

ebezpečí otravy spalinami

4.

Používejte ochranné rukavice

5.

Před zahájením údržby či opravy vypněte motor a sejměte
kabel ze zapalovací svíčky

6.

Přečtěte si tento návod k obsluze a respektujte v něm obsažená
upozornění a bezpečnostní pokyny!

7.

Používejte prostředky na ochranu hlavy, očí a sluchu

8.

N

ebezpečí v důsledku zpětného nárazu

9.

N

oste ochranný oděv

10.

N

oste ochrannou obuv

11.

Zabraňte kontaktu končetin s řeznými prvky

KONSTRUKCE A POUŽITÍ

Benzínová řetězová pila je ručním zařízením. Je poháněna
dvoudobým spalovacím motorem, který je chlazen vzduchem.
Zařízení tohoto typu je určeno k provádění prací na zahradách. Pilu
lze používat ke kácení stromů, odřezávání větví, přípravě palivového
dříví či dřeva do krbu a v jiných situacích, kdy je vyžadováno řezání
dřeva.

Zařízení je nutno používat v souladu s jeho určením.

POPIS STRAN S VYOBRAZENÍMI

N

íže uvedené číslování se vztahuje k prvkům zařízení znázorněným

na vyobrazeních v tomto návodu.

1.

Tlačítko pro blokování páčky škrticí klapky

2.

Lanko sání

3.

Otočný knoflík krytu vzduchového filtru

4.

Kryt vzduchového filtru

5.

Přední rukojeť

6.

Páčka brzdy

7.

M

atice pro upevnění vedení

8.

Regulační šroub pro napnutí řetězu

9.

Regulační šroub pro množství oleje

10.

Kryt

11.

Páčka škrticí klapky

12.

Hlavní rukojeť

13.

Spouštěcí lanko

14.

Spínač zapalování

15.

Uzávěr plnicího hrdla palivové nádrže

16.

Regulační šrouby karburátoru L a H

17.

Regulační šroub volných otáček T

18.

Uzávěr plnicího hrdla olejové nádrže

19.

Opěrný dráp

20.

Vedení

21.

Řetěz

22.

Řetězové kolo vedení

* Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

 POZOR

 UPOZOR

N

Ě

N

Í

M

O

N

TÁŽ /

NA

ST

A

VE

N

Í

IN

FOR

MA

CE

VYBAVENÍ A PŘÍSLUŠENST VÍ

1.

Kryt

vedení

     –

1

ks

2.

Vedení

      –

1

ks

3.

Řetěz

      –

1

ks

4.

Opěrný dráp + šrouby

– 1 sada

5.

N

ádoba na směs benzinu a oleje

– 1 ks

6.

Klíč na svíčky se šroubovákem

– 1 ks

7.

Šroubovák

     –

1

ks

8.

Šestihranný klíč

– 2 ks

9.

Pilník       –

1

ks

PŘÍPRAVA K PRÁCI

PŘENÁŠENÍ ŘETĚZOVÉ PILY

Před přenášením řetězové pily je vždy nutno nasunout kryt
řetězu na vedení a řetěz. Při přenášení držte řetězovou pilu za
přední rukojeť. Nedržte pilu při přenášení za hlavní rukojeť.
Pokud je třeba provést několik řezání po sobě, pak musí být
mezi jednotlivými operacemi pila vypínána pomocí spínače
zapalování.

MONTÁŽ OPĚRNÉHO DRÁPU

Z bezpečnostních důvodů musí být opěrný dráp vždy
přimontován k pile. Dráp slouží jako opěrný bod a také snižuje
riziko výskytu zpětného rázu.

•

Přišroubujte opěrný dráp (

19

) k tělesu pily (šrouby jsou součástí

dodávky).

MONTÁŽ VEDENÍ A PILOVÉHO ŘETĚZU

K seřízení napnutí řetězu slouží svorník a regulační šroub. Je
třeba dbát na to, aby při montáži vedení svorník umístěný na
regulačním šroubu zapadl do otvoru ve vedení.
