БЕЗОПАСНОСТЬ
70
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
ПРЕДУПРЕЖДЕНИЕ Не кладите в пе-
пельницу бумагу вместе с окурками:
опасность воспламенения.

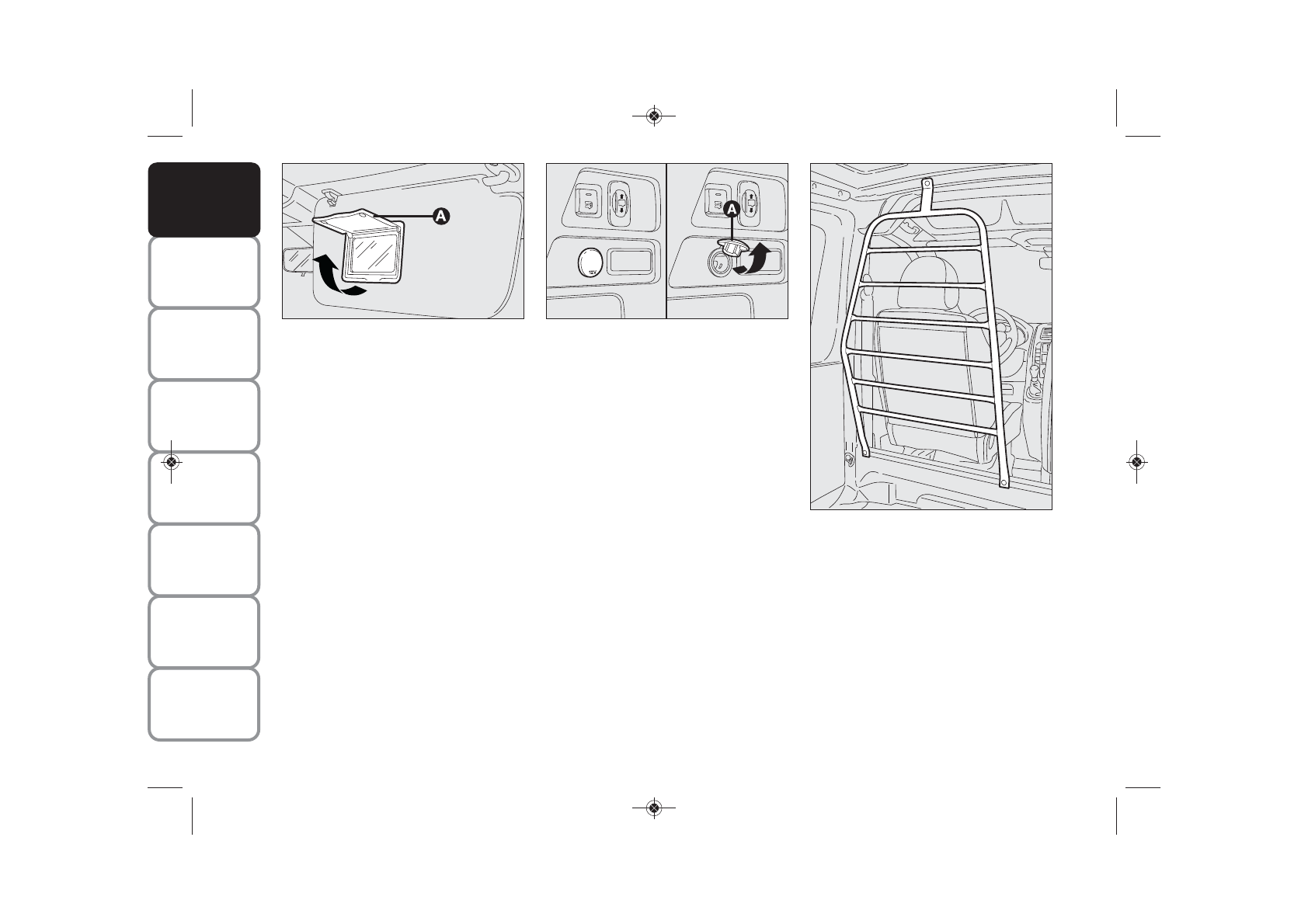

СОЛНЦЕЗАЩИТНЫЙ
КОЗЫРЕК - рис. 87
Солнцезащитные козырьки располо-
жены по бокам внутреннего зеркала
заднего обзора. Положение козырьков
можно регулировать вперед/назад и в
стороны.
На оборотной стороне козырьков мо-
жет быть установлено зеркало.
Чтобы воспользоваться зеркалом
(для исполнений/рынков, где предусмот-
рено) в некоторых модификациях авто-
мобилей необходимо открыть створку
A
.
рис. 87
F0P0079m
рис. 88
F0P0080m
рис. 89
F0P0081m
ПРЕДУПРЕЖДЕНИЕ С обеих сторон
солнцезащитного козырька установ-
лена соответствующая табличка с при-
зывом обязательно отключить подуш-
ку безопасности, если установлено ав-
токресло для ребенка, обращенное
против движения. Следует придержи-
ваться информации, указанной на таб-
личке (см. параграф “Подушки без-
опасности” в главе “Безопасность”).
ЭЛЕКТРИЧЕСКИЕ РОЗЕТКИ
(для исполнений/рынков, где
предусмотрено)
В зависимости от исполнений розет-
ки могут располагаться в различных
местах автомобиля.
Для пользования ими открыть крышку
A-рис. 88
.
СТАЦИОНАРНАЯ
РАЗДЕЛИТЕЛЬНАЯ СТЕНА
(для исполнений/рынков, где
предусмотрено)
В некоторых исполнениях имеется ста-
ционарная стена трубчатого профиля
рис. 89
, разделяющая грузовую каби-
ну и зону сиденья водителя. Она слу-
жит для защиты водителя от груза в ка-
бине во время движения автомобиля.
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 70
