БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
151
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Для определения типа и мощности
лампы см. параграф “Замена лампы”.
ПЛАФОНЫ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Замена ламп выполняется следующим
образом:
❒
нажмите в точках, указанных стрел-
ками, и снимите плафон;
❒
замените лампы, освободив их от бо-
ковых контактов; проверьте, чтобы
контакты хорошо удерживали новые
лампы;
❒
установите плафон в его гнездо, про-
верив сработала ли блокировка.

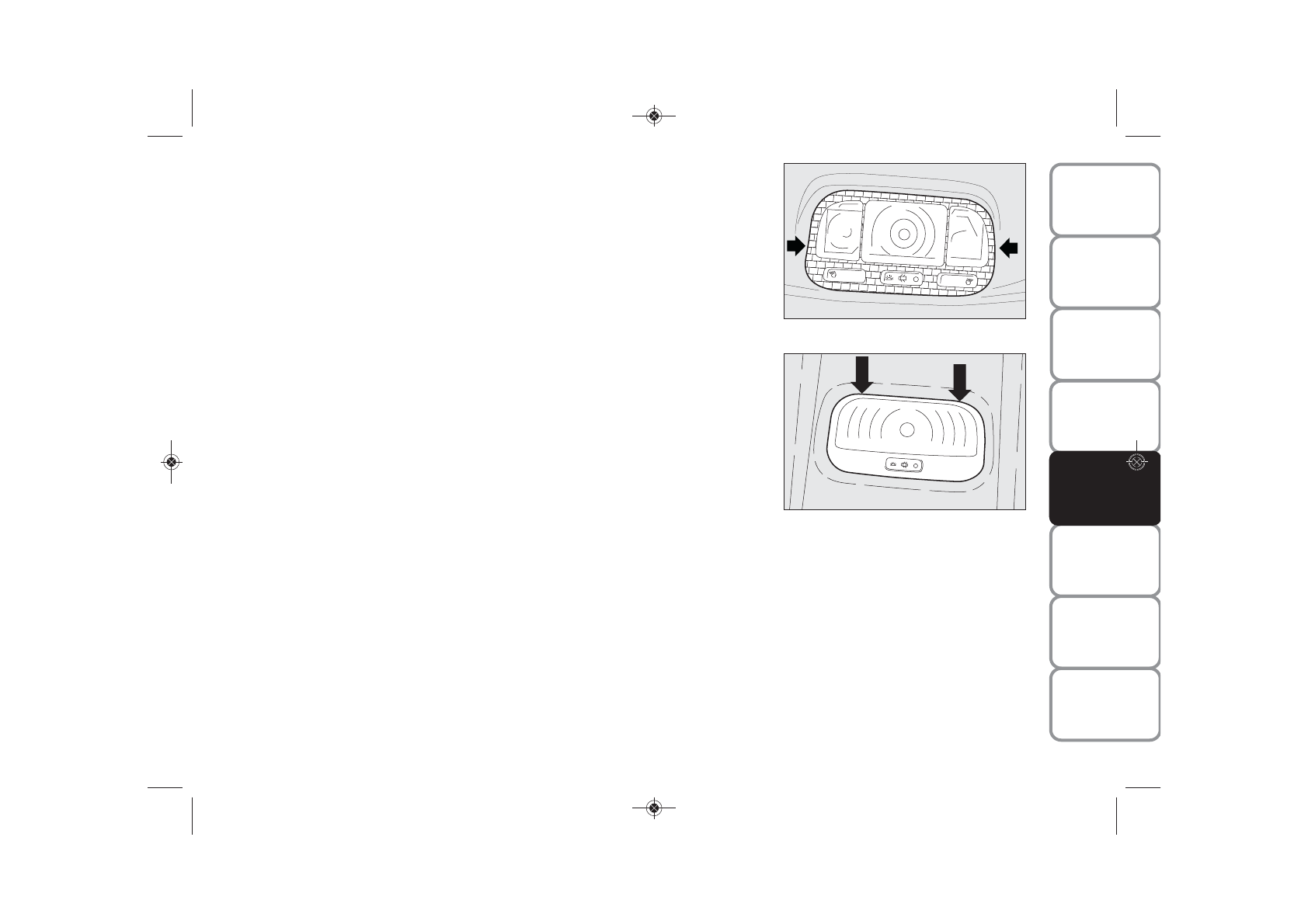

рис. 19
F0P0298m
рис. 20
F0P0234m
❒
снимите пластмассовую защиту,
❒
повернув ламповый патрон на чет-
верть оборота против часовой
стрелки
❒
замените лампу
Исполнения с багажной дверью
рис. 18
❒
нажмите снаружи автомобиля в точ-
ке, указанной стрелкой, и снимите
прозрачную крышку
A
;
❒
отсоедините лампу от боковых кон-
тактов и установите новую, просле-
див, чтобы она была правильно ими
зажата;
❒
установите прозрачную крышку с
нажимной посадкой.
139-158 SCUDO LUM RUS 07/03/14 16.04 Pagina 151
