БЕЗОПАСНОСТЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
47
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ

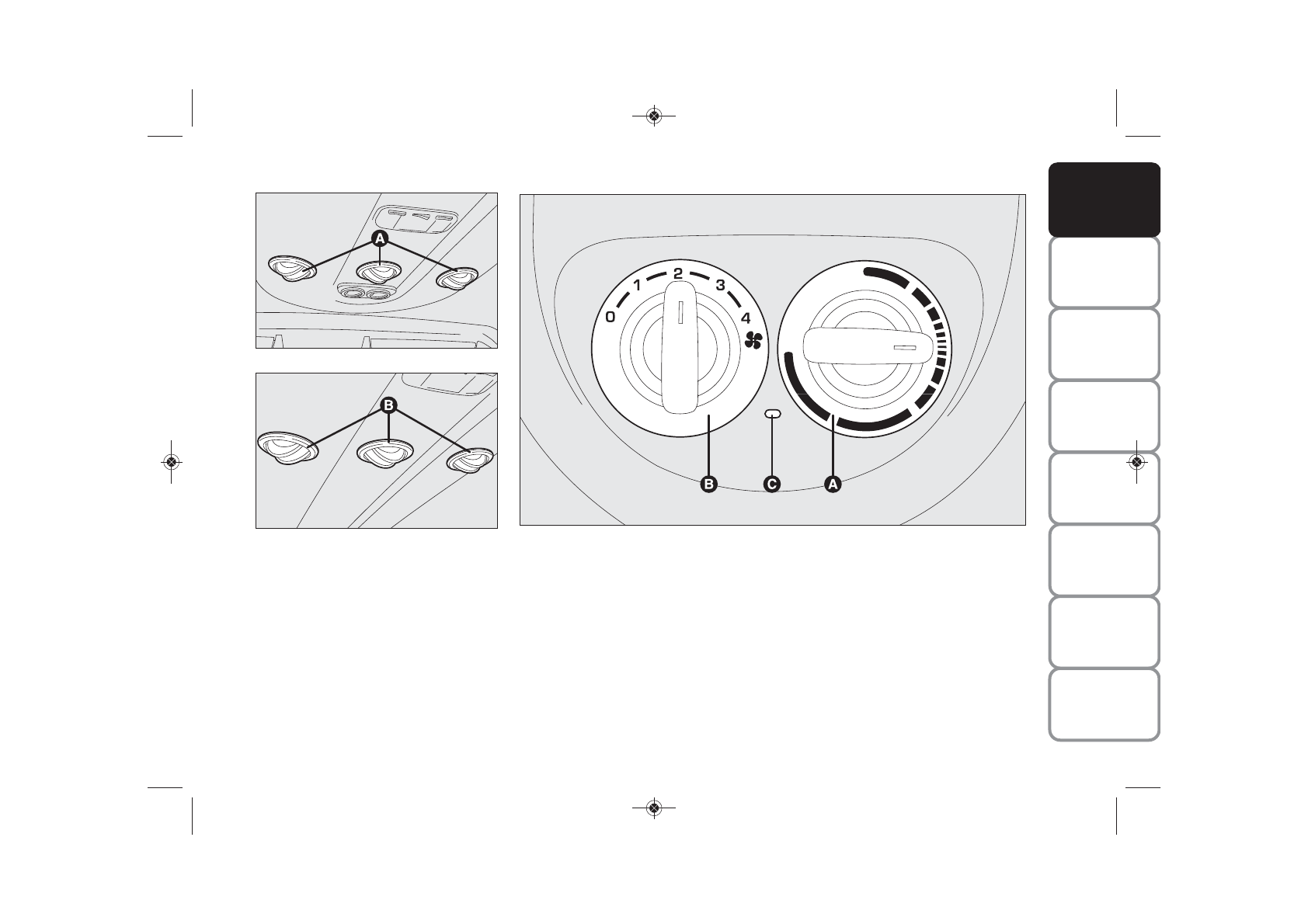

РЕГУЛЯТОРЫ рис. 51
Рукоятка A для регулирования
температуры воздуха (смесь
горячего/холодного воздуха)
Красный сектор = теплый воздух
Синий сектор = холодный воздух
Рукоятка B для включения /
регулировки вентилятора
0
= вентилятор выключен
1-2-3
= скорость вентиляции
4
p
= максимальная скорость венти-
ляции
рис. 51
F0P0043m
ПОВОРОТНЫЕ И РЕГУЛИРУЕМЫЕ
ДЕФЛЕКТОРЫ ДЛЯ ВТОРОГО И
ТРЕТЬЕГО РЯДА СИДЕНИЙ
рис. 49-50
A
Поворотные дефлекторы для вен-
тиляции второго ряда сидений.
B
Поворотные дефлекторы для вен-
тиляции третьего ряда сидений.
Для использования дефлекторов от-
кройте их в направлении, показанном
стрелкой, и поверните в нужное поло-
жение.
ТРЕХЗОННЫЙ КЛИМАТ-КОНТРОЛЬ
(для исполнений/рынков, где предусмотрено)
рис. 49
F0P0042m
рис. 50
F0P0044m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 47
