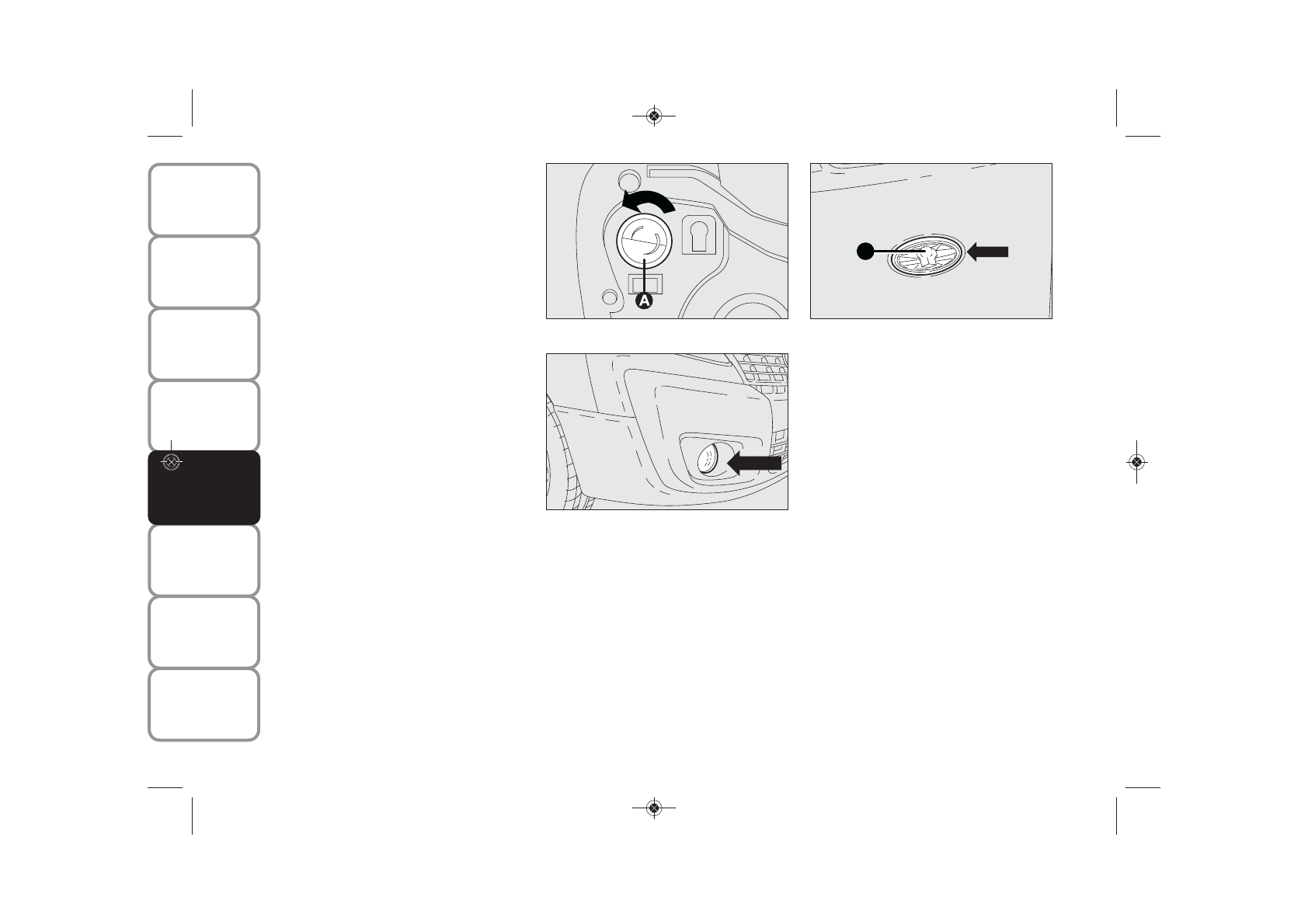

ПЕРЕДНИЕ УКАЗАТЕЛИ ПОВОРОТА
рис. 10
Замена лампы выполняется следую-
щим образом:
❒
поверните против часовой стрелки
ламповый патрон
A
;
❒
после извлечения лампового патро-
на извлеките лампу, слегка на нее
нажав и повернув против часовой
стрелки.
❒
Замените лампу и установите лам-
повый патрон
A
, повернув его в
гнезде по часовой стрелке, пока не
услышите соответствующий щелчок
блокировки.
ПРОТИВОТУМАННЫЕ ФАРЫ
рис. 11
Для замены ламп передних противо-
туманных фар следует обращаться в
сервисный центр Fiat.
БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТА
рис. 12
Замена лампы выполняется следую-
щим образом:
❒
нажмите на прозрачную крышку
A
,
чтобы сжать внутренний пружин-
ный зажим, затем выньте узел, потя-
нув его на себя;
❒
поверните патрон против часовой
стрелки, извлеките лампу, вставлен-
ную под нажимом, и замените ее;
❒
вновь установите патрон в про-
зрачную крышку, вращая его по ча-
совой стрелке;
❒
установите узел, убедившись в сра-
батывании внутреннего пружинно-
го зажима.
рис. 11
F0P0181m
рис. 10
F0P0179m
рис. 12
A
F0P0297m
