БЕЗОПАСНОСТЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
63
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ

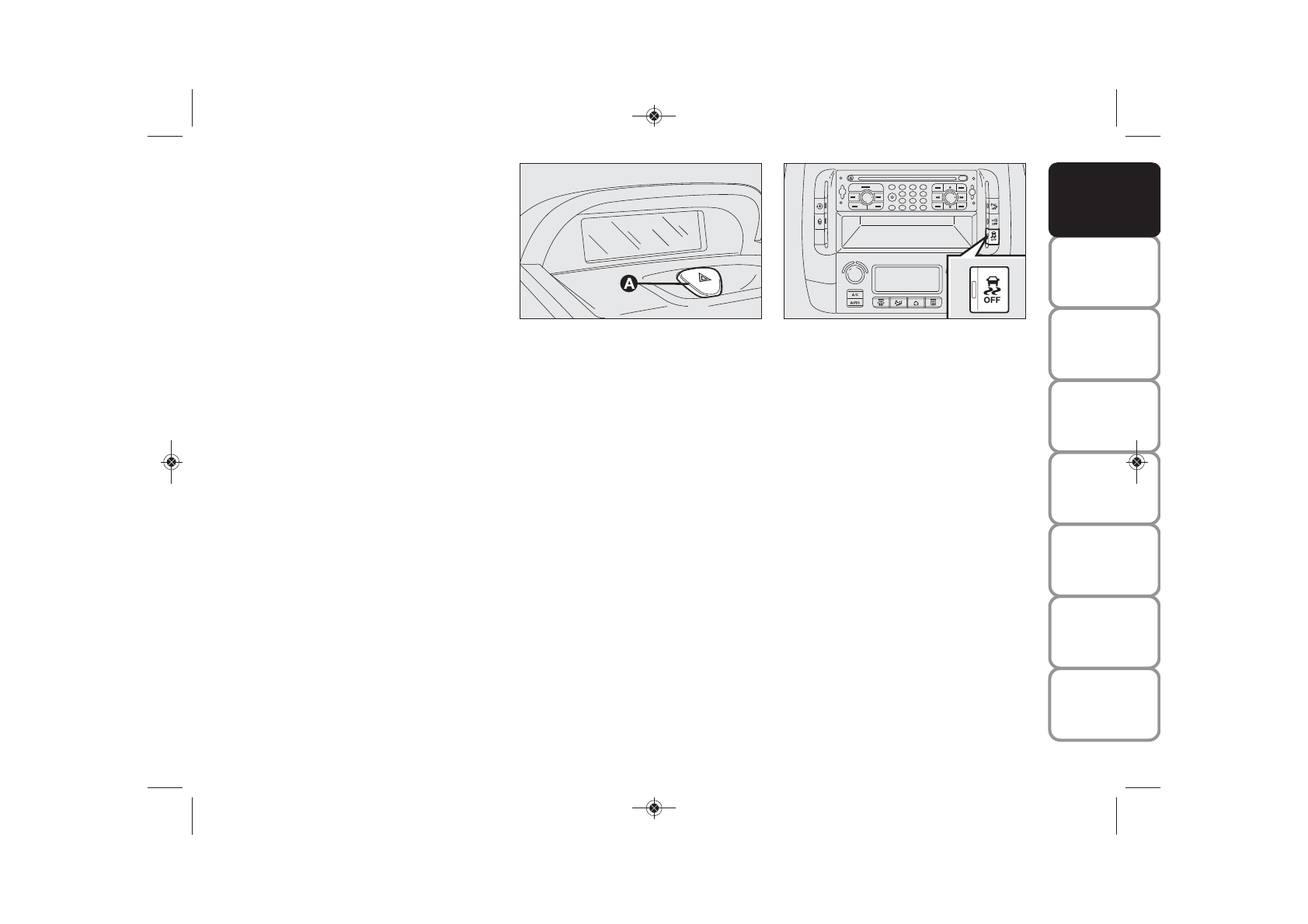

рис. 66
F0P0287m
УСТРОЙСТВА
УПРАВЛЕНИЯ
АВАРИЙНЫЕ ОГНИ - рис. 66
Аварийные огни включаются вы-
ключателем
A
независимо от положе-
ния ключа зажигания.
После нажатия выключатель мигает, и
на панели приборов загораются конт-
рольные лампы
Î
и
¥
.
ОТКЛЮЧЕНИЕ СИСТЕМЫ ESC
(для исполнений/ рынков,
где предусмотрено)
При нажатии кнопки
рис. 67
, располо-
женной на приборной панели цент-
ральной консоли, отключается систе-
ма ESC.
Об отключении сигнализирует включе-
ние светового индикатора на кнопке.
Система повторно включается:
❒
автоматически, начиная с 50 км/ч;
❒
вручную при повторном нажатии на
кнопку.
Включение системы ESC обозначается
миганием светового индикатора на
кнопке.
Для получения более подробной ин-
формации см. параграф “Система ESC”
в этой главе.
рис. 67
F0P0706m
Для отключения снова нажмите на вы-
ключатель.
Использование аварийных огней рег-
ламентируется правилами дорожно-
го движения страны, в которой вы на-
ходитесь. Соблюдайте их предписа-
ния.
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 63
