1.
Охлаждающая жидкость двигателя
2.
Жидкость стеклоомывателя
ветрового и заднего
стекла / омывателя фар
3.
Тормозная жидкость
4.
Моторное масло
5.
Жидкость усилителя рулевого
управления
6.
Долив моторного масла.
1.
Охлаждающая жидкость двигателя
2.
Жидкость стеклоомывателя
ветрового и заднего
стекла / омывателя фар
3.
Тормозная жидкость
4.
Моторное масло
5.
Жидкость усилителя рулевого
управления
F0P0146m

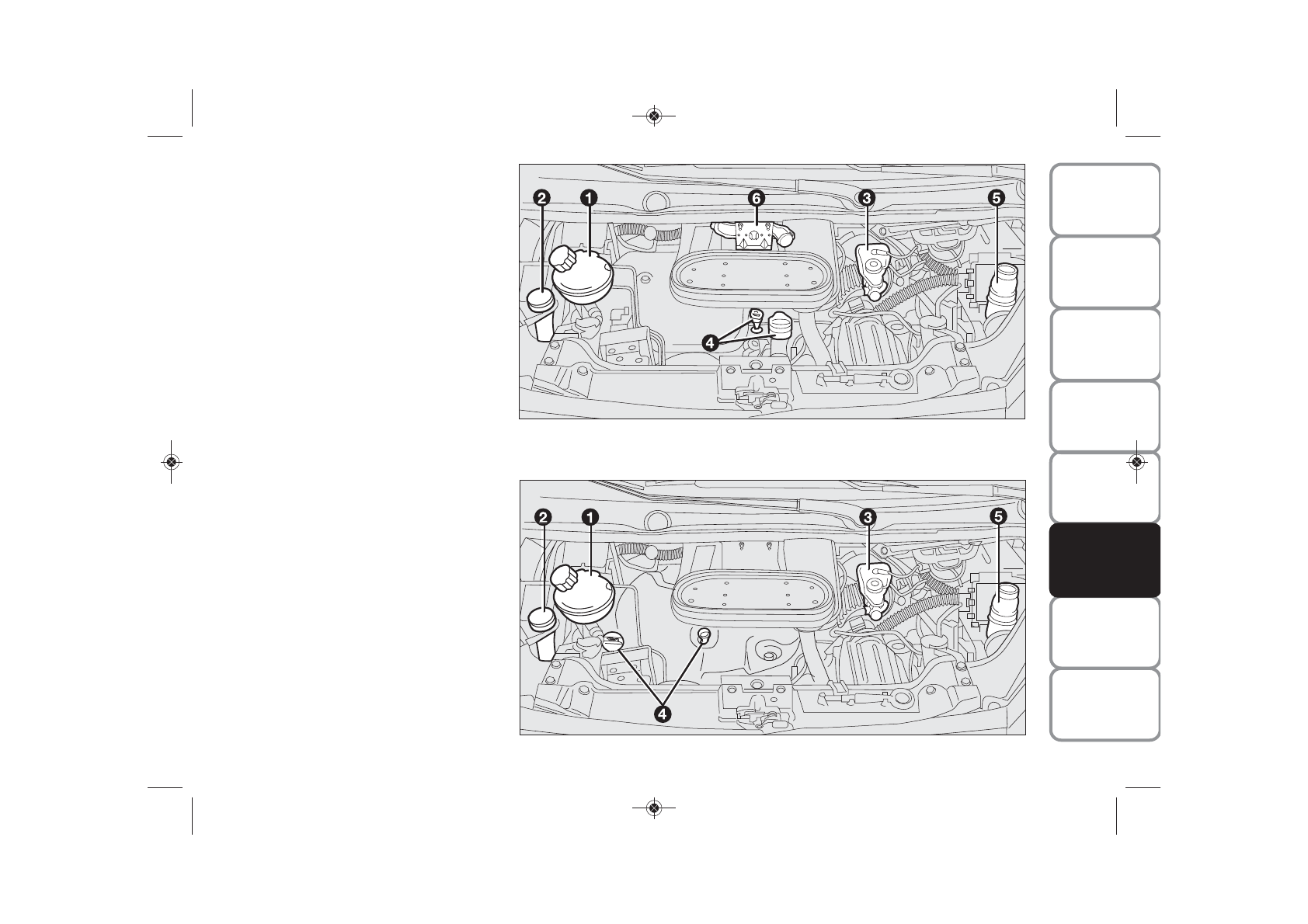

рис. 3 - Модели 120 Multijet
F0P0640m
рис. 4- Исполнения 130 Multijet и 165 Multijet
