БЕЗОПАСНОСТЬ
48
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
❒
выключите функцию рециркуляции
внутреннего воздуха;
❒
поверните рукоятку
B
, чтобы сни-
зить скорость вентилятора.
ОТОПЛЕНИЕ САЛОНА
Выполнить следующие действия:
❒
поверните рукоятку
A
на красный
сектор;
❒
поверните рукоятку
B
в положение,
соответствующее нужной скорости.
БЫСТРОЕ ОТОПЛЕНИЕ САЛОНА
Для скорейшего отопления салона
❒
поверните рукоятку
A
на красный
сектор;
❒
включите функцию рециркуляции
внутреннего воздуха;
❒
поверните рукоятку
В
в положение
4
p
(максимальная скорость венти-
лятора).
Затем регуляторами создайте в салоне
комфортные условия и выключите
внутреннюю рециркуляцию воздуха.
ПРЕДУПРЕЖДЕНИЕ Пока двигатель в
холодном состоянии, подождите не-
сколько минут, чтобы эксплуатацион-
ная жидкость системы достигла опти-
мальной рабочей температуры.

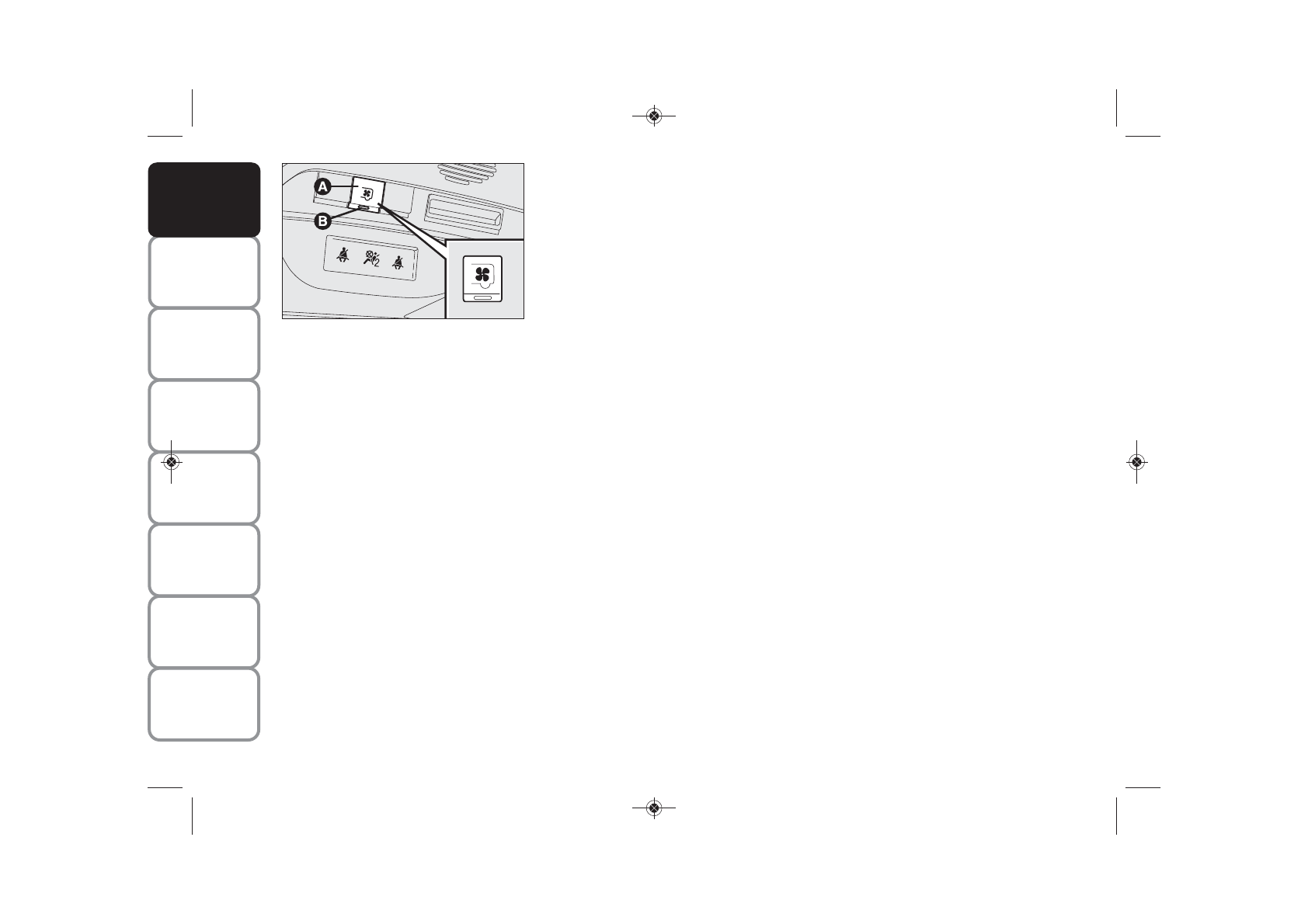

рис. 52
F0P0045m
Включение/выключение системы
климат-контроль
Для включения климат-контроля на-
жмите кнопку
A-рис. 52
.
После включении одновременно заго-
рается световой индикатор
B-рис. 52
на самой кнопке и
C-рис. 51
между ре-
гуляторами.
Для отключения климат-контроля сно-
ва нажмите кнопку
A-рис. 52
(для под-
тверждения отключения два световых
индикатора погаснут).
ВЕНТИЛЯЦИЯ САЛОНА
Для эффективной вентиляции салона
выполнить следующее:
❒
поверните рукоятку
A
на синий сек-
тор;
❒
выключите функцию рециркуляции
внутреннего воздуха;
❒
поверните рукоятку
B
в положение,
соответствующее нужной скорости.
СИСТЕМА КЛИМАТ-КОНТРОЛЬ
(охлаждение)
Для скорейшего охлаждения салона
❒
поверните рукоятку
A
на синий сек-
тор;
❒
включите функцию рециркуляции
внутреннего воздуха;
❒
включите кондиционер кнопкой
A-
рис. 52
; в кнопке
B
загорается конт-
рольная лампа;
❒
поверните рукоятку
В
в положение
4
p
(максимальная скорость венти-
лятора).
Регулировка охлаждения
❒
поверните рукоятку
A
на синий сек-
тор;
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 48
