Опрокиньте отсек для мелких вещей
и с силой его потяните, чтобы достать
предохранители.

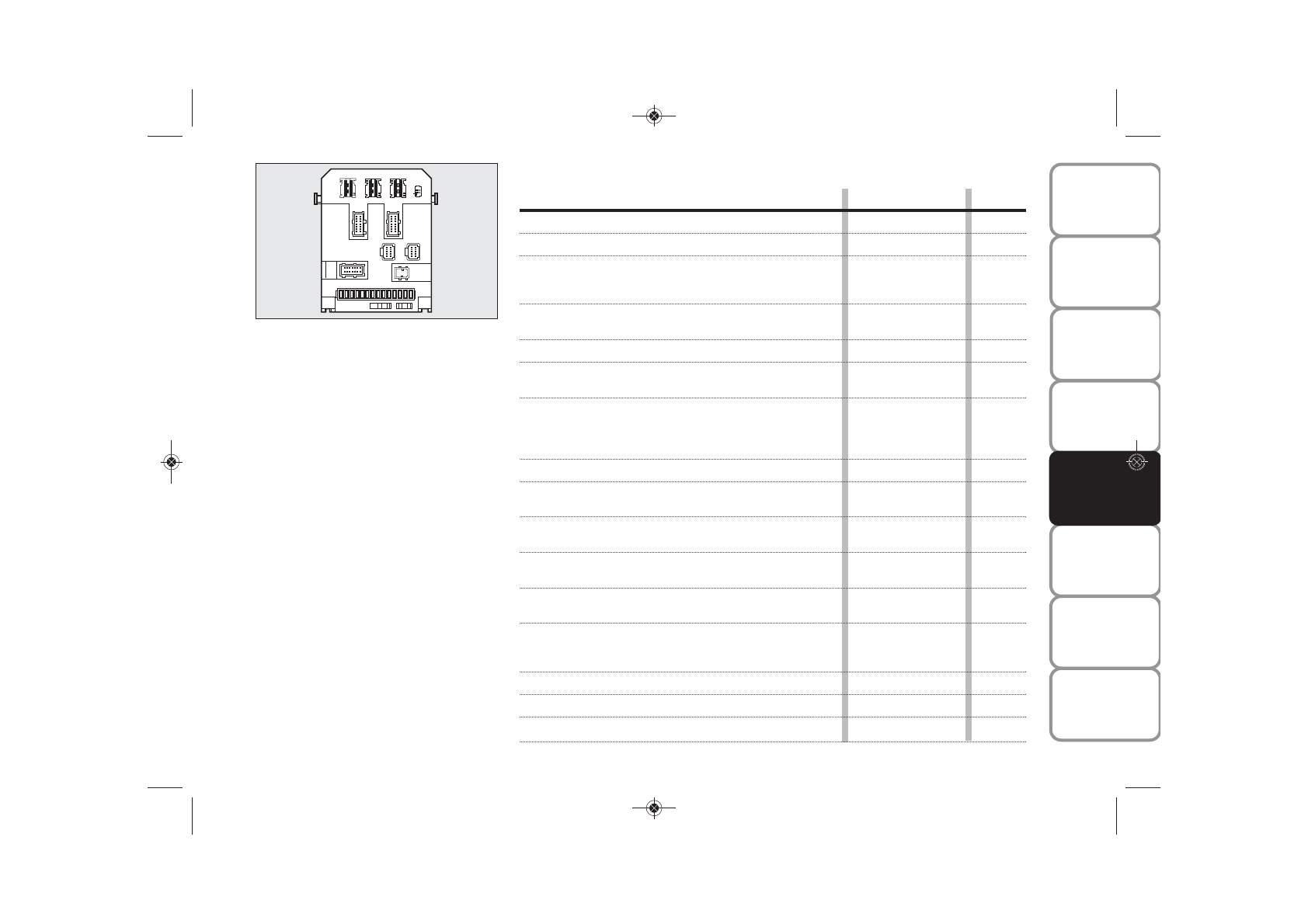

Блок управления приборной панели со стороны пассажира
ЭЛЕКТРИЧЕСКИЕ УСТРОЙСТВА
ПРЕДОХРАНИТЕЛЬ АМПЕР
Очиститель заднего стекла
Резерв
Корректор положения фар, диагностический разъем,
блок управления ESC, вентиляция, насос сажевого
фильтра, датчик поворота
Электрическое зеркало заднего вида, стеклоподъемник
со стороны пассажира
Питание передних стеклоподъемников
Плафоны внутреннего освещения,
подсветка перчаточного ящика
Многофункциональный дисплей, сирена
противоугонной сигнализации, радиоприемник,
CD-чейнджер, радиотелефон, блок управления
обслуживания прицепа, блок управления защиты кузова
Прикуриватель, разъем грузового отсека
Корректор положения задних фар, устройство пуска,
панель приборов
Диагностический разъем, противоугонный блок
управления
Комплект “свободные руки”, блок управления
подушкой безопасности
Блок управления служб двигателя, блок управления
служб прицепа
Датчик дождя, автоматический кондиционер панели
приборов, вентиляция задней части салона
(комбинированная оснастка)
Блокировка/ разблокировка открытия
Резерв
Обогреватель заднего стекла и зеркал заднего вида
