115
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
БЕЗОПАСНОСТЬ
РУЧНОЕ ОТКЛЮЧЕНИЕ
ПОДУШКИ БЕЗОПАСНОСТИ
СО СТОРОНЫ ПАССАЖИРА
(для версий/ моделей, где
предусмотрено)
При исключительной необходимости
перевозки ребенка в детском кресле,
повернутом против движения на пе-
реднем сиденье, следует отключить
переднюю подушку безопасности со
стороны пассажира и боковую перед-
нюю подушку (Side bag) (для моде-
лей/рынков, где предусмотрено).

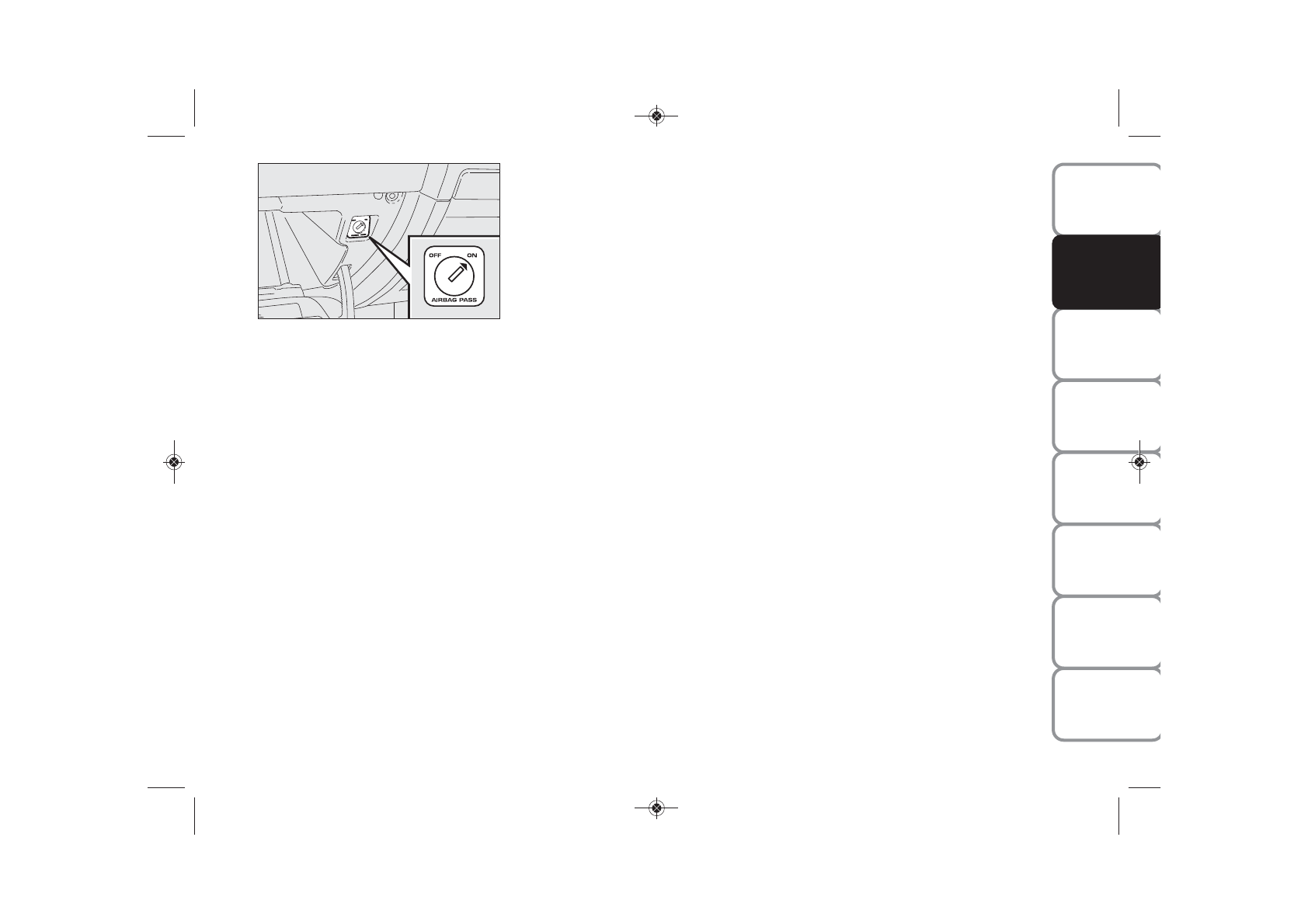

Отключающее устройство
рис. 14
рас-
положено на перчаточном ящике, для
доступа к нему открыть дверцу перча-
точного ящика.
рис. 14
F0P0115m
Используя ключ зажигания, повернуть
личину отключающего устройства в
положение
OFF
для отключения по-
душки безопасности или на
ON
для ее
включения. Контрольная лампа
“
на
панели приборов продолжает гореть
ровным светом вплоть до реактивации
передней и боковой подушки без-
опасности со стороны пассажира для
защиты грудной клетки (Side Bag) (для
моделей/рынков, где предусмотрено).
БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ
Автомобиль оборудован передними
боковыми подушками безопасности
для защиты таза, грудной клетки и плеч
(передние боковые подушки безопас-
ности Side bag) водителя и пассажира
(для моделей/рынков, где предусмот-
рено) и подушкой безопасности для за-
щиты головы передних и задних пас-
сажиров (оконная подушка безопас-
ности) (для моделей/рынков, где пред-
усмотрено). Боковые передние по-
душки безопасности (для моделей/
рынков, где предусмотрено) защи-
щают при боковых ударах средней-вы-
сокой степени тяжести с помощью по-
душек, которые раскрываются между
человеком и внутренними частями бо-
ковой конструкции автомобиля. Не-
срабатывание боковых подушек без-
опасности при других типах ДТП (ло-
бовое столкновение, удар сзади, опро-
кидывание и т.д.) не является показа-
телем неисправности системы.
Боковые подушки безопасности (для
моделей/рынков, где предусмотрено)
не заменяют ремни безопасности, а
лишь дополняют их действие; ремни
необходимо пристегивать всегда в со-
ответствии с предписаниями законов,
действующих в Европе и в большин-
стве стран не членов ЕС.
097-118 SCUDO LUM RUS 17/12/13 10.41 Pagina 115
