БЕЗОПАСНОСТЬ
123
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
ИСПОЛЬЗОВАНИЕ
МЕХАНИЧЕСКОЙ
КОРОБКИ ПЕРЕДАЧ
Для включения передач полностью вы-
жмите педаль сцепления и приведите
рычаг переключения передач в нуж-
ное положение (схема переключения
передач приведена на рукоятке рыча-
га).
ПРЕДУПРЕЖДЕНИЕ Включение пере-
дачи заднего хода возможно, только
если автомобиль полностью неподви-
жен. Прежде чем включить передачу
заднего хода при включенном двига-
теле, нажмите педаль сцепления до
конца и подождите по крайней мере
2 секунды во избежание повреждения
коробки переключения передач и воз-
никновения скрежета шестерен.

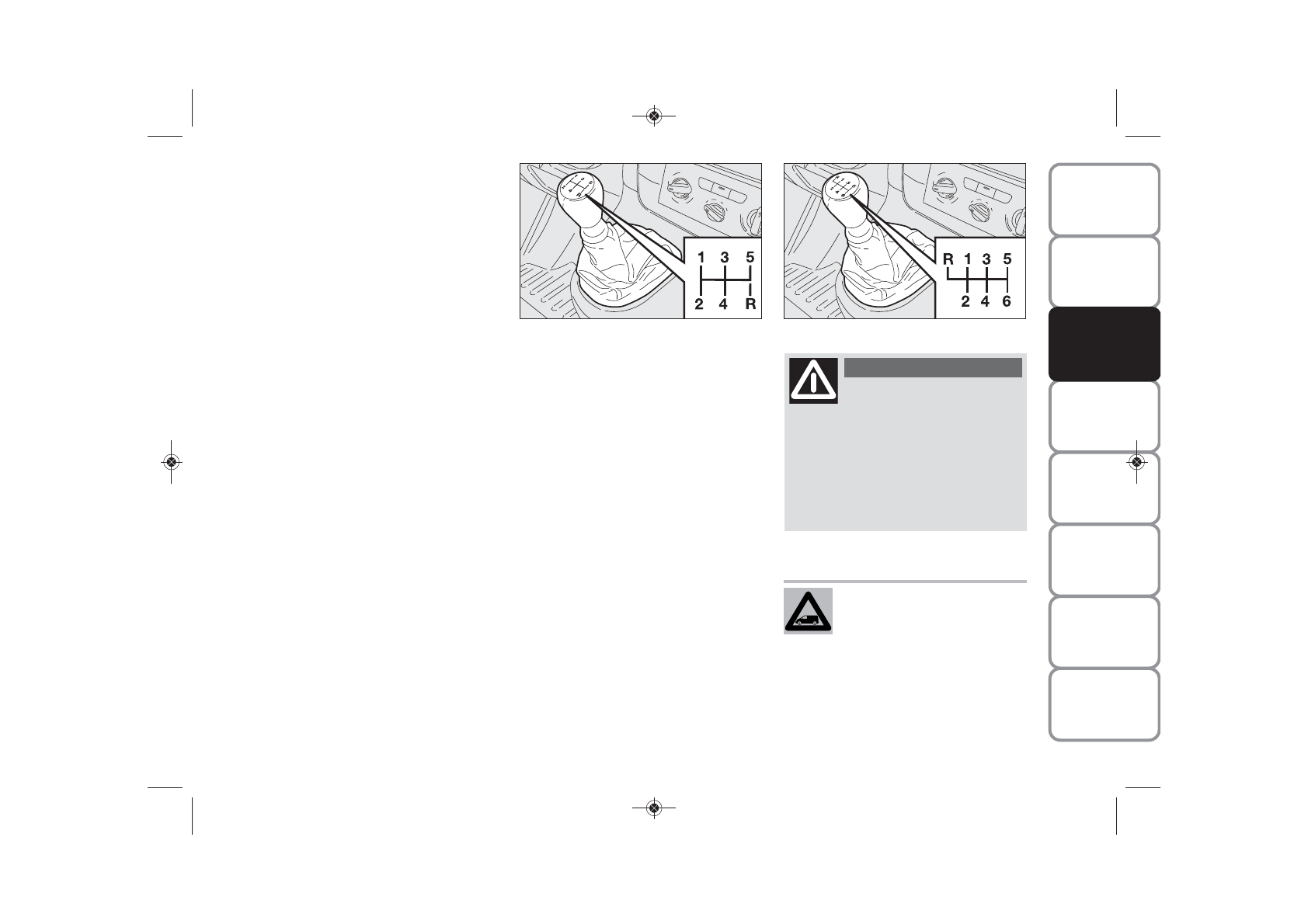

рис. 2 - пятиступенчатая
коробка передач
F0P0119m
Пятиступенчатая коробка передач,
рис. 2
Для включения задней передачи
R
из
нейтрального положения сдвиньте ры-
чаг вправо и потом назад.
Шестиступенчатая коробка
передач, рис. 2/а
Чтобы включить передачу заднего хо-
да
R
из нейтрального положения, при-
поднимите скользящее кольцо под
ручкой переключения передач и од-
новременно сдвиньте рычаг влево и
потом вперед.
Для правильного пере-
ключения передач следует
выжимать педаль сцепления до
конца. Поэтому на полу под пе-
дальным механизмом не должно
быть никаких препятствий: сле-
дите, чтобы дополнительные
коврики были хорошо расправлены
и не мешали движению педалей.
ВНИМАНИЕ
Во время управления авто-
мобилем не держите руку
на рычаге переключения пе-
редач, так как даже не-
большое усилие с течением времени
может привести к износу внутрен-
них элементов коробки передач.
рис. 2/a - пятиступенчатая
коробка передач
F0P0347m
119-128 SCUDO LUM RUS 13/12/13 14.59 Pagina 123
