При помощи соответствующего при-
способления из комплекта автомо-
биля снять колпак ступицы колеса. От-
вернуть противоугонный болт (ис-
полнения с литыми дисками) (один на
колесо) при помощи соответствую-
щего приспособления, входящего в
комплект автомобиля, затем отвер-
нуть остальные болты и снять колесо;

❒

убедиться, что поверхности сопри-
косновения запасного колеса со сту-
пицей чистые и лишенные загряз-
нений, в противном случае это мо-
жет вызвать ослабление крепежных
болтов; Установить запасное колесо,
совместив одно из отверстий

C-рис.

6

со стержнем

B

;

❒

закрутить 5 крепежных болтов;

❒

повернуть рычаг управления дом-
кратом так, чтобы опустить автомо-
биль, после этого извлечь домкрат;

❒

затянуть болты до упора по кресто-
вой схеме как показано на

рис. 7

;

❒

установить колпак ступицы колеса
(если предусмотрен).

По завершении операции:

❒

разместите замененное колесо в
специальной корзине под рамой
шасси;

❒

зацепите корзину за крюк и завин-
тите стопорный винт, чтобы корзи-
на поднялась в исходное положе-
ние;

❒

закройте крышку на подножке;

❒

правильно разместите рычаг управ-
ления и домкрат в соответствующее
удерживающее устройство;

❒

установите на место удерживающее
устройство инструментов, ввернув
его в соответствующее гнездо при
помощи крепежного приспособле-
ния.

ПРЕДУПРЕЖДЕНИЕ Периодически про-
верять давление в шинах и в запасном
колесе.

ПРЕДУПРЕЖДЕНИЕ В случае смены ис-
пользуемых колес (например, диски из
легкого сплава вместо стальных и на-
оборот) необходимо полностью заме-
нить крепежные болты на другие со-
ответствующего размера.

Замененные болты следует сохранить,
т.к. они потребуются в дальнейшем
при возврате к использованию ориги-
нальных колес.

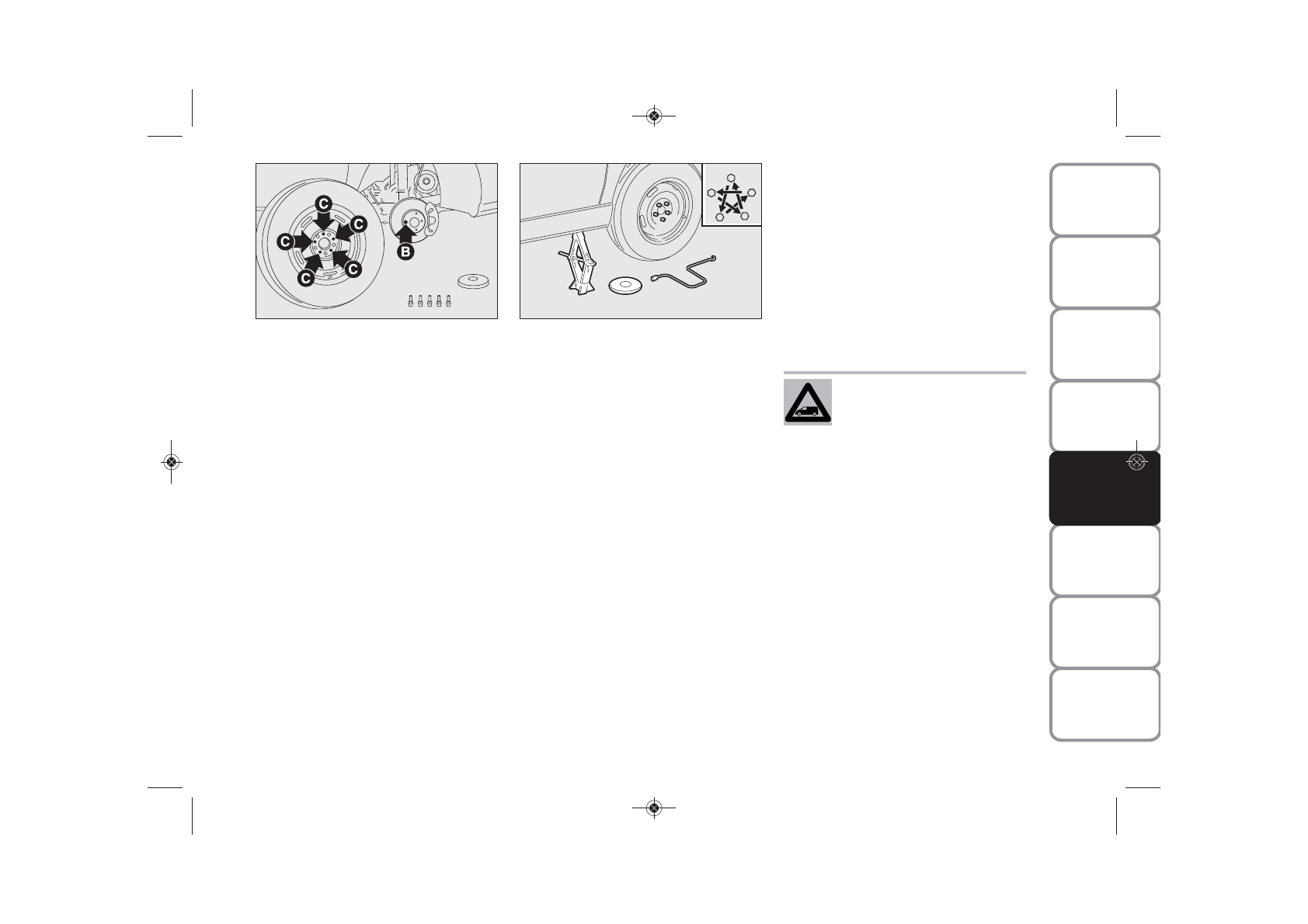

рис. 6

F0P0307m

рис. 7

F0P0308m

Установите колпак колеса

на диск, обращая внимание

на то, чтобы разместить

символ

Y

напротив нип-

пеля.
