БЕЗОПАСНОСТЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
67
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
рис. 75
F0P0066m
рис. 74
F0P0065m
рис. 76/a
F0P0067m
ОБОРУДОВАНИЕ
САЛОНА

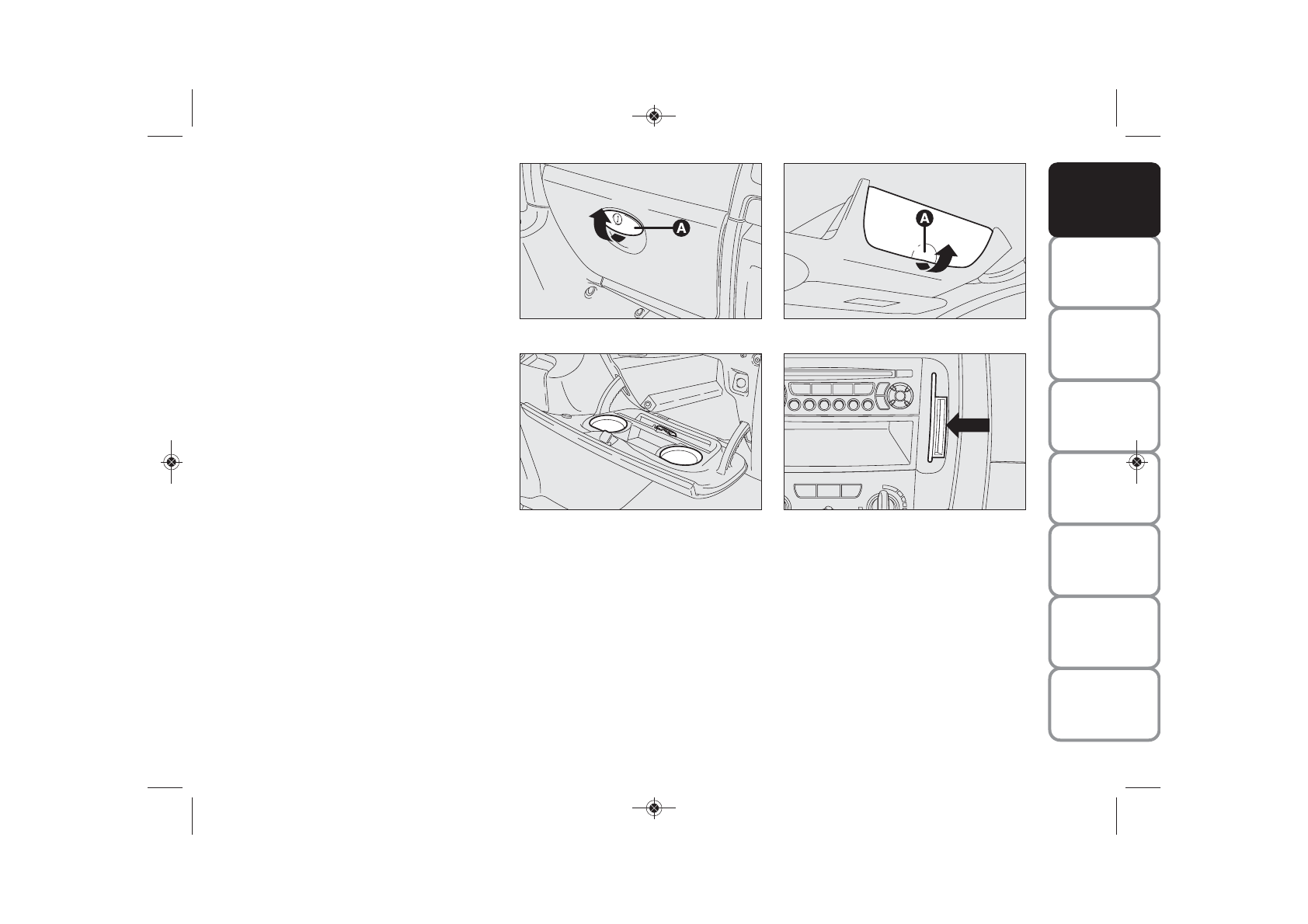

ПЕРЧАТОЧНЫЙ ЯЩИК рис. 74-75
Ящик открывается за ручку
A-рис. 74
.
На откидной подставке имеются соот-
ветствующие подставки для установки,
при неподвижном автомобиле, стака-
на и жестяной банки, а также держа-
тель для ручки.
Перчаточный ящик оборудован зам-
ком. Для пользования замком исполь-
зуйте ключ зажигания.
ПОЛКИ/ОТСЕКИ ДЛЯ МЕЛКИХ
ВЕЩЕЙ
Отсек для мелких вещей расположен
над солнцезащитными козырьками и
служит для максимально быстрого раз-
мещения в нем легких предметов (до-
кументы, атлас дорог и проч.).
Боковые отсеки в соответствии с осна-
сткой могут быть оснащены дверцей
A-рис. 76/a
.
ПРЕДУПРЕЖДЕНИЕ
Полка может вы-
держивать вес до 3 кг с каждой сторо-
ны, поэтому не размещайте предметы,
которые превышают это значение, и не
держитесь за полку.
рис. 76/b
F0P0346m
БАГАЖНЫЙ ОТСЕК
Имеется в зависимости от типа осна-
стки автомобиля.
В качестве поручня используйте соот-
ветствующую боковую рукоятку.
Центральный отсек оборудован тун-
нелем, позволяющим перевозить
длинные и легкие предметы (оболоч-
ки для электрических проводов, пласт-
массовые шланги и т.д.); обращайтесь
в сервисный центр Fiat
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 67
