ПАНЕЛЬ
ИНСТРУМЕНТОВ
ВНУТРЕННЕЕ
РАЗМЕЩЕНИЕ
СИДЕНИЙ
В зависимости от оснастки можно из-
менять внутреннее расположение си-
дений, используя предусмотренные в
полу гнезда.

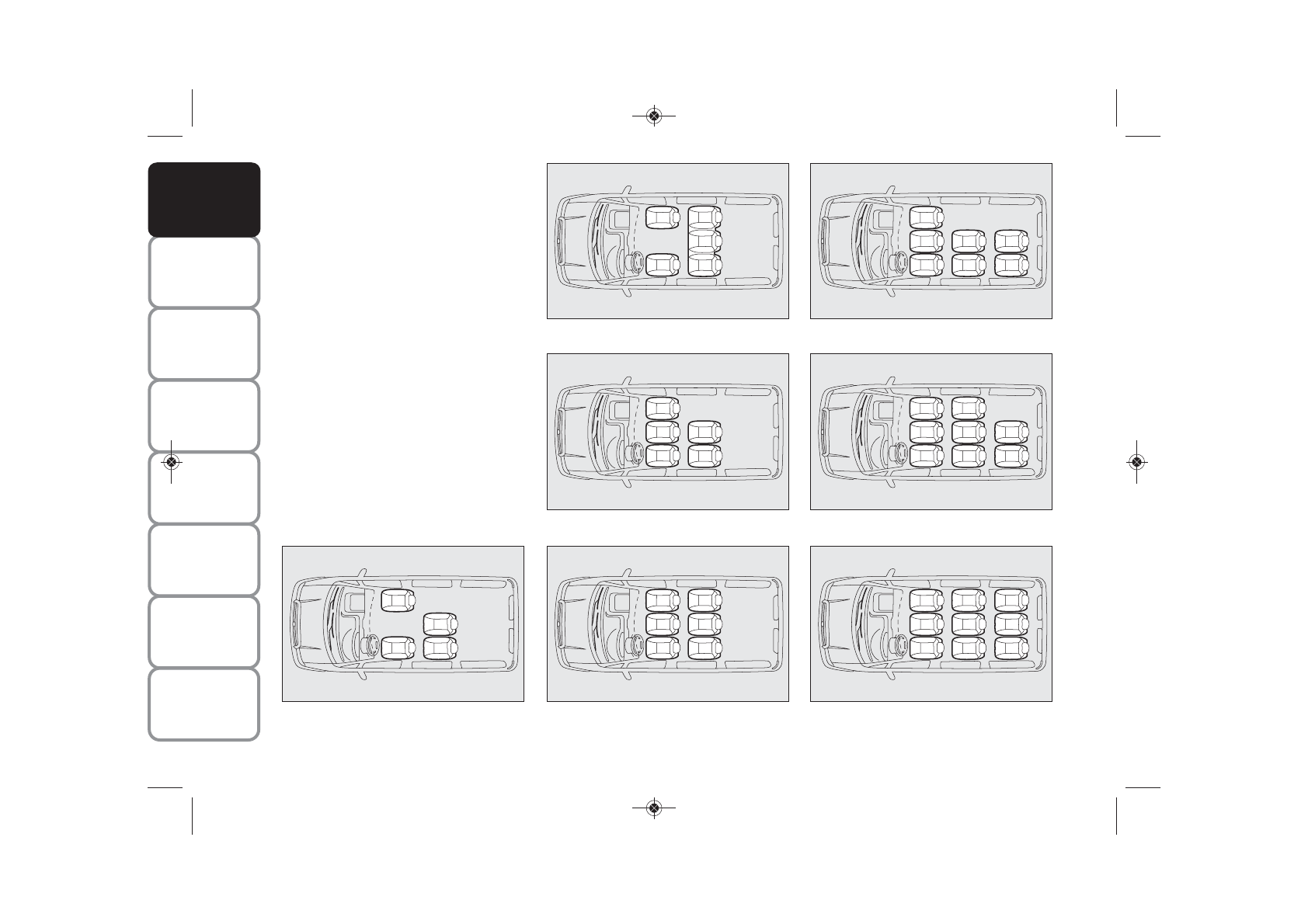

На иллюстрациях ниже представлены
некоторые действующие конфигура-
ции в зависимости от типа оснастки.
рис. 27 - 4-х местная
F0P0123m
рис. 28 - 5 местная
F0P0124m
рис. 27/a - 5 местная
(Удлиненная кабина)
F0P0705m
рис. 29 - 6 местная
F0P0125m
рис. 30 - 7 местная
F0P0126m
рис. 31 - 8 местная
F0P0127m
рис. 32 - 9 местная
F0P0128m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 24
