Дефлекторы

A

не поворачиваются.

Для регулировки положения дефлек-
торов

B

и

C

служит специальное

устройство.

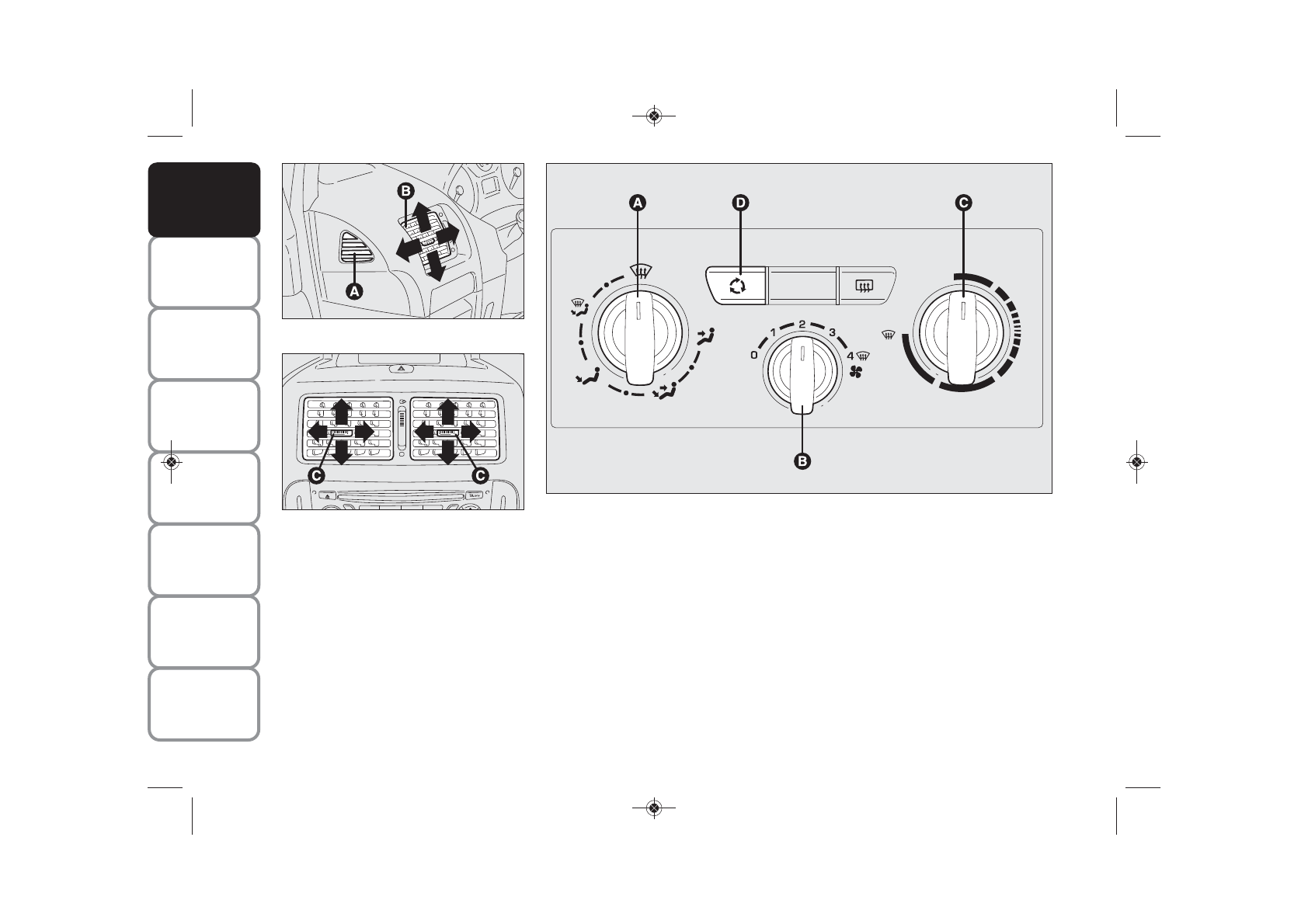

РЕГУЛЯТОРЫ рис. 44

Рукоятка А для распределения

воздуха

μ

для подачи воздуха из централь-
ных и боковых дефлекторов;

∑

для подачи струи воздуха в ноги и,
чтобы температура воздуха в де-
флекторах приборной панели бы-
ла несколько ниже в условиях
средней температуры;

∂

для отопления при низкой наруж-
ной температуре - для максималь-
ного напора воздуха в ноги;

∏

для согревания ног и одновремен-
ного обдува ветрового стекла;

-

для быстрого обдува (удаления
конденсата) ветрового стекла.

рис. 44

F0P0036m

рис. 42

F0P0034m

рис. 43

F0P0035m

ЦЕНТРАЛЬНЫЕ И БОКОВЫЕ

ДЕФЛЕКТОРЫ рис. 42-43

Дефлекторы могут быть отрегулиро-
ваны в четырех положениях, показан-
ных стрелками.

A

Нерегулируемый дефлектор для
боковых стекол.

B

Боковые поворотные дефлекторы.

C

Центральные поворотные дефлек-
торы.
