БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
149
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ

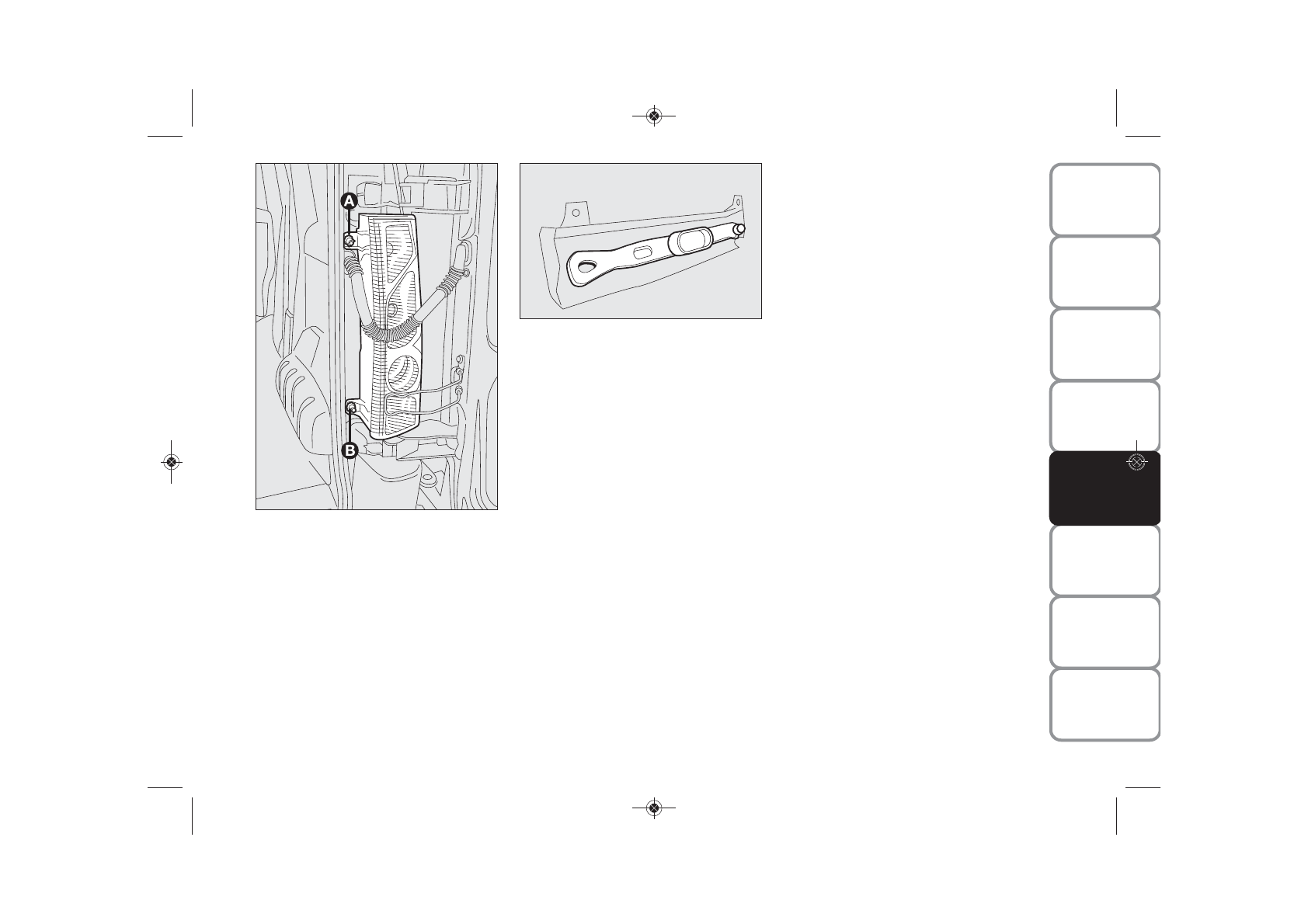

ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
рис. 13
К задним оптическим элементам авто-
мобиля относятся габаритные огни,
стоп-сигналы, указатели поворота, фо-
нари заднего хода и задняя противо-
туманная фара.
рис. 13
F0P0184m
Для снятия задних оптических эле-
ментов и замены ламп откройте зад-
ние двустворчатые двери на 180° (см.
параграф “Задние двустворчатые две-
ри” в главе “Панель приборов и устрой-
ства управления”).
рис. 14
F0P0185m
Для замены лампы необходимо вы-
полнить следующее:
❒
определите лампу, которую нужно
заменить;
❒
отверните две крепежные гайки
A
и
B
❒
снаружи снимите прозрачную
крышку;
❒
удерживая узел, отсоедините элек-
трическую колодку;
❒
отсоедините язычок и извлеките
ламповый патрон;
❒
извлечь перегоревшую лампу, слег-
ка нажимая на нее и поворачивая
против часовой стрелки (байонет-
ное соединение), заменить лампу.
139-158 SCUDO LUM RUS 07/03/14 16.04 Pagina 149
