ОБДУВ/БЫСТРОЕ ОТТАИВАНИЕ
ПЕРЕДНИХ СТЕКОЛ (ВЕТРОВОЕ
СТЕКЛО И БОКОВЫЕ ОКНА)
Выполнить следующие действия:
❒
поверните рукоятку
С
на красный
сектор;
❒
выключите функцию рециркуляции
внутреннего воздуха (если включе-
на);
❒
поверните рукоятку
А
в положение
-
;
❒
поверните рукоятку
В
в положение
4
- p
(максимальная скорость вен-
тилятора).
После обдува/оттаивания стекол вос-
становите в салоне комфортные усло-
вия.
Система защиты окон от
запотевания
При наличии высокой влажности на-
ружного воздуха и/или в случае дождя
и/или большой разницы температуры
внутри и снаружи салона рекоменду-
ется выполнить профилактическую
процедуру для защиты окон от запоте-
вания:
❒
поверните рукоятку
С
на красный
сектор;
❒
отключите внутреннюю рециркуля-
цию воздуха кнопкой
D
(если от-
ключена);
❒
поверните рукоятку
А
на символ
-
и затем в положение
∏
, если при-
знаки запотевания отсутствуют;
❒
поверните рукоятку
B
в положение
2
a
скорости.
ОБДУВ/ОТТАИВАНИЕ
ОБОГРЕВАЕМОГО ЗАДНЕГО СТЕКЛА
И НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО

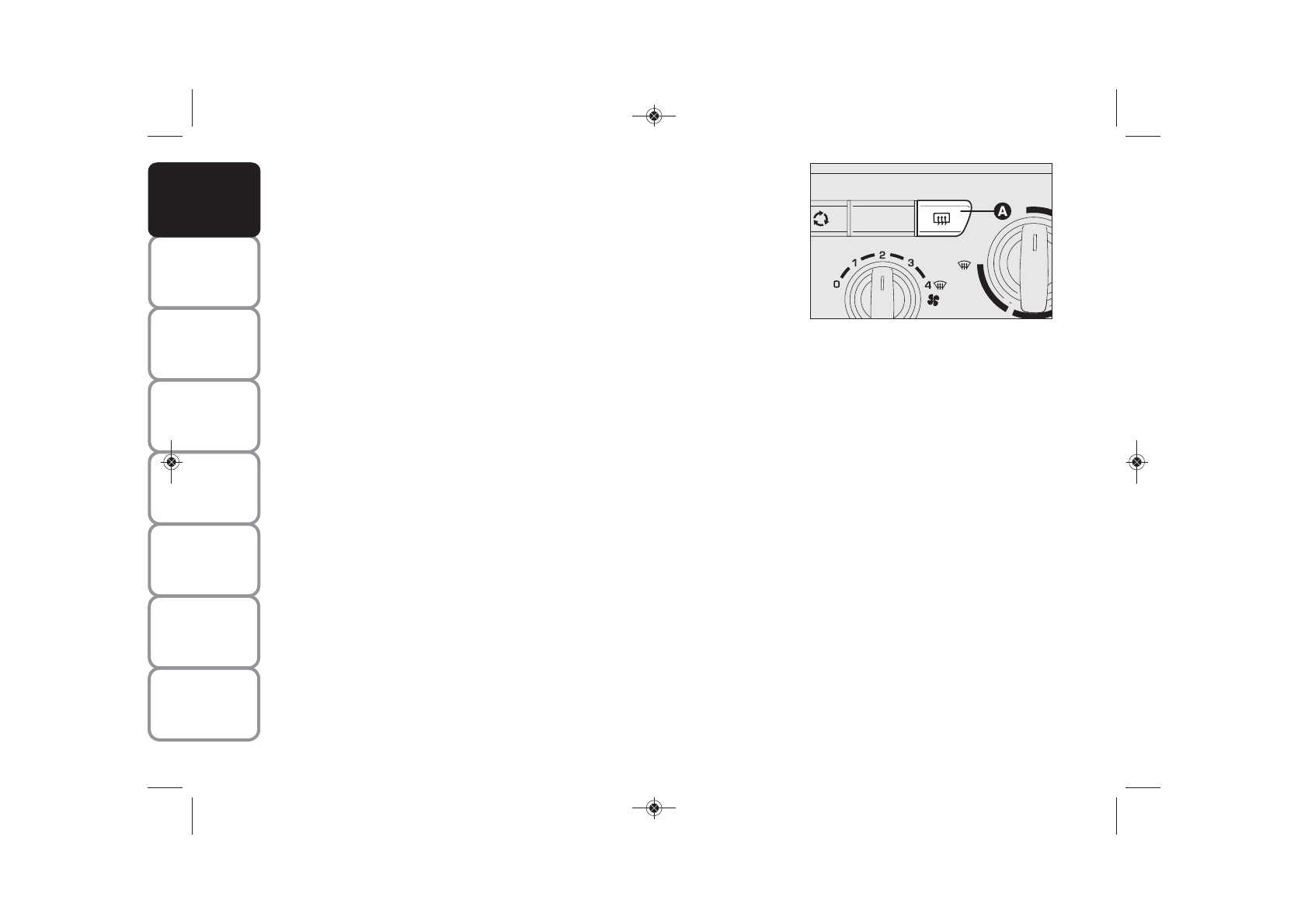

ОБЗОРА рис. 45
(для моделей/
рынков, где предусмотрено)
Чтобы включить эту функцию, нажми-
те кнопку
A
; активация функции обо-
значается включением контрольной
лампы на самой кнопке.
Действие функции ограничено тайме-
ром и по прошествии 20 минут отклю-
чается автоматически. Чтобы отклю-
чить функцию раньше, еще раз на-
жмите кнопку
A
.
ПРЕДУПРЕЖДЕНИЕ Не приклеивайте
наклейки на нити обогрева заднего
стекла с внутренней стороны, чтобы их
не повредить.
рис. 45
F0P0037m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 32
