Чтобы избежать возмож-

ного повреждения лобового

стекла автомобиля, в

течение всей операции по

замене щетки держите рычаг стек-

лоочистителя приподнятым. После

замены аккуратно опустите рычаг

стеклоочистителя в правильное по-

ложение на лобовом стекле.

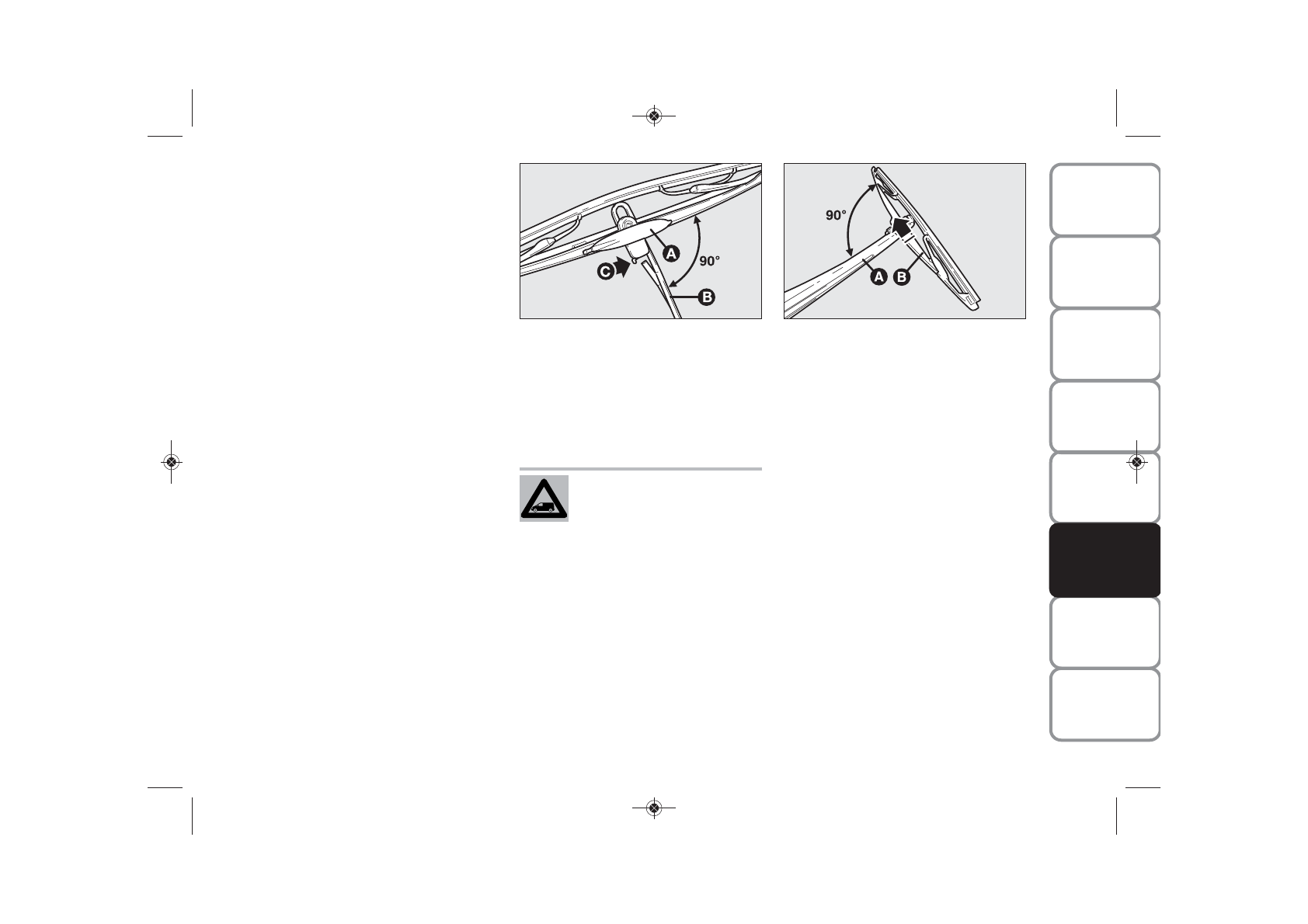

Замена щеток стеклоочистителей

ветрового стекла - рис. 16

Замена щеток выполняется следую-

щим образом:

– ключ зажигания должен находить-

ся в положении

S

или должен быть из-

влечен, в течение 60 секунд после это-
го толчками смещать правый рычаг
вниз, стеклоочистители приходят в
вертикальное положение и в нем оста-
навливаются;

– снять корпус форсунки

A

, установ-

ленный под нажимом на щетку;

– поднять рычаг

B

стеклоочистителя и

удерживать его приподнятым, поста-
вить щетку под прямым углом к рычагу;

– нажать на язычок

C

устройства за-

цепления и одновременно нажать на
щетку вниз, пока рычаг

B

не отсоеди-

нится от щетки;

рис. 16

F0P0349m

– установить новую щетку, надев ее

на рычаг и протолкнув вверх до щелч-
ка зацепления язычка

C

;

– убедиться, что щетка заблокирована.

рис. 17

F0P0350m

Замены щетки стеклоочистителя

заднего стекла рис. 17

Замена щеток стеклоочистителя зад-

него стекла выполняется следующим
образом:

– поднимите рычаг

A

стеклоочисти-

теля заднего стекла и поставьте щет-
ку под прямым углом к рычагу;

– снимите щетку

B

, установленную

нажимом, по направлению, указанно-
му стрелкой;

– установите новую щетку, действуя

в противоположном направлении, а
затем проверьте, чтобы она была хо-
рошо заблокирована.
