БЕЗОПАСНОСТЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
53
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
Датчик дождя, установленный на не-
которых версиях, представляет собой
электронное устройство, устанавли-
ваемое со стеклоочистителем, с целью
автоматического приспособления в
прерывистом режиме работы частоты
движений стеклоочистителя под ин-
тенсивность дождя.
Датчик дождя срабатывает автомати-
чески при переводе подрулевого пе-
реключателя в положение
AUTO
и
имеет рабочий диапазон от непо-
движного состояния стеклоочистите-
ля (отсутствие движения), когда стекло
сухое, до непрерывной работы стек-
лоочистителя на первой скорости при
сильном дожде.
На срабатывание датчика дождя ука-
зывает “движение” щеток.
ДАТЧИК ДОЖДЯ
(для моделей/рынков, где
предусмотрено)
Датчик дождя расположен за внутрен-
ним зеркалом заднего обзора на вет-
ровом стекле и во время прерывисто-
го режима работы стеклоочистителя
позволяет автоматически корректи-
ровать частоту движения щеток по ин-
тенсивности дождя.
ПРЕДУПРЕЖДЕНИЕ В зоне действия
датчика стекло должно быть чистым.

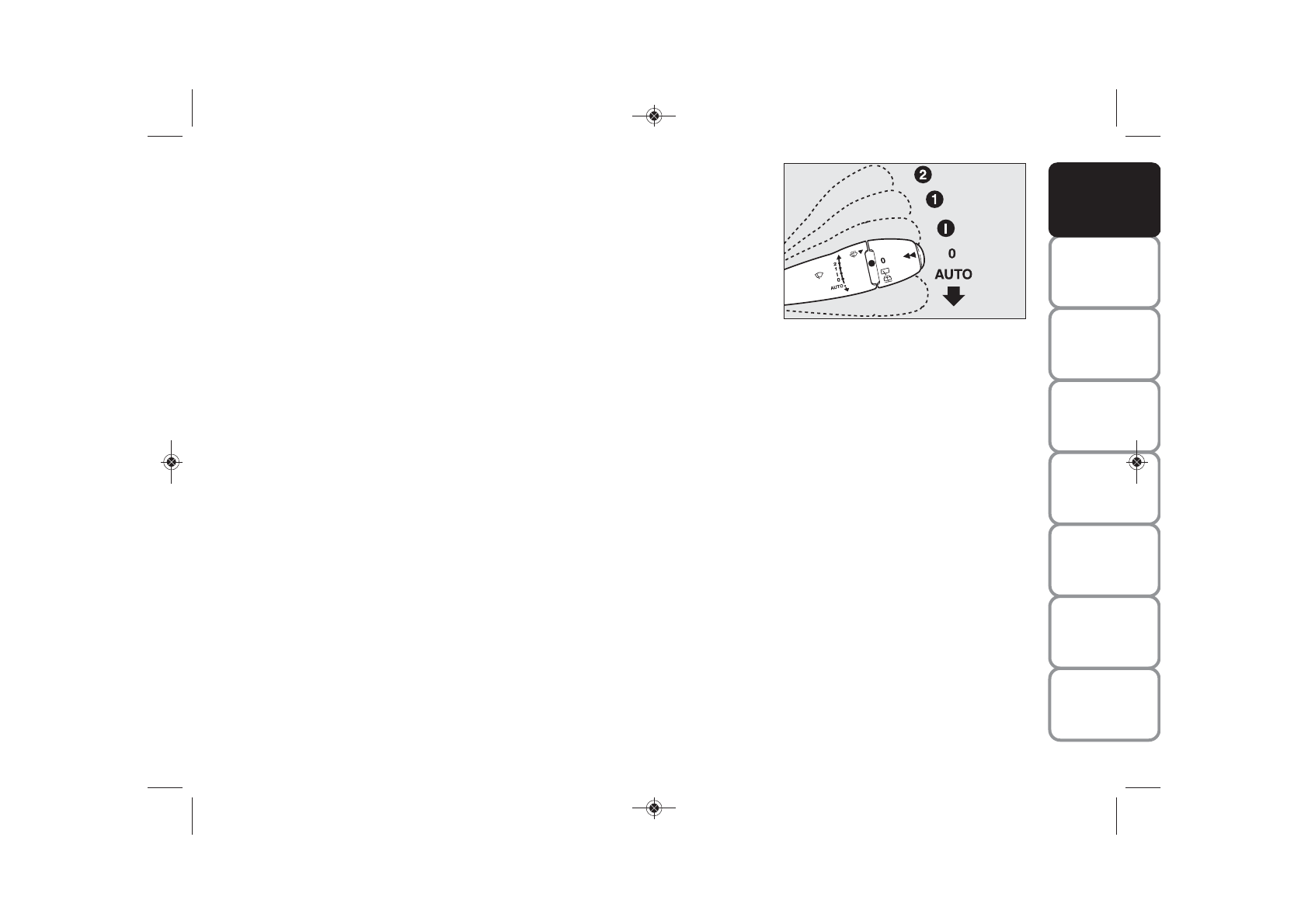

Если установлен датчик дождя
рис. 60
:
0
Стеклоочиститель выключен.
I
Прерывистый режим работы.
1
Режим непрерывной работы на ма-
лой скорости.
2
Режим непрерывной работы на вы-
сокой скорости.
AUTO
Включение датчика дождя
(автоматическая работа). После осво-
бождения рычаг возвращается в по-
ложение
0
.
рис. 60
F0P0052m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 53
