КОНТРОЛЬНЫЕ

ЛАМПЫ И  СИГНАЛЫ

БЕЗОПАСНОСТЬ

ПУСК

И УПРАВЛЕНИЕ АВТОМОБИЛЕМ

150

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

И УХОД

ТЕХНИЧЕСКИЕ

ДАННЫЕ

УКАЗАТЕЛЬ

ПАНЕЛЬ

ИНСТРУМЕНТОВ

ЧРЕЗВЫЧАЙНЫЕ

СИТУАЦИИ

Исполнения с высокой крышей

открутить крепежные винты

A

клю-

чом на 8;

выньте патрон;

извлечь лампу, установленную под
нажимом, и заменить ее.

ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО

ЗНАКА

Замена лампы выполняется следую-
щим образом:

Исполнения с распашными

дверями рис. 17

изнутри автомобиля снимите внут-
реннюю обшивку

отсоедините разъем, отцепив соот-
ветствующий язычок;

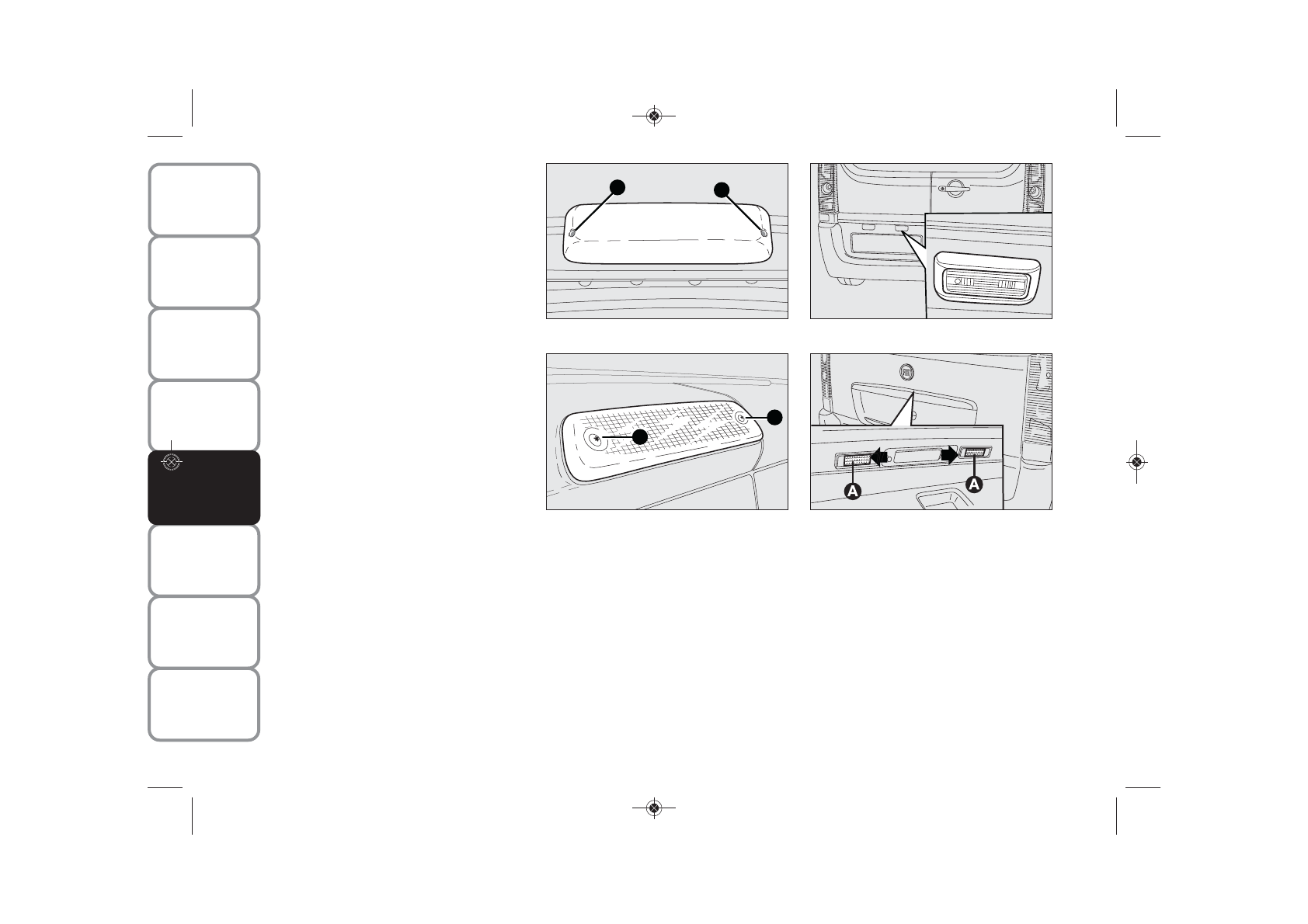

рис. 15

A

A

F0P0210m

рис. 16

A

A

F0P0211m

рис. 17

F0P0212m

рис. 18

F0P0607m

3-й СТОП-СИГНАЛ

С багажной дверью рис. 15

Замена лампы выполняется следую-
щим образом:

открыть дверь багажного отсека;

открутить крепежные винты

A

;

нажать на концы устройства блоки-
ровки и извлечь прозрачный блок, в
котором установлены лампы;

отсоединить электрическую колод-
ку;

извлечь лампу, установленную под
нажимом, и заменить ее.

С двустворчатыми задними

дверями рис. 16

Замена лампы выполняется следую-
щим образом:

отвернуть крепежные винты

A

шли-

цем “Torx™” с голо

в

кой н

а

20;

выньте патрон;

извлечь лампу, установленную под
нажимом, и заменить ее.

139-158 SCUDO LUM RUS  07/03/14  16.04  Pagina 150
