ПРИБОРЫ НАРУЖНОГО

ОСВЕЩЕНИЯ

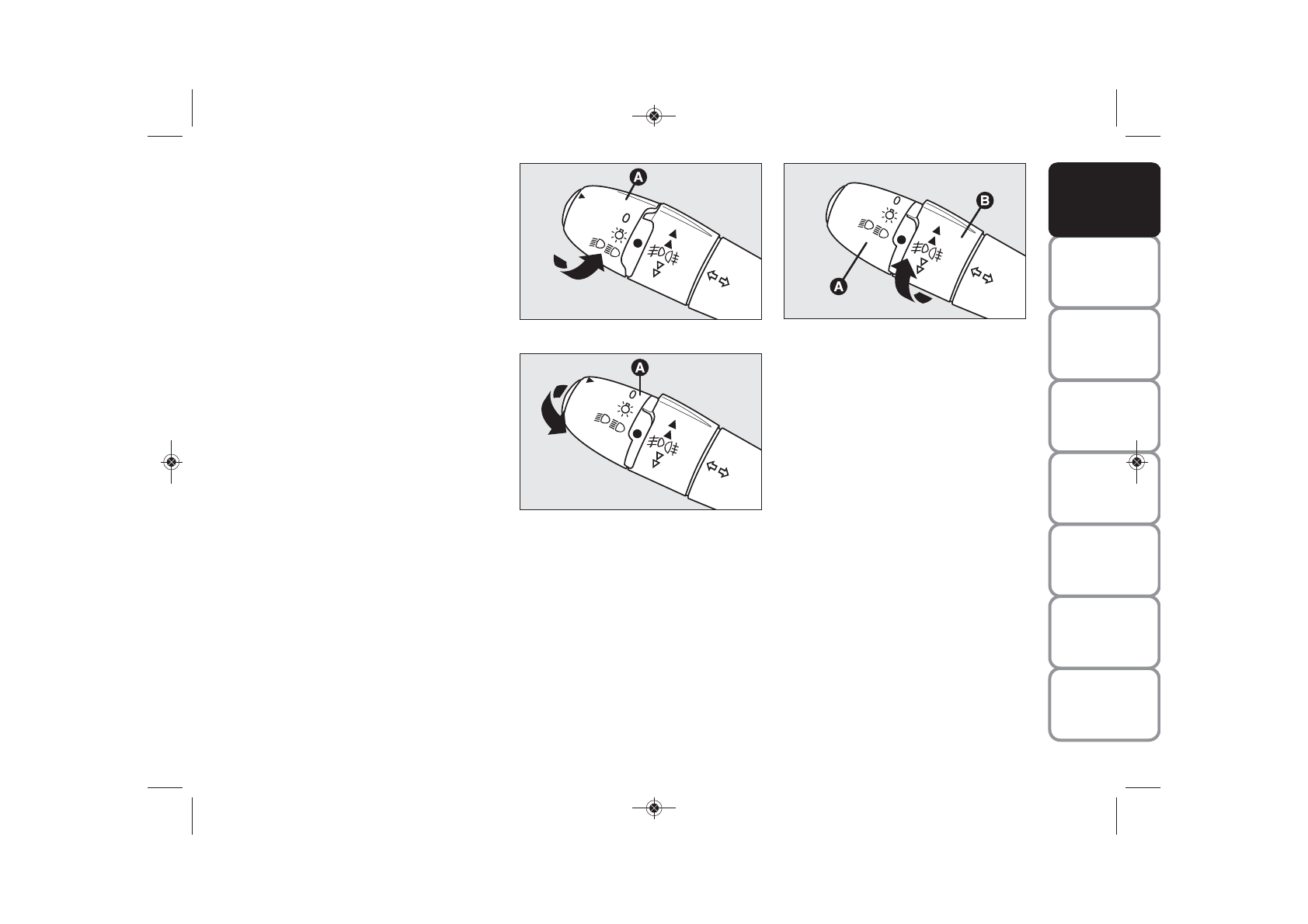

Левый рычаг

рис. 53

управляет включе-

нием и выключением наружного осве-
щения.

При включении наружного освещения
включается подсветка панели прибо-
ров и органов управления.

ОСВЕЩЕНИЕ ВЫКЛЮЧЕНО - рис. 53

Поверните регулировочное кольцо

A

в положение

0

.

ГАБАРИТНЫЕ ОГНИ - рис. 53

Включаются поворотом регулировоч-
ного кольца

A

из положения

0

в поло-

жение

6

.

БЛИЖНИЙ СВЕТ- рис. 53

Включаются поворотом регулировоч-
ного кольца

A

из положения

6(

в по-

ложение

2

/

1

.

На приборной панели загорается конт-
рольная лампа

2

.

ФАРЫ ДАЛЬНЕГО СВЕТА - рис. 54

Включаются поворотом регулировоч-
ного кольца

A

в положение

2

/

1

и ее

отвода к рулевому колесу.

На приборной панели загорается конт-
рольная лампа

1

.

Выключаются, если потянуть подруле-
вой переключатель снова по направ-
лению к рулевому колесу.

МИГАНИЕ ФАР - рис. 54

Потяните подрулевой переключатель
в сторону рулевого колеса (1

-е

не-

устойчивое положение) независимо от
положения кольца регулятора. На па-
нели приборов загорается контроль-
ная лампа

1

.

рис. 53

F0P0046m

рис. 54

F0P0047m

рис. 55

F0P0048m

ПЕРЕДНИЕ И ЗАДНИЕ  ПРОТИВОТУ-

МАННЫЕ ФАРЫ рис. 55-56

(для исполнений/ рынков, где пред-
усмотрено)

Для включения рис. 55:

❒

поверните регулировочное кольцо

B

в направлении, показанном стрел-

кой;

❒

первый импульс, нестабильное по-
ложение, включение передних про-
тивотуманных фар; на панели при-
боров загорается контрольная лам-
па

5

.

❒

второй импульс, нестабильное по-
ложение, включение задних проти-
вотуманных фар

4

.
