БЕЗОПАСНОСТЬ
ПУСК
И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
147
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
УКАЗАТЕЛЬ
ПАНЕЛЬ
ИНСТРУМЕНТОВ
КОНТРОЛЬНЫЕ
ЛАМПЫ И СИГНАЛЫ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ЗАМЕНА ЛАМПЫ
ПРИБОРОВ НАРУЖНОГО
ОСВЕЩЕНИЯ
Для определения типа и мощности
установленной лампы см. предыдущий
параграф “Замена лампы”.
ПЕРЕДНИЕ ОПТИЧЕСКИЕ
ЭЛЕМЕНТЫ
К передним оптическим элементам ав-
томобиля относятся габаритные огни
(подфарники), фары ближнего света,
фары дальнего света и указатели по-
ворота.

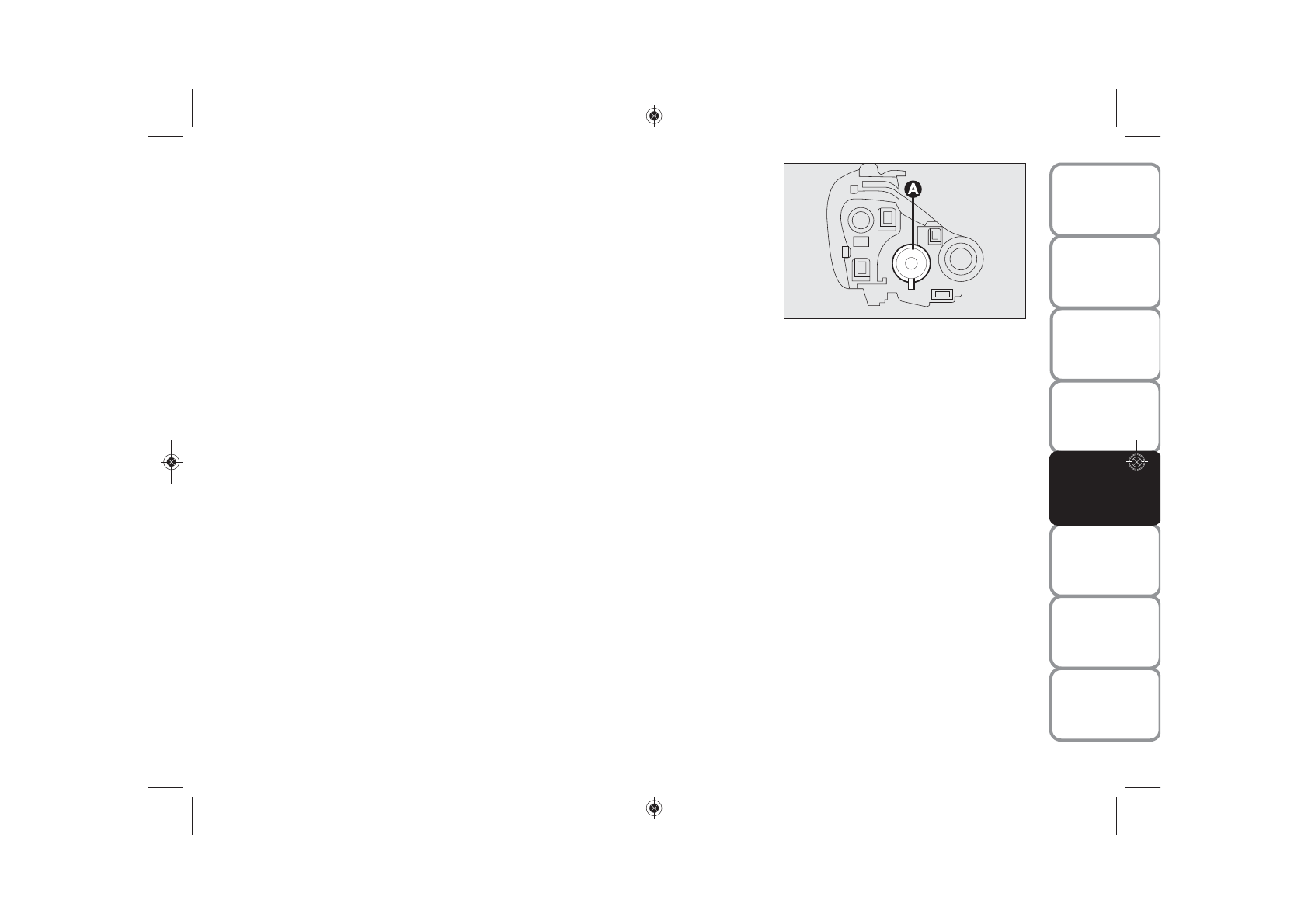

ЛАМПЫ БЛИЖНЕГО/ ДАЛЬНЕГО
СВЕТА рис. 9
Замена лампы выполняется следую-
щим образом:
❒
снимите центральную крышку
A
,
расцепив соответствующий язычок;
❒
отсоединить электрическую колод-
ку;
❒
откройте пружинный фиксатор;
❒
замените лампу и установите крыш-
ку
A
, проверив правильность бло-
кировки.
ГАБАРИТНЫЕ ОГНИ - рис. 9
Замена лампы выполняется следую-
щим образом:
❒
снимите центральную крышку
A
,
расцепив соответствующий язычок;
❒
извлеките патрон, установленный
нажимом, и отсоедините электриче-
ский разъем;
❒
замените лампу и установите крыш-
ку
A
, проверив правильность бло-
кировки.
рис. 9
F0P0178m
139-158 SCUDO LUM RUS 07/03/14 16.04 Pagina 147
