Шаг 3: Подсоединение телевизора



если у вас есть телевизор

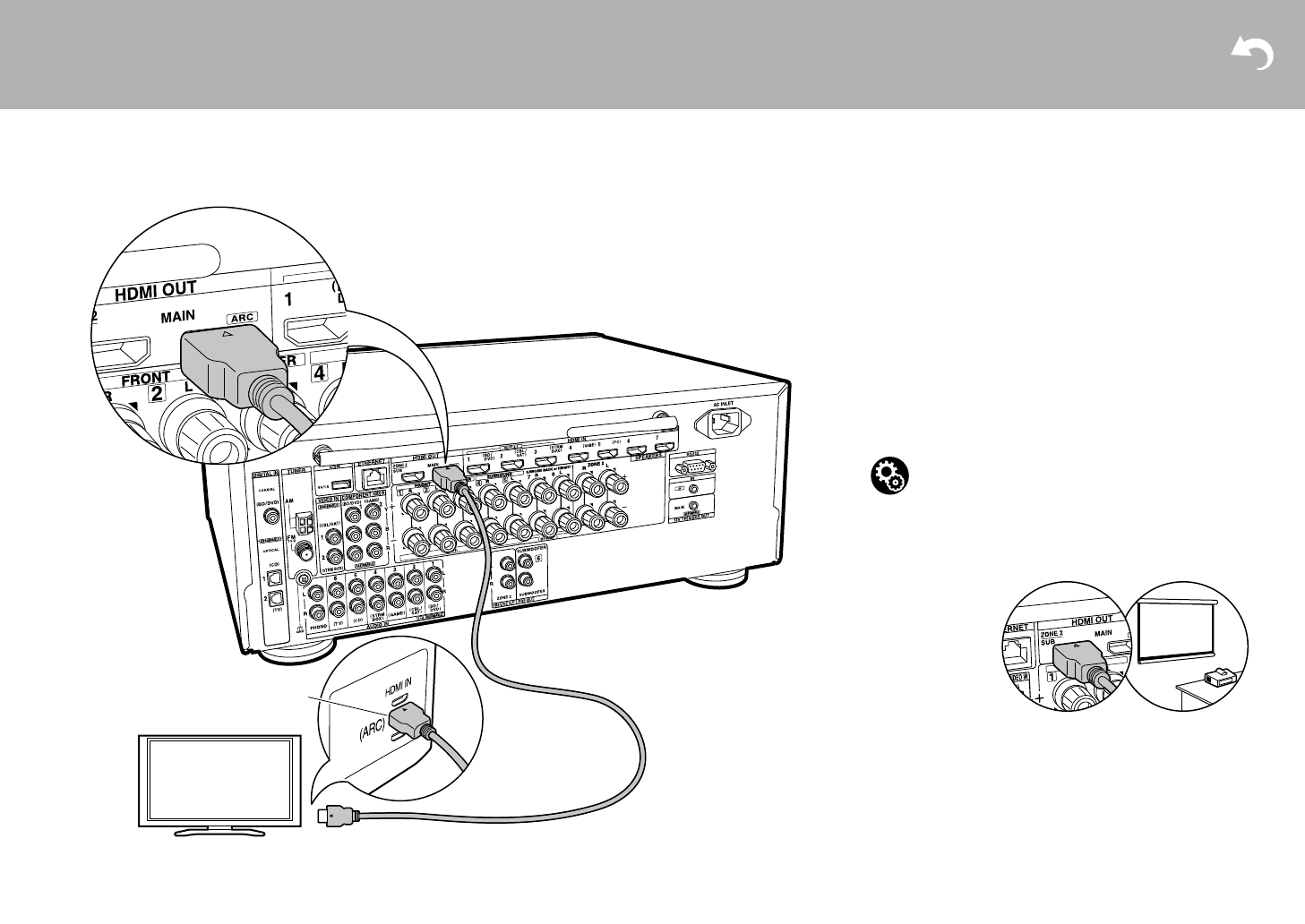

с функцией ARC (Audio

Return Channel):

Это устройство подключается меж ду телевизором и AV-ком-

понентами. если вы подсоедините два или более AV компо-

нента, вы можете выбирать видео, отображаемое на экране

телевизора и аудио выход с ресивера путем переключения

входного селектора. Здесь показаны подключения к телеви-

зору, поддерживающему ARC (Audio Return Channel — канал

возврата аудио сигнала). Подсоединив ресивер с помощью

всего одного кабеля HDMI, вы можете не только подать

выход видео с ресивера на Тв, но и так же сможете воспроиз-

водить звук с телевизора через данный ресивер.

выберите на телевизоре HDMI разъем, который поддержива-

ет ARC (канал возврата аудио сигнала).

Настройка

•

Для использования функции ARC необходимо

сделать настройку. выберите «Yes» в меню «5. Audio

Return Channel» (стр. 21) в меню «Первоначальной

настройки» — «Initial Setup».

•

Обращайтесь к инструкции на TV за указаниями

по подсоединению и по настройке телевизора.
