89
B660M Pro RS
Ру
сский

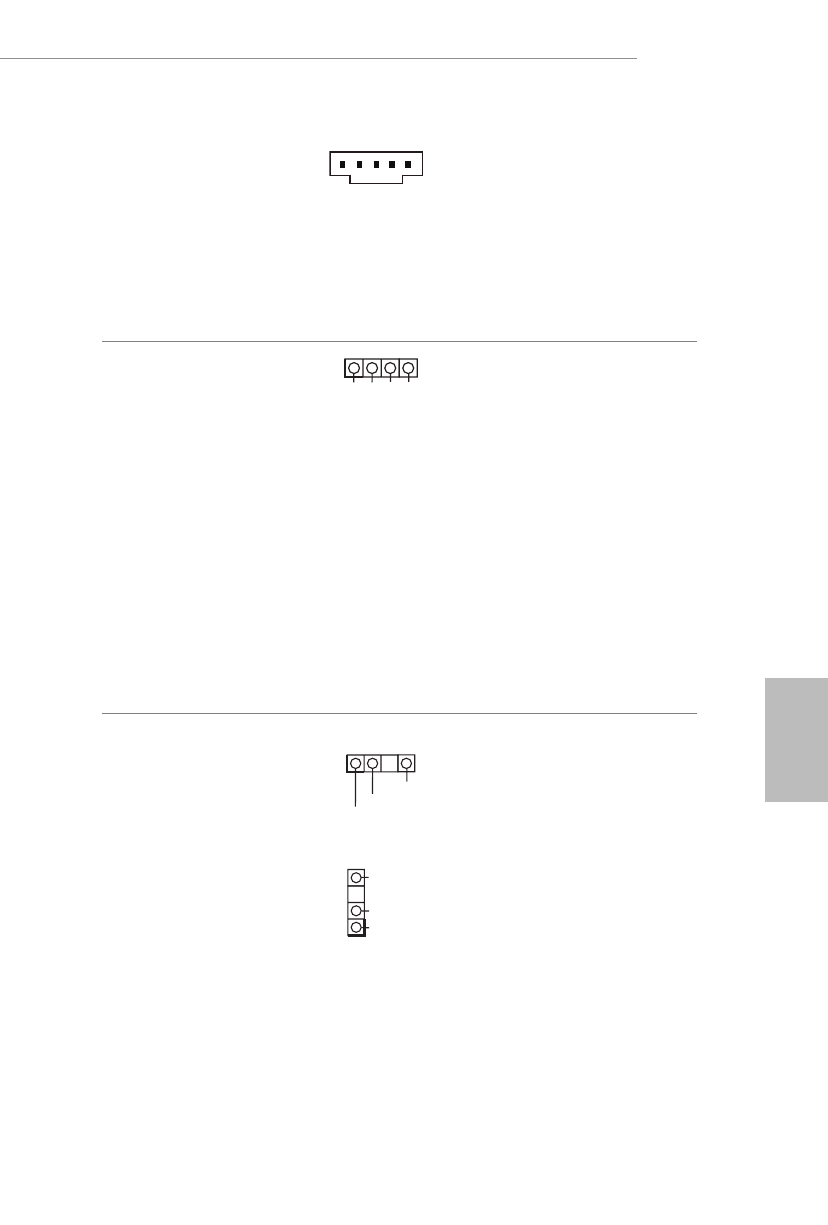

Разъем Thunderbolt AIC
(5-контактов, TB1)
(см. стр. 1, № 23)
1
Подключите расширительную
плату (AIC-карту) Thunderbolt™
к данному разъему с помощью
интерфейсного GPIO-кабеля.
*Установите расширительную
плату Thunderbolt™
в слот PCIE3 (слот по
умолчанию).
Колодка светодиодной
RGB-подсветки
(4-контактная, RGB_
LED1)
(см. стр. 1, № 26)
+12V G R B
1
Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 32.
Колодки адресуемой
светодиодной подсветки
(3-контакта, ADDR_LED1)
(см. стр. 1, № 25)
(3-контакта, ADDR_LED2)
(см. стр. 1, № 6)
(3-контакта, ADDR_LED3)
(см. стр. 1, № 7)
Эти три колодки предназначены
для подключения
удлинительного кабеля
адресуемой светодиодной
подсветки, которая позволяет
реализовать различные
световые эффекты.
Внимание!
Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 33.
VOUT
DO_ADDR
GND
1
VOUT
DO_ADDR
GND
1
Характеристики
