142

简体中文

简体中文

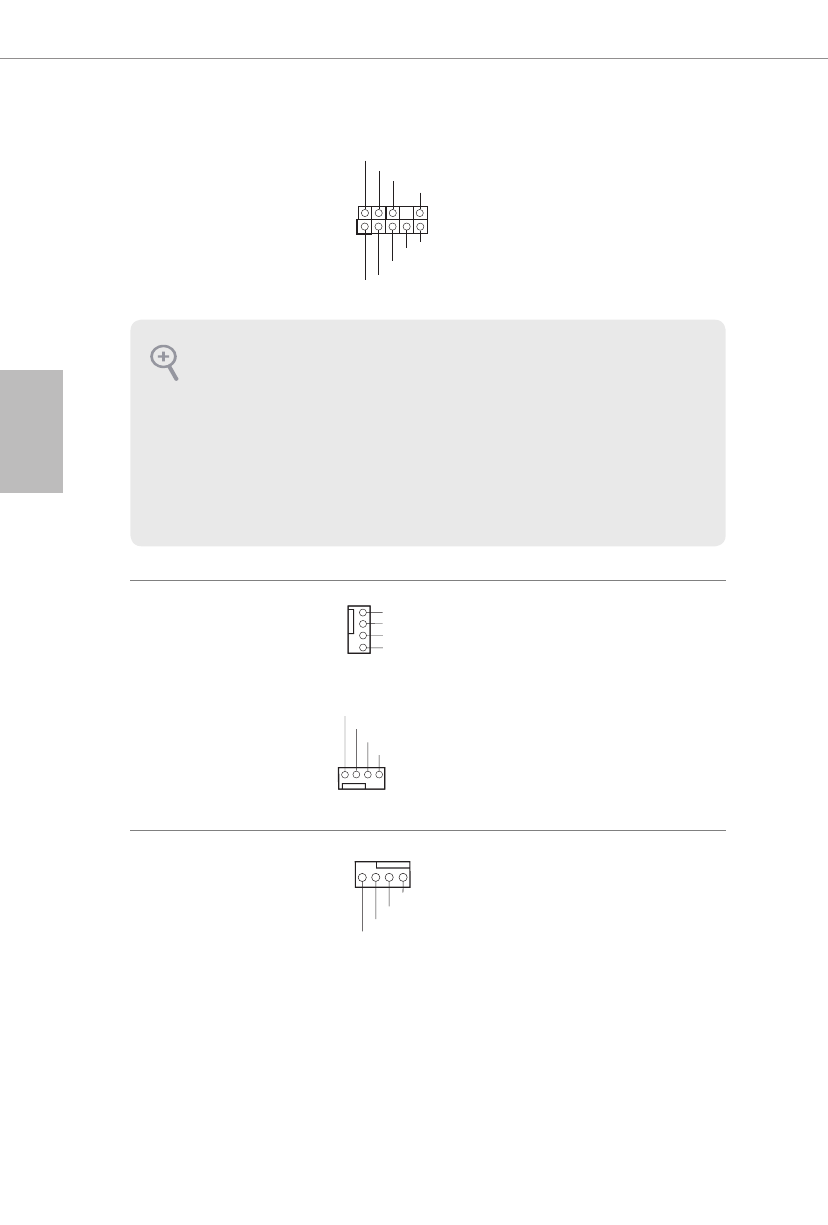

前面板音频接头
（9 针 HD_AUDIO1)
（见第 1 页，第 27 个）

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

此接头用于将音频设备连接到
前音频面板。

机箱 / 水泵风扇接口
（4 针 CHA_FAN1/WP）
（见第 1 页，第 28 个）

（4 针 CHA_FAN2/WP）
（见第 1 页，第 21 个）
（4 针 CHA_FAN3/WP）
（见第 1 页，第 22 个）

GND

CHA_FAN_SPEED

FAN_SPEED_CONTRO

L

FAN_VOLTAGE

1     2     3    4

GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L

1
2
3
4

此主板提供三个 4 针水冷机箱
风扇接口。如果您打算连接
3 针机箱水冷风扇，请将它连接
到针脚 1-3。

CPU 风扇接口
（4 针 CPU_FAN1)
（见第 1 页，第 4 个）

CPU_F

+12V

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

此主板提供 4 针 CPU 风扇（静
音风扇）接口。如果您打算连
接 3 针 CPU 风扇，请将它连接
到针脚 1-3。

1.

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。

2.

如果您使用

AC’97

 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对

AC’97

 音频面

板连接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”（前麦克风）
选项卡，调整 “Recording Volume”（录音音量）。
