B660M Pro RS
Polsk
i
Polsk
i

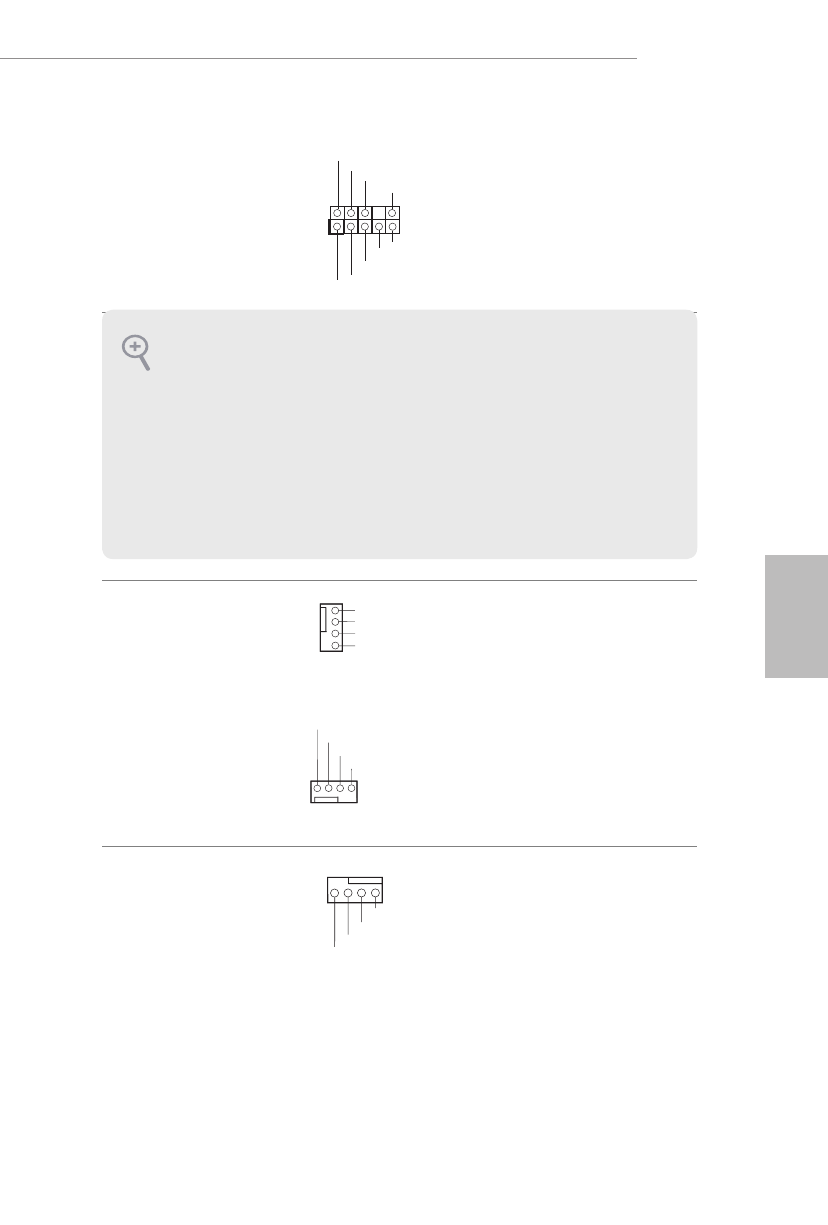

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 27)
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.
Złącza /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 28)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 21)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 22)
GND
CHA_FAN_SPEED
FAN_SPEED_CONTRO
L
FAN_VOLTAGE
1 2 3 4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
Ta płyta główna udostępnia
trzy 4-pinowe złącza obudowy
wentylatora chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy je podłączyć do pinów 1-3.
Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 4)
CPU_F
+12V
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.
1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód
panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio
panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.
