141

B660M Pro RS

简体中文

简体中文

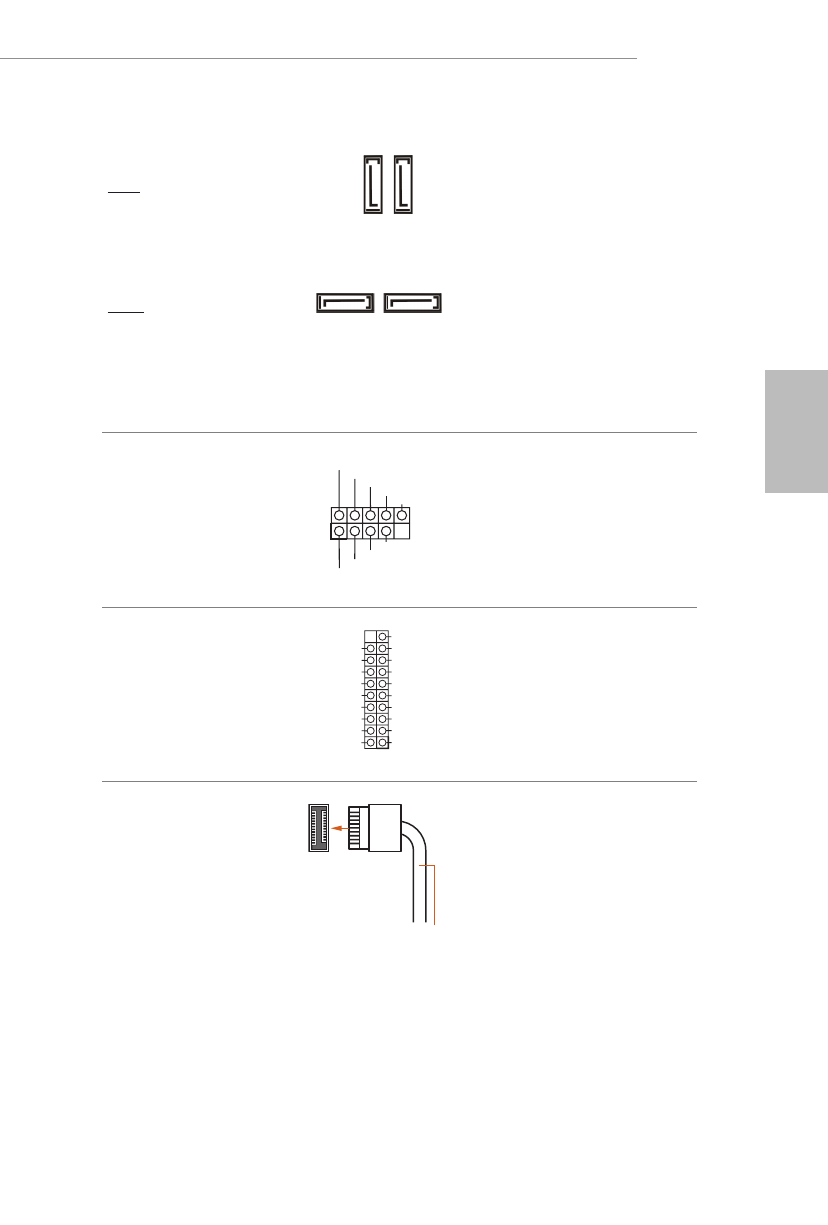

串行 ATA3 接口
垂直：
（SATA3_0:
见第 1 页，第 14 个）
（SATA3_1:
见第 1 页，第 15 个）
直角 :
（SATA3_2:
见第 1 页，第 12 个）（上）
（SATA3_3:
见第 1 页，第 11 个）（下）

这四个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部存
储设备的 SATA 数据线。
* 如果 M2_2 被 SATA 型 M.2 设
备占用，SATA3_0 将被禁用。

USB 2.0 接脚
（9 针 USB_3_4）
（见第 1 页，第 19 个）
（9 针 USB_5_6）
（见第 1 页，第 18 个）

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

此主板上有 2 个 USB 2.0 接脚。
每个 USB 2.0 接头可以支持两个
端口。

USB 3.2 Gen1 接脚
（19 针 USB3_5_6）
（见第 1 页，第 9 个）

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

此主板上有一个 USB 3.2 Gen1
接脚。此 USB 3.2 Gen1 接脚可
以支持两个端口。

前面板类型 C USB 3.2
Gen1 接脚
（20 针 F_USB3_TC_1）
（见第 1 页，第 10 个）

USB Type-C Cable

此主板上有一个前面板类型 C
USB 3.2 Gen1 接脚。此接脚用
于连接 USB 3.2 Gen1 模块以获
得附加 USB 3.2 Gen1 端口。

SATA3_1 SATA3_0

SA

TA3_3

SA

TA3_2
